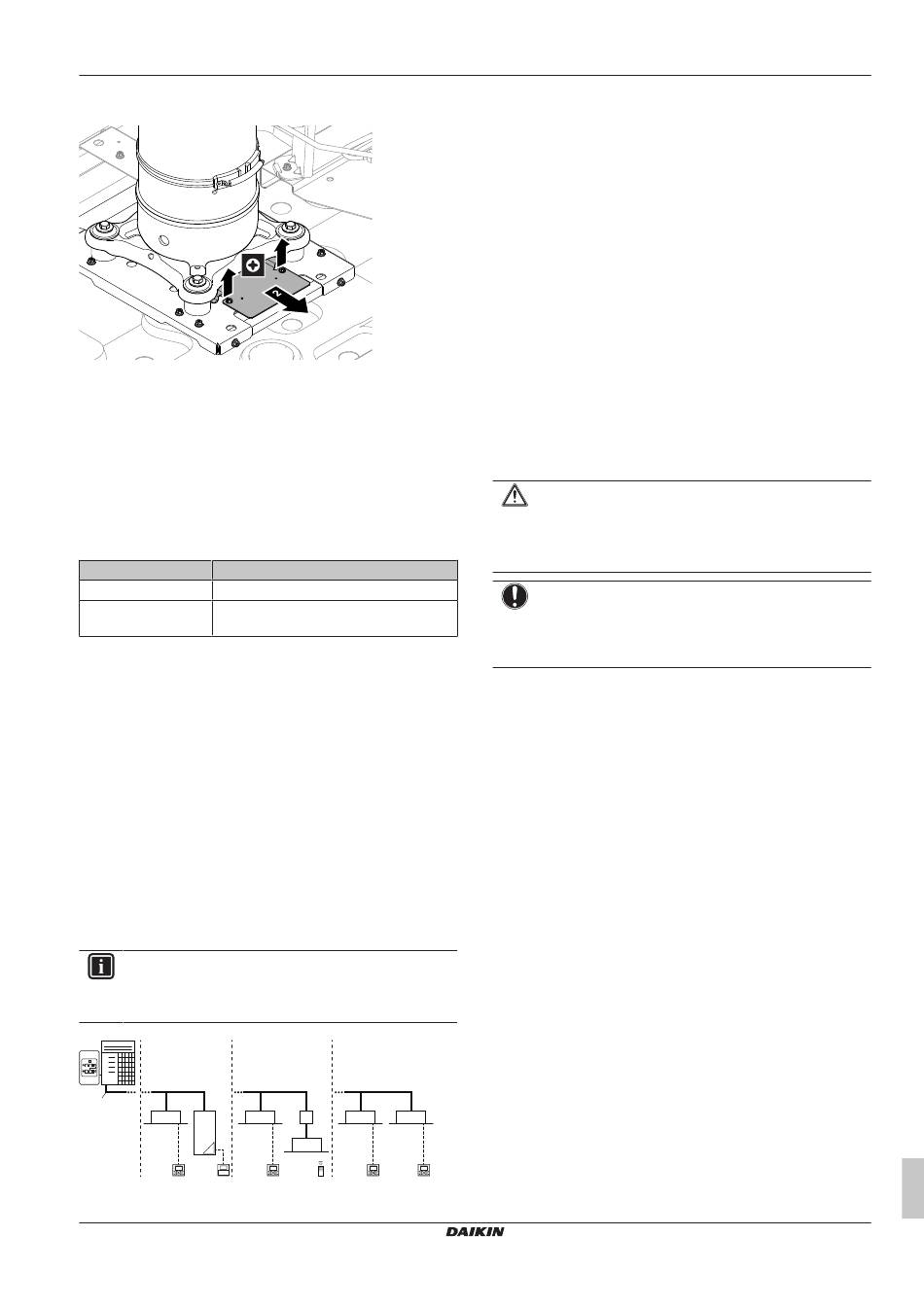

2 Retirez le renfort de transport comme indiqué dans la figure ci-
dessous.
1
12 À propos des unités et des
options
12.1 A propos de l'unité extérieure
Ce manuel d'installation concerne le système de pompe à chaleur
VRV IV à variateur.
Gamme de modèles:
Modèle
RXYLQ10~14 Modèle unique de chauffage non continu.
RXYLQ16~42 Modèle de chauffage non continu multiple
(consistant en 2 ou 3 modules).
En fonction du type d'unité
fonctionnalités seront présentes ou non. Elles vous seront rappelées
tout au long de ce manuel. Certaines caractéristiques ont des droits
de modèle exclusifs.
Ces unités sont destinées à une installation extérieure et à des
pompes à chaleur qui incluent les applications air/air et air/eau.
Ces unités affichent des capacités de chauffage (en fonctionnement
individuel) allant de 31,5 à 45 kW et des capacités de
refroidissement allant de 28 à 40 kW. En combinaison multiple, la
puissance calorifique varie de 50 à 135 kW et la puissance
frigorifique de 45 à 120 kW.
L'unité extérieure est conçue pour fonctionner en mode de
chauffage à des températures ambiantes comprises entre -25°C BH
et 15,5°C BH et en mode de refroidissement à des températures
ambiantes de –5°C BS à 43°C BS.
12.2 Configuration du système
INFORMATION
La figure suivante est un exemple et peut NE PAS
correspondre totalement à la configuration de votre
système.
a
i
b c d c
g g
a VRV IV Unité extérieure de pompe à chaleur
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
1
Description
extérieure retenu, certaines
e c c
f
g g g
h
12 À propos des unités et des options
b Tuyauterie de réfrigérant
c Unité intérieure VRV à expansion directe (DX)
d Bloc hydrothermique VRV LT (HXY080/125)
e Boîtier BP (requis pour brancher les unités intérieures à
expansion directe (RA) Residential Air (SA) ou Sky Air
(DX))
f Unités intérieures à expansion directe (RA) Residential
Air (DX)
g Interface utilisateur (dédiée en fonction du type d'unité
intérieure)
h Interface utilisateur (sans fil, dédiée en fonction du type
d'unité intérieure)
i Interrupteur à distance de changement refroidissement/
chauffage
13 Installation de l'unité
13.1 Préparation du lieu d'installation
13.1.1 Exigences pour le lieu d'installation de
l'unité extérieure
Prenez en compte les directives en matière d'espacement.
Reportez-vous au chapitre "Caractéristiques techniques".
MISE EN GARDE
Appareil NON accessible au public: installez-le dans un
endroit sûr, protégé d'un accès aisé.
Cette unité, intérieure et extérieure, peut être installée
dans un environnement commercial et en industrie légère.
REMARQUE
Il s'agit d'un produit de classe A. Dans un environnement
domestique, ce produit peut provoquer des interférences
radio. Dans ce cas, l'utilisateur sera invité à prendre les
mesures adéquates.
