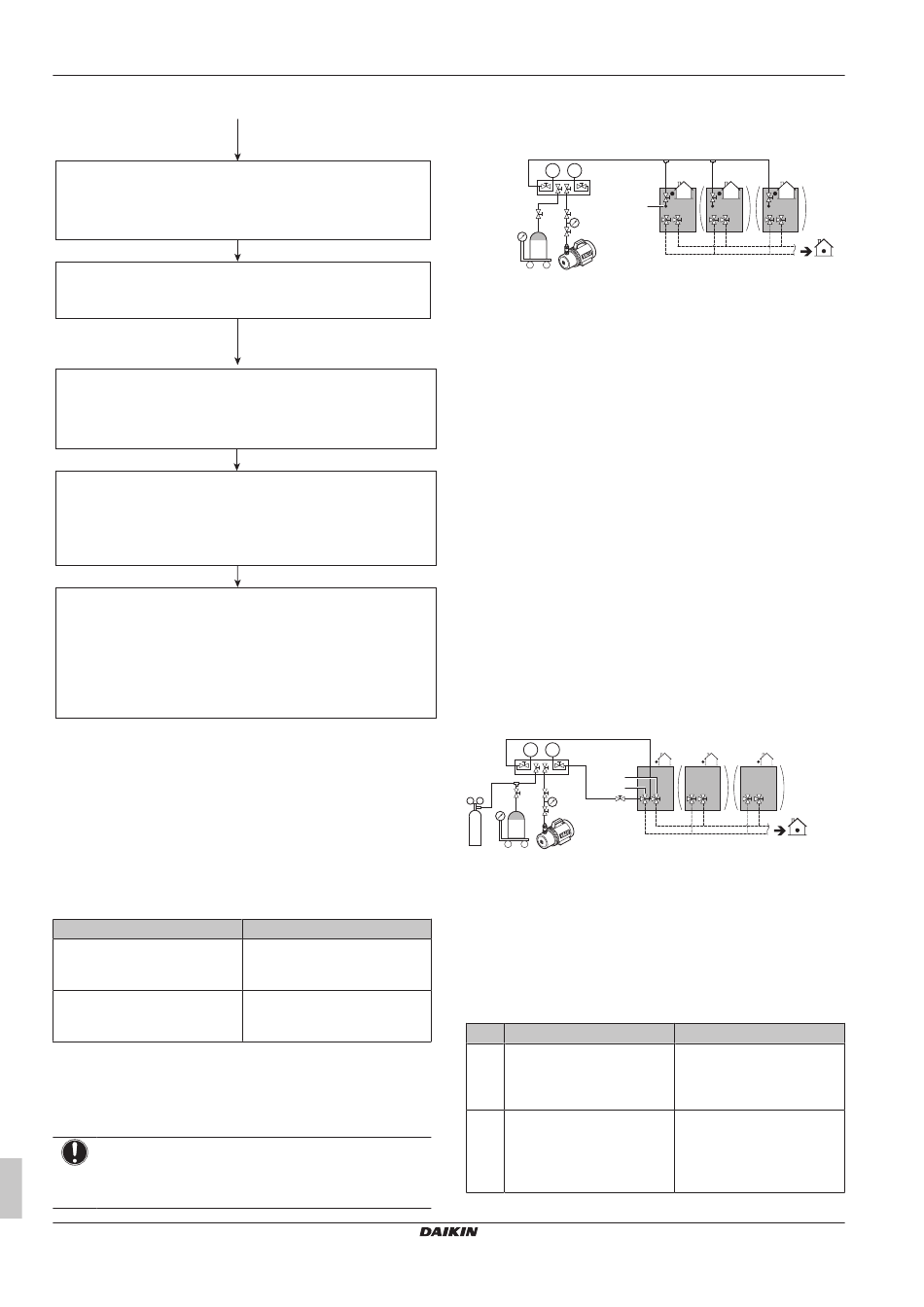

14 Installation des tuyauteries
Charge du réfrigérant
<< Suite de la page précédente
Etape 4
• Branchez la vanne A à l'orifice de charge de réfrigérant (d)
• Ouvrez toutes les vannes d'arrêt de l'unité extérieure
Etape 5
Procédez à la charge manuelle
Etape 6
Activez le réglage sur place [2-20]=1
L'unité démarrera l'opération de chargement de réfrigérant manuelle.
Etape 7
• Ouvrez la vanne A
• Chargez la quantité de réfrigérant restante P (kg)
R=Q+P
Etape 8
• Fermez la vanne A
• Appuyez sur BS3 pour arrêter la charge manuelle
• La charge est terminée
• Remplissez la quantité indiquée sur l'étiquette de charge de réfrigérant
• Passez à l'essai de fonctionnement
14.4.5 Recharge du réfrigérant
Suivre les étapes décrites ci-dessous.
Recharge préalable du réfrigérant
1 Calculez la quantité de réfrigérant supplémentaire à ajouter à
l'aide de la formule mentionnée en
additionnelle" [ 4 24].
quantité de réfrigérant
2 Les 10 premiers kilos de réfrigérant supplémentaire peuvent
être rechargés préalablement sans fonctionnement de l'unité
extérieure.
Si
La quantité de réfrigérant
supplémentaire est inférieure
à 10 kg
La charge de réfrigérant
supplémentaire est supérieure à
10 kg
3 La recharge préalable peut se faire sans compresseur en
marche en branchant la bouteille de réfrigérant aux orifices de
service des vannes d'arrêt de liquide et d'égalisation (ouvrir la
vanne B). S'assurer que la vanne A et toutes les vannes de
l'unité extérieure sont fermées.
REMARQUE
Pendant la charge préalable, le réfrigérant est chargé via
la conduite liquide. Fermer la vanne A et débrancher le
collecteur de la conduite de gaz.
Manuel d'installation et d'utilisation
26
R>Q
"14.4.3 Détermination de la
Alors
Effectuez les étapes 2+3.
Effectuez les étapes 2~8.
p< p>
A
d
R410A
p < p >
A B
g
f
a
d C
N2 R410A
b c e
a Vanne de réduction de pression
b Azote
c Bascule
d Réservoir de réfrigérant R410A (système à siphon)
e Pompe à vide
f Vanne d'arrêt de la conduite de liquide
g Vanne d'arrêt de la conduite de gaz
A Vanne A
B Vanne B
C Vanne C
4 Procédez comme suit:
Si
4a La quantité de réfrigérant
supplémentaire calculée est
atteinte par la procédure de
recharge préalable ci-dessus
4b La quantité totale de
réfrigérant n'a pas pu être
chargée par recharge
préalable.
Alors
Fermez les vannes C et B et
débranchez le raccord de
collecteur menant à la
conduite de liquide.
Fermez les vannes C et B,
débranchez le raccord de
collecteur menant à la
conduite de liquide et
effectuez les étapes 4~8.
