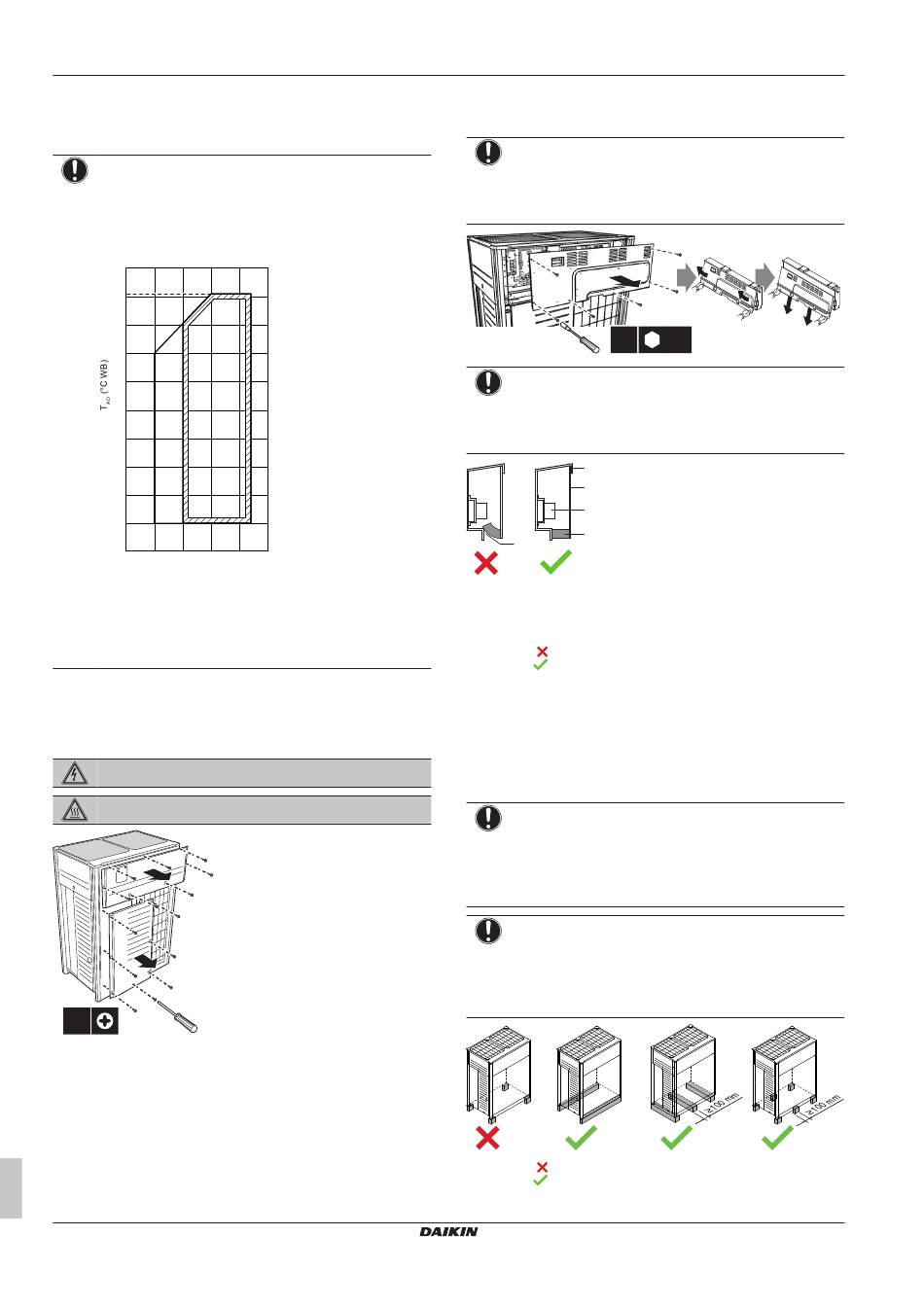

13 Installation de l'unité
13.1.2 Exigences supplémentaires pour le lieu
d'installation de l'unité extérieure par
temps froid
REMARQUE
Lors de l'utilisation de l'unité à une température extérieure
basse et dans des conditions d'humidité élevées, veillez à
prendre les précautions pour maintenir les trous de purge
de l'unité libres à l'aide de l'équipement approprié.
En chauffage:
20
15.5
15
10
5
a b
0
–5
–10
–15
–20
–25
10 15 20
T (°C DB)
AI
a Plage de fonctionnement en chauffage
b Plage de fonctionnement
T Température intérieure ambiante
AI
T Température extérieure ambiante
AO
13.2 Ouverture de l'unité
13.2.1 Pour ouvrir l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
14×
Une fois que les plaques avant sont ouvertes, il est possible
d'accéder au coffret électrique. Voir
extérieure" [ 4 16].
électrique de l'unité
Les boutons poussoirs sur la carte de circuits imprimés principale
doit être accessible à des fins d'entretien. Pour accéder à ces
boutons poussoirs, le couvercle du coffret électrique ne doit pas être
ouvert. Voir "16.1.3 Accès aux composants du réglage sur
place" [ 4 31].
Manuel d'installation et d'utilisation
16
25 27 30
"13.2.2 Pour ouvrir le coffret
13.2.2 Pour ouvrir le coffret électrique de l'unité
extérieure
REMARQUE
N'exercez PAS de force excessive lors de l'ouverture du
couvercle du coffret électrique. Une force excessive peut
déformer le couvercle, ce qui peut entraîner la pénétration
d'eau et la dégradation de l'équipement.
6×
REMARQUE
Lors de la fermeture du couvercle du coffret électrique,
assurez-vous que le matériau d'étanchéité du côté inférieur
arrière du couvercle n'est PAS coincé et plié vers l'intérieur
(voir la figure ci-dessous).
a
b
c
d
e
a Couvercle du coffret électrique
b Côté avant
c Bornier d'alimentation
d Matériau d'étanchéité
e De l'humidité et de la saleté pourraient entrer
NON permis
Autorisé
13.3 Montage de l'unité extérieure
13.3.1 Pour fournir la structure de l'installation
Assurez-vous que l'unité est installée de niveau sur une base
suffisamment forte pour empêcher des vibrations et des bruits.
REMARQUE
▪ Lorsque la hauteur d'installation de l'unité doit être
augmentée, n'utilisez PAS de supports pour soutenir
uniquement les coins.
▪ Les pieds sous l'appareil doivent avoir une largeur
minimale de 100 mm.
REMARQUE
La hauteur des fondations doit être au moins de 150 mm
du sol. Dans les régions exposées à de fortes chutes de
neige, cette hauteur doit être augmentée jusqu'au niveau
de neige moyen attendu en fonction du lieu d'installation et
des conditions.
*
NON permis
Permis (* = installation préférée)
SW8
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
