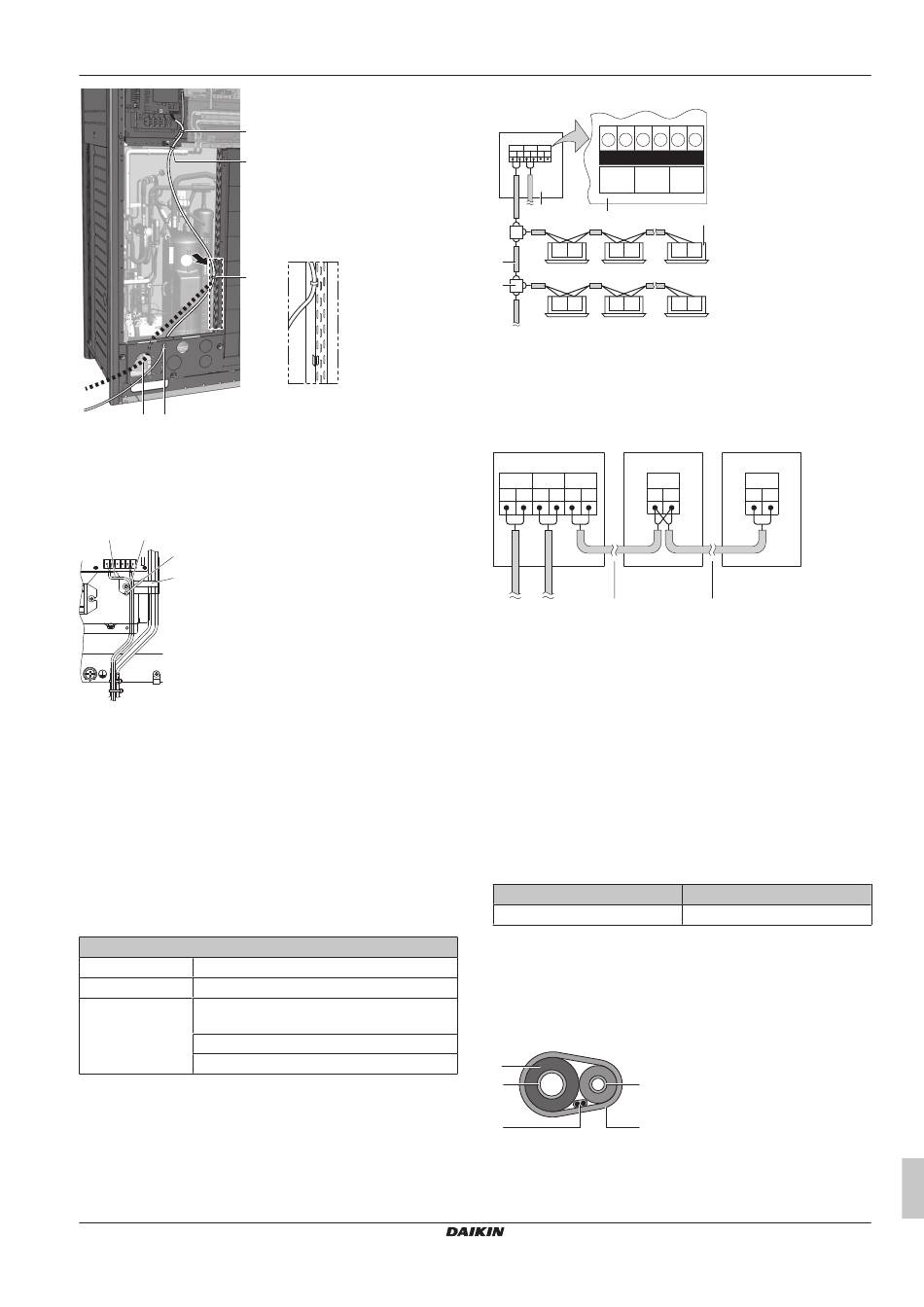

Daikin RXMLQ8T7Y1B Serie Manuel D'installation Et D'utilisation page 29

c
c
A
d
b a
a Ligne d'interconnexion (possibilité 1)
b Ligne d'interconnexion (possibilité 2)
c Collier. Fixez au câblage basse tension monté en usine.
d Collier.
(a)
Le trou à défoncer doit être retiré. Fermez le trou pour
éviter que de petits animaux ou des saletés n'entrent.
a b
d
c
A fixer aux supports en plastique indiqués à l'aide de matériaux de
fixation à fournir.
a Câblage entre les unités (intérieure – extérieure ) (F1/F2
gauche)
b Câblage d'interconnexion interne (Q1/Q2)
c Support en plastique
d Colliers fournis sur place
15.5 Raccordement du câblage
d'interconnexion
Le câblage des unités intérieures doit être raccordé aux bornes
F1⁠ / ⁠ F 2 (entrée-sortie) de la carte de circuits imprimés de l'unité
extérieure.
Exigences de connexion intérieur-extérieur
Tension 220~240 V
Fréquence 50 Hz
Taille du câble N'utilisez que des câbles harmonisés à double
isolation et adaptés à la tension applicable
Câble à 2 conducteurs
0,75 à 1,25 mm²
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
A
(a)
(a)
15 Installation électrique
En cas d'installation d'unité extérieure simple
A1P
F F F F Q Q
F1 F2 F1 F2 Q1 Q2
1 2 1 2 1 2
TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT
e
a
F1 F2 F1 F2
b
c
F1 F2 F1 F2
a Carte de circuits imprimés de l'unité extérieure (A1P)
b Utilisez le conducteur du câble sous gaine (2 câbles) (pas
de polarité)
c Plaque à bornes (non fournie)
d Unité intérieure
e Unité extérieure
En cas d'installation d'unités extérieures multiples
a b
A1P
F1 F2 F1 F2 Q1 Q2 Q1 Q2
e f d
a Unité A (unité extérieure maître)
b Unité B (unité extérieure esclave)
c Unité C (unité extérieure esclave)
d Interconnexion maître/esclave (Q1/Q2)
e Interconnexion unité extérieure/intérieure (F1/F2)
f Interconnexion unité extérieure/autre système (F1/F2)
▪ Le câblage d'interconnexion entre les unités extérieures d'un
même système de tuyauterie doit être relié aux bornes Q1/Q2
(Out Multi). Le branchement de fils aux bornes F1/F2 entraîne un
dysfonctionnement du système.
▪ Le câblage des autres systèmes doit être raccordé aux bornes F1/
F2 (Out-Out) de la carte de circuits imprimés de l'unité extérieure
à laquelle est raccordé le câblage d'interconnexion pour les unités
intérieures.
▪ L'unité de base est l'unité extérieure à laquelle est raccordé le
câble d'interconnexion pour les unités intérieures.
Couple de serrage des vis de bornes du câblage d'interconnexion:
Taille de vis
M3,5 (A1P)
15.6 Achèvement du câblage
d'interconnexion
Après l'installation des fils d'interconnexion, entourez-les de ruban
d'enrobage en même temps que les tuyaux de réfrigérant, comme
illustré dans l'illustration ci-dessous.
e
b a
d c
a Tuyauterie de liquide
b Tuyauterie de gaz
c Ruban de finition
d Câble d'interconnexion (F1/F2)
e Isolation
d
F1 F2
F1 F2
c
Q1 Q2
d
Couple de serrage [N•m]
0,8~0,96
Manuel d'installation et d'utilisation
29
