Daikin RXMLQ8T7Y1B Serie Manuel D'installation Et D'utilisation page 24

14 Installation des tuyauteries
3 Si la dépression cible n'est pas atteinte dans les 2 heures ou
maintenue pendant 1 heure, le système peut contenir trop
d'humidité. Dans ce cas, rompez la dépression en pressurisant
à l'azote jusqu'à une pression de 0,05 MPa (0,5 bar) et répétez
les étapes 1 à 3 jusqu'à ce que l'humidité ait été éliminée.
4 Selon qu'il faut charger le réfrigérant directement par l'orifice de
charge de réfrigérant ou d'abord précharger une partie du
réfrigérant par la conduite liquide, ouvrir les vannes d'arrêt de
l'unité extérieure ou les maintenir fermées. Voir
propos de la recharge du
amples informations.
14.3.6 Isolation de la tuyauterie de réfrigérant
Après avoir terminé le test de fuite et le séchage par le vide, la
tuyauterie doit être isolée. Tenez compte des points suivants:
▪ Veillez à isoler entièrement le tuyau de raccordement et les kits de
branchement de réfrigérant.
▪ Veillez à isoler les tuyaux de liquide et de gaz (de toutes les
unités).
▪ Utilisez de la mousse de polyéthylène résistant à une température
de 70°C pour les canalisations de liquide et de la mousse de
polyéthylène résistant à une température de 120°C pour les
canalisations de gaz.
▪ Renforcez l'isolation du tuyau de réfrigérant en fonction de
l'environnement d'installation.
Température Humidité
ambiante
≤30°C 75% à 80% de HR
>30°C ≥80% RH

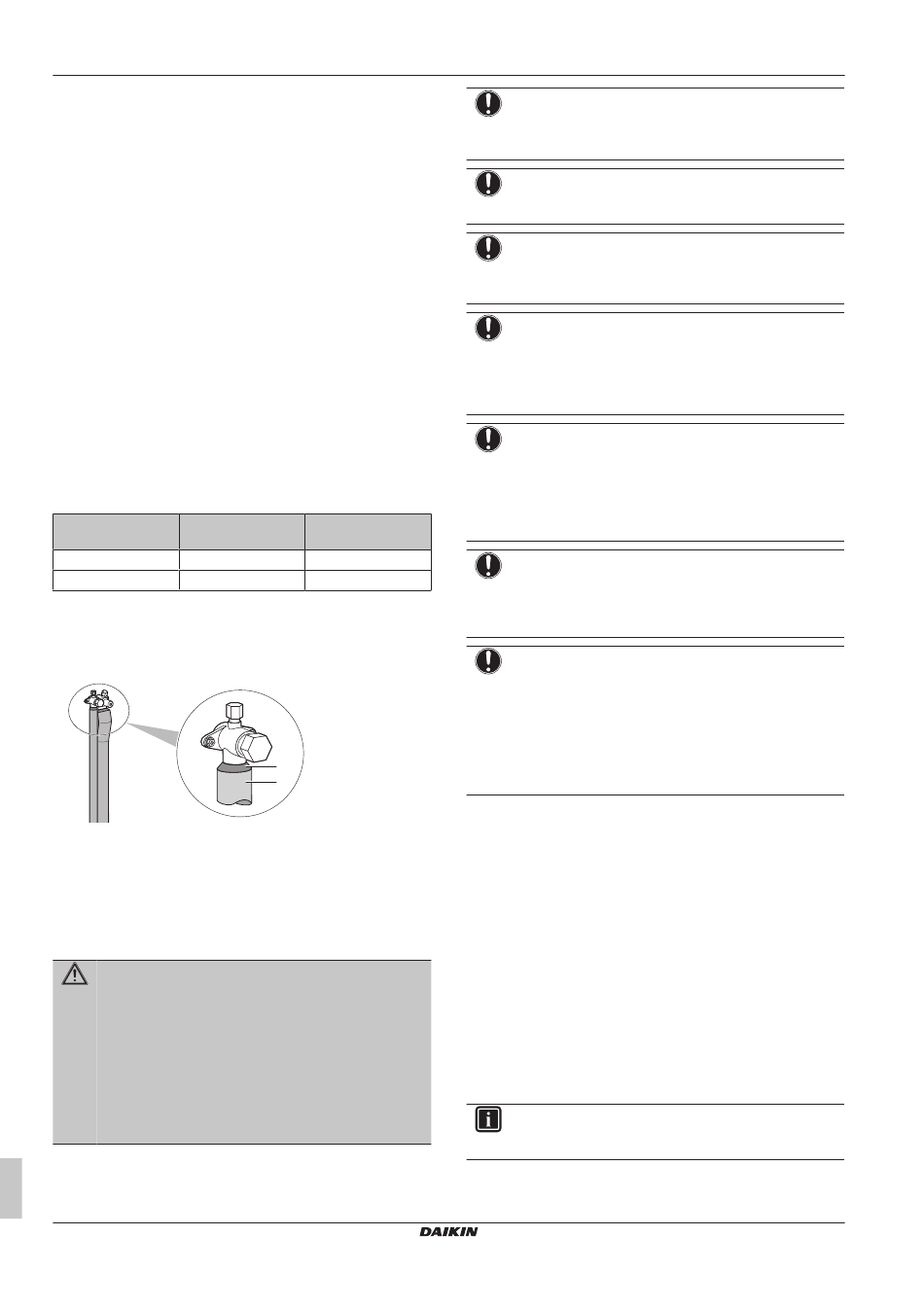

▪ S'il y a une possibilité que de la condensation de la vanne d'arrêt
pourrait s'écouler dans l'unité intérieure par les interstices dans
l'isolation et les tuyauteries parce que l'unité extérieure est située
plus haut que l'unité intérieure, il convient de prévenir ce problème
en étanchéifiant les connexions. Voir la figure ci-dessous.
a Matériau d'isolation
b Matage, etc.
14.4 Charge du réfrigérant
14.4.1 Précautions lors de la recharge de
réfrigérant
AVERTISSEMENT
▪ Utilisez UNIQUEMENT du réfrigérant R410A. D'autres
substances peuvent entraîner des explosions et des
accidents.
▪ Le R410A contient des gaz à effet de serre fluorés.
Son potentiel de réchauffement global (GWP) est de
2087,5. NE LAISSEZ PAS ces gaz s'échapper dans
l'atmosphère.
▪ Lorsque vous chargez
TOUJOURS des gants de protection et des lunettes de
sécurité.
Manuel d'installation et d'utilisation
24
"14.4.2 A
réfrigérant" [ 4 24] pour de plus
Epaisseur minimum
15 mm
20 mm
b
a
du réfrigérant, utilisez
REMARQUE
Si l'alimentation de certaines unités est coupée, la
procédure de recharge
correctement.
REMARQUE
Dans le cas d'un système extérieur multiple, mettre toutes
les unités extérieures sous tension.
REMARQUE
Effectuez la mise sous tension 6 heures avant le
fonctionnement afin que l'alimentation arrive au chauffage
de carter et à protéger le compresseur.
REMARQUE
Si l'opération est effectuée dans les 12 minutes après avoir
mis la ou les unités intérieures et extérieures sous tension,
le compresseur ne fonctionnera pas avant que la
communication soit établie de manière correcte entre la ou
les unités extérieures et intérieures.
REMARQUE
Avant d'entamer les procédures de recharge, vérifiez si
l'indication de l'écran à 7 segments de l'unité extérieure
A1P PCB est normal (voir
2" [ 4 32]). Si un code de dysfonctionnement est présent,
voir "19.1 Résolution des problèmes sur la base des codes
d'erreur" [ 4 36].
REMARQUE
Fermez le panneau frontal avant d'exécuter l'opération de
charge de réfrigérant. Sans le panneau frontal fixé, l'unité
ne peut pas évaluer correctement si elle fonctionne
correctement ou non.
REMARQUE
En cas de maintenance et si le système (unité
extérieure+tuyauterie
contient plus de réfrigérant (par ex. après une opération de
purge de réfrigérant), l'unité doit être rechargée avec sa
quantité initiale de réfrigérant (reportez-vous à la plaquette
signalétique de l'unité) en effectuant une recharge
préalable avant de démarrer la fonction de recharge
automatique.
14.4.2 A propos de la recharge du réfrigérant
Dès que le séchage à vide est terminé, la charge de réfrigérant
supplémentaire peut débuter.
Afin d'accélérer le processus de charge du réfrigérant, ce qui est le
cas des plus grands systèmes, il est recommandé de précharger
d'abord une partie de réfrigérant par la conduite de liquide avant
d'effectuer la recharge manuelle. Cette étape est incluse dans la
procédure ci-dessous (voir "14.4.5 Recharge du
Cette étape peut être ignorée, la recharge risque de prendre plus de
temps dans ce cas.
Un organigramme donnant un aperçu des possibilités et actions à
prendre est disponible (voir "14.4.4 Pour recharger le réfrigérant:
Organigramme" [ 4 25].
14.4.3 Détermination de la quantité de réfrigérant
additionnelle
INFORMATION
Pour le réglage de recharge final dans un laboratoire
d'essai, contactez votre distributeur local.
ne peut pas s'achever
"16.1.4 Accès au mode 1 ou
apportée+unités intérieures)
réfrigérant" [ 4 26]).
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
ne
