Daikin RXMLQ8T7Y1B Serie Manuel D'installation Et D'utilisation page 23

REMARQUE
Assurez-vous que toutes les unités intérieures raccordées
à l'unité extérieure sont sous tension.
REMARQUE
Attendez que l'unité extérieure ait terminé l'initialisation
pour appliquer le réglage [2‑21].
Test d'étanchéité et séchage à vide
Le contrôle de la tuyauterie de réfrigérant implique de:
▪ Vérifier s'il y a des fuites dans la tuyauterie de réfrigérant.
▪ Effectuer le séchage par le vide pour éliminer toute humidité, l'air
ou l'azote dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau peut avoir pénétré dans le tuyau),
appliquez d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine pour
s'assurer qu'il n'y a pas de fuite.
Seule la tuyauterie de réfrigérant installée en option doit être
vérifiée. Par conséquent, assurez-vous que les vannes d'arrêt des
unités extérieures sont bien fermées avant d'effectuer le test de fuite
ou le séchage à vide.
REMARQUE
Assurez-vous que toutes les vannes de tuyaux (non
fournies) installées sont OUVERTES (pas les vannes
d'arrêt des unités extérieures) avant de commencer le test
de fuite et le séchage à vide.
Pour plus d'informations sur l'état des vannes, se reporter à
"14.3.3 Contrôle du tuyau de réfrigérant:
14.3.2 Contrôle du tuyau de réfrigérant:
Directives générales
Branchez la pompe à vide via un collecteur à l'orifice d'entretien de
toutes les vannes d'arrêt pour augmenter l'efficacité (se reporter à
"14.3.3 Contrôle du tuyau de réfrigérant:
REMARQUE
Utilisez une pompe à vide à 2 étages munie d'un clapet de
non-retour ou d'une
d'évacuation est de –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar).
REMARQUE
Assurez-vous que l'huile de la pompe n'est pas refoulée
vers le système lorsque la pompe est à l'arrêt.
REMARQUE
Ne purgez PAS l'air avec les réfrigérants. Utilisez une
pompe à vide pour purger l'installation.

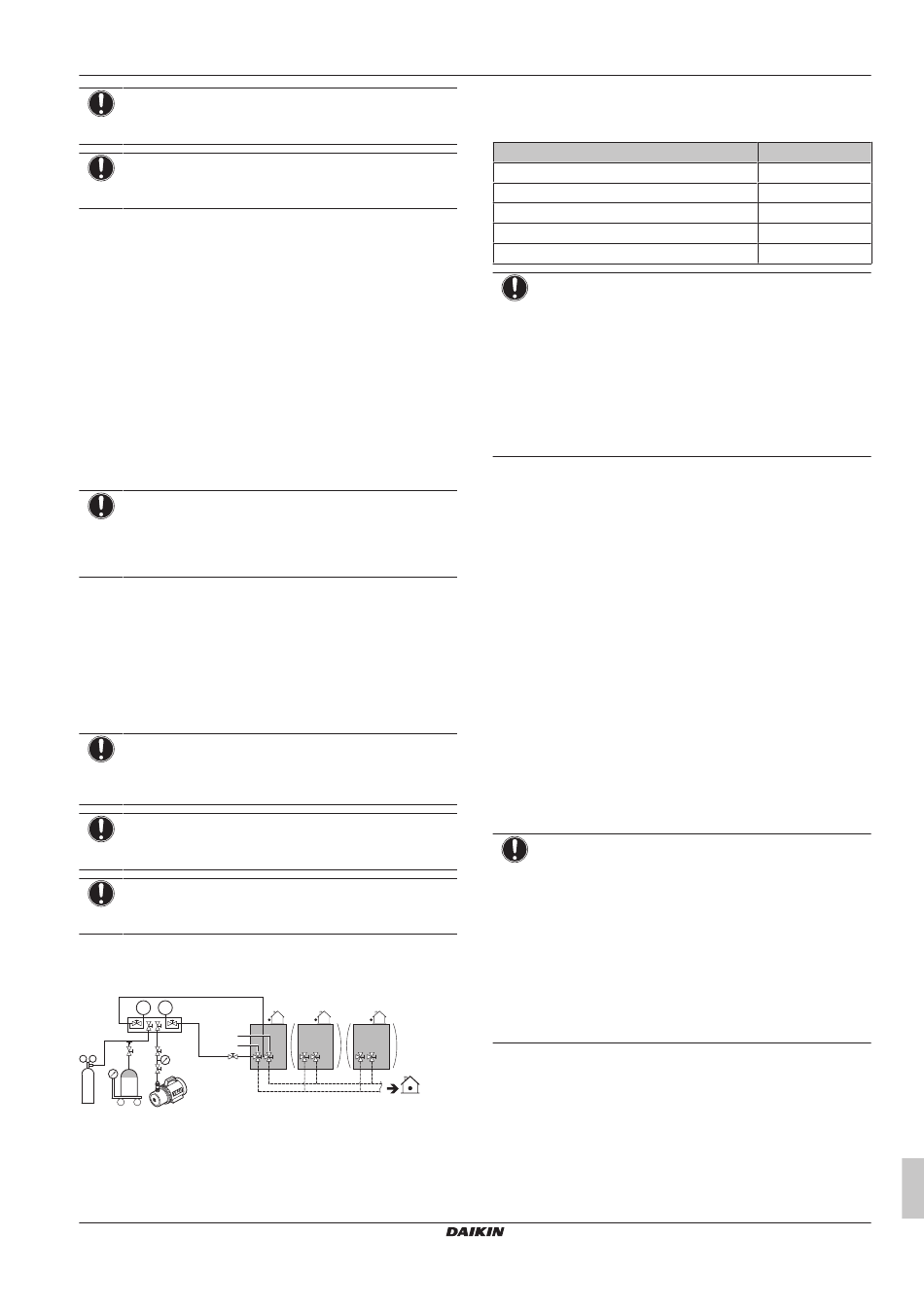

14.3.3 Contrôle du tuyau de réfrigérant:
Configuration
p < p >
A B
g
a f
d
C
N2 R410A
b c e
a Vanne de réduction de pression
b Azote
c Bascule
d Réservoir de réfrigérant R410A (système à siphon)
e Pompe à vide
f Vanne d'arrêt de la conduite de liquide
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
Configuration" [ 4 23].
Configuration" [ 4 23]).
électrovanne dont le débit
14 Installation des tuyauteries
g Vanne d'arrêt de la conduite de gaz
A Vanne A
B Vanne B
C Vanne C
Vanne
Vanne A
Vanne B
Vanne C
Vanne d'arrêt de la conduite de liquide
Vanne d'arrêt de la conduite de gaz
REMARQUE
Les connexions aux unités intérieures et à toutes les unités
intérieures doivent également être testées (fuite et vide).
Laissez les éventuelles vannes de tuyau (non fournies)
installées ouvertes également.
Reportez-vous au manuel d'installation de l'unité intérieure
pour plus de détails. Le test de fuite et le séchage à vide
doivent se faire avant de mettre l'unité sous tension. Sinon,
reportez-vous aussi à l'organigramme décrit plus haut dans
ce chapitre (voir "14.3.1 A propos du contrôle de la
réfrigérant" [ 4 22]).
tuyauterie de
14.3.4 Réalisation d'un essai de fuite
Le test de fuite doit satisfaire aux spécifications EN378‑2.
Test d'étanchéité au vide
1 Vidanger le système par le tuyau de liquide et de gaz à une
pression de –⁠ 1 00,7 kPa (–⁠ 1 ,007 bar) pendant plus de 2 heures.
2 Une fois la valeur atteinte, arrêter la pompe à vide et vérifier
que la pression ne monte pas pendant au moins 1 minute
3 Si la pression monte, le système peut soit contenir de l'humidité
(voir séchage à vide ci-dessous) soit présenter des fuites
Test d'étanchéité à la pression
1 Rompez la dépression en pressurisant à l'azote jusqu'à une
pression minimale de 0,2 MPa (2 bars). Ne réglez jamais la
pression de jauge au-delà de la pression de fonctionnement
maximale de l'unité, c.-à-d. 4,0 MPa (40 bar).
2 Rechercher d'éventuelles fuites en appliquant une solution de
détection de bulles à tous les raccords de tuyauterie.
3 Décharger tout l'azote gazeux.
REMARQUE
TOUJOURS utiliser une solution d'essai à la bulle
recommandée de votre fournisseur.
Ne JAMAIS utiliser d'eau savonneuse :
▪ L'eau savonneuse peut provoquer des fissures sur des
composants tels que les raccords coniques ou les
capuchons de vanne d'arrêt.
▪ L'eau savonneuse peut contenir du sel, qui absorbe
l'humidité, laquelle gèle lorsque la tuyauterie refroidit.
▪ L'eau savonneuse contient de l'ammoniac, ce qui peut
entraîner la corrosion des raccords coniques (entre le
raccord conique en laiton et l'évasement en cuivre).
14.3.5 Réalisation du séchage par le vide
Pour éliminer toute l'humidité du système, procédez comme suit:
1 Vidangez le système pendant au moins 2 heures jusqu'à
l'obtention d'une dépression cible de –⁠ 1 00,7 kPa (–⁠ 1 ,007 bar)
(5 Torr absolus).
2 Vérifiez que la dépression cible est maintenue pendant au
moins 1 heure lorsque la pompe à dépression est éteinte.
Statut
Ouvert
Ouvert
Ouvert
Fermer
Fermer
