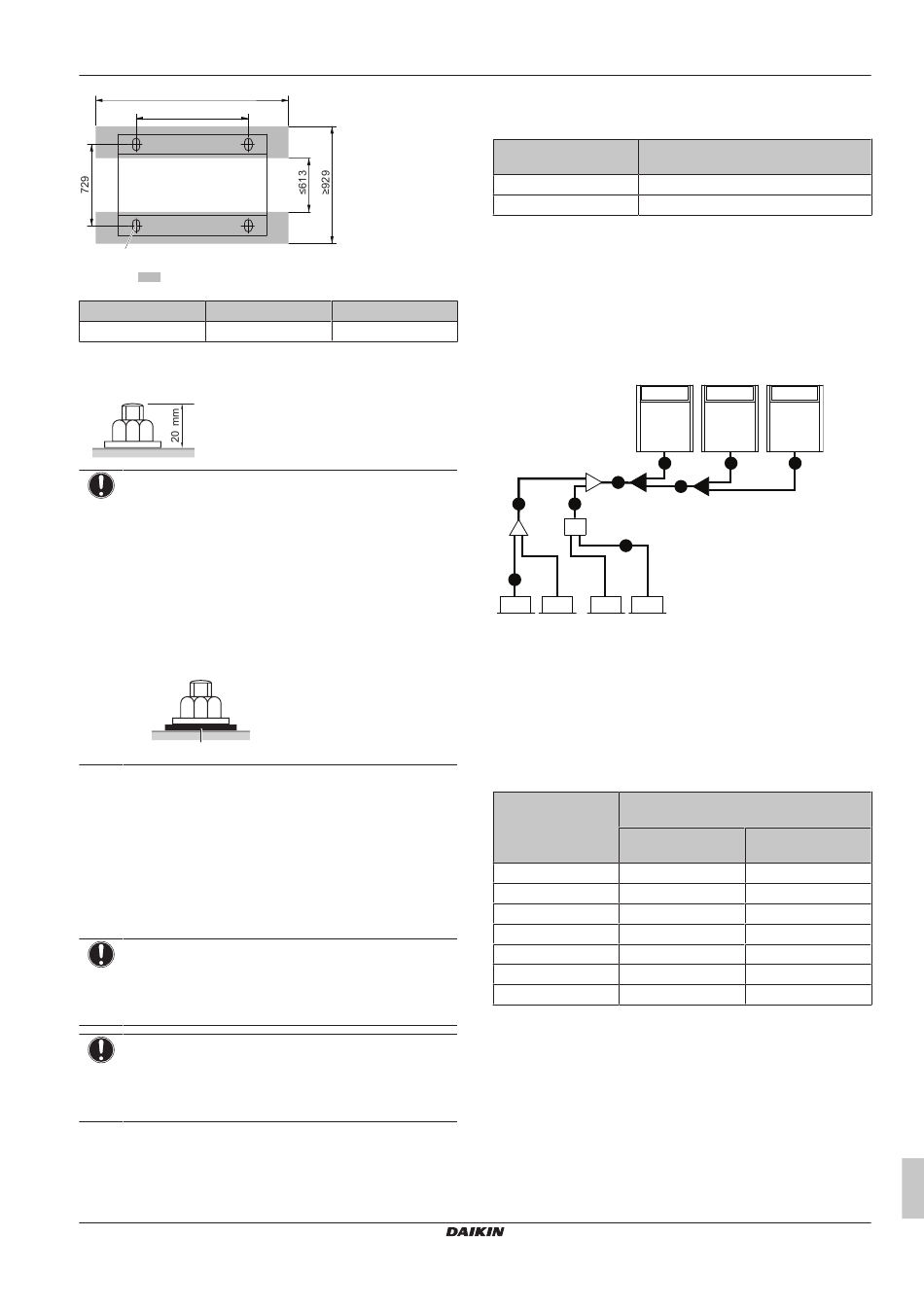

≥AB
AA
a
Fondations minimales
a Point d'ancrage (4×)
HP
8~14
▪ Fixez l'unité en place au moyen de quatre boulons pour fondation
M12. Il vaut mieux visser les boulons de fondation jusqu'à ce que
leur longueur reste à 20 mm de la surface de la fondation.
REMARQUE
▪ Préparez un canal pour l'écoulement de l'eau autour de
la fondation afin d'évacuer les eaux usées du pourtour
de l'appareil. Pendant le fonctionnement du chauffage
et lorsque les températures extérieures sont négatives,
l'eau évacuée de
l'évacuation d'eau n'est pas surveillée, la zone autour
de l'unité pourrait être très glissante.
▪ Lorsque l'unité est installée dans un environnement
corrosif, utilisez un écrou avec une rondelle plastique
(a) pour protéger la partie serrante de l'écrou de la
rouille.
a
14 Installation des tuyauteries
14.1 Préparation de la tuyauterie de
réfrigérant
14.1.1 Exigences de la tuyauterie de réfrigérant
REMARQUE
Le réfrigérant R410A exige des précautions particulières
pour conserver le système propre et sec. Les corps
étrangers (notamment les huiles minérales ou l'humidité)
ne doivent pas être mélangés dans le système.
REMARQUE
La tuyauterie et les autres pièces sous pression devront
être conçues pour le réfrigérant. Utilisez du cuivre sans
soudure désoxydé à l'acide phosphorique pour la
tuyauterie de réfrigérant.
▪ N'utiliser que du cuivre sans soudure désoxydé à l'acide
phosphorique.
▪ La quantité de matériaux étrangers à l'intérieur des tuyaux (y
compris les huiles de fabrication) doit être ≤30 mg/10 m.
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
(mm)
AA AB
1076 1302
l'unité extérieure gèlera.
14 Installation des tuyauteries
▪ Degré de trempe: utilisez une tuyauterie avec un degré de trempe
en fonction du diamètre du tuyau indiqué dans le tableau ci-
dessous.
Diamètre du tuyau
≤15,9 mm
≥19,1 mm
▪ Toutes les longueurs et distances des tuyaux ont été prises en
considération (voir A propos de la longueur de tuyau dans le guide
de référence de l'installateur).
14.1.2 Pour sélectionner la taille de la tuyauterie
Déterminez la taille appropriée à l'aide des tableaux suivants pour
les connexions aux unités intérieures DX, AHU et le bloc
hydrothermique (la figure de référence n'est donnée qu'à titre
indicatif).
A
a
D F
b 3
Si
E
1 2 4
1, 2 Unité intérieure VRV DX
3 Coffret de sélecteur de raccord (BP*)
4, 5 Unité intérieure RA DX
A~G Tuyauterie
a, b Kit d'embranchement intérieur
x, y Kit raccordement extérieur multiple
A, B, C: Canalisation entre l'unité extérieure et le
(premier) kit de branchement de réfrigérant
Choisir dans le tableau suivant en fonction du type de capacité totale
de l'unité extérieure connecté en aval.
Type de capacité de
l'unité extérieure
(HP)
8
10
12~16
18~22
24
26~34
36~42
D: Canalisation entre les kits de branchement de
réfrigérant
Choisir dans le tableau suivant en fonction du type de capacité totale
de l'unité intérieure connecté en aval. Ne pas laisser la tuyauterie de
connexion dépasser la taille de la canalisation de réfrigérant choisie
par le nom du modèle du système général.
Degré de trempe du matériau de la
tuyauterie
O (recuit)
1/2H (demi-durci)
B B
x
C y
G
5
Taille du diamètre extérieur de la
canalisation [mm]
Tuyauterie de gaz Tuyauterie de
liquide
19,1
22,2
28,6
28,6
34,9
34,9
41,3
Manuel d'installation et d'utilisation
B
9,5
9,5
12,7
15,9
15,9
19,1
19,1
