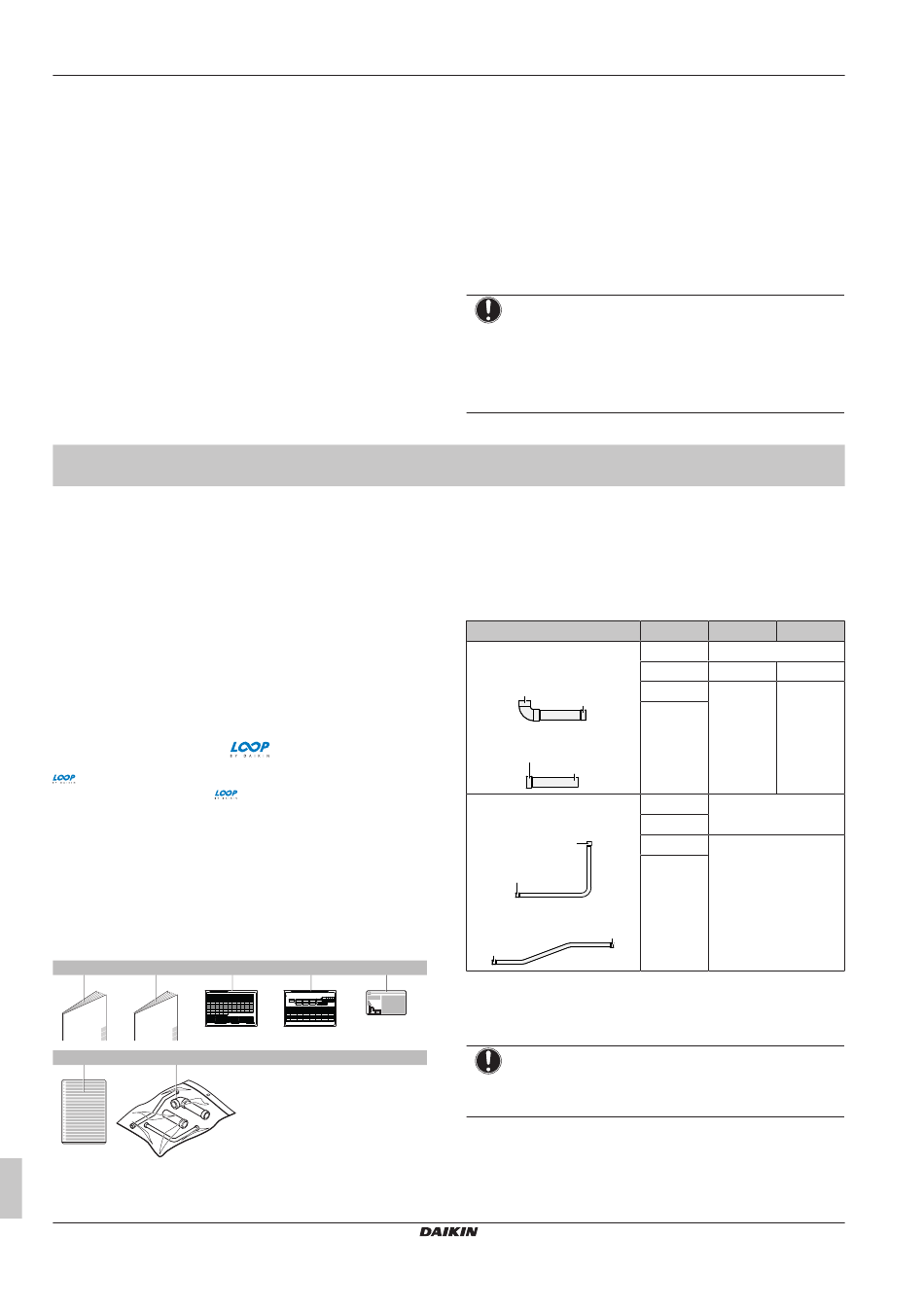

9 Relocalisation
8.2.16 Symptôme : Le compresseur de l'unité
extérieure ne s'arrête pas après un bref
fonctionnement du chauffage
C'est pour éviter que du réfrigérant ne reste dans le compresseur.
L'unité s'arrêtera après 5 à 10 minutes.
8.2.17 Symptôme : L'intérieur d'une unité
extérieure est chaud même lorsque l'unité
est arrêtée.
Cela est dû au fait que le chauffage du carter chauffe le
compresseur pour qu'il puisse démarrer en douceur.
8.2.18 Symptôme : On peut sentir de l'air chaud
lorsque l'unité intérieure est arrêtée
Plusieurs unités intérieures différentes fonctionnent sur le même
système. Lorsqu'une autre unité est en marche, une certaine
quantité de réfrigérant continue de circuler dans l'unité.
Pour l'installateur
11 A propos du carton
N'oubliez pas les éléments suivants:
▪ A la livraison, l'unité DOIT être vérifiée pour s'assurer qu'elle n'est
pas endommagée et qu'elle est complète. Tout dommage ou
pièce manquante DOIT
responsable des réclamations du transporteur.
▪ Placez l'unité emballée le plus près possible de sa position
d'installation finale afin qu'elle ne soit pas endommagée pendant
le transport.
▪ Préparez à l'avance le chemin le long duquel vous souhaitez
amener l'unité à sa position d'installation finale.
11.1 A propos de
fait partie de l'engagement plus large de Daikin de réduire
l'empreinte écologique. Avec
circulaire pour les réfrigérants. L'une des actions pour y parvenir est
la réutilisation du réfrigérant récupéré dans les unités VRV produites
et vendues en Europe. Pour plus d'informations sur les pays
concernés, visitez: http://www.daikin.eu/loop-by-daikin.
11.2 Retrait des accessoires de l'unité
extérieure
S'assurer que tous les accessoires sont disponibles dans l'unité.
a b
1× 1×
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
No. 1 2 3 4
MODELNAME
INSTALLATION SITE
No. 11 12 13 14
MODELNAME
SITE INSTALLATION
No. 21 22 23 24
MODELNAME
INSTALLATION SITE
No. 31 32 33 34
MODELNAME
INSTALLATION
SITE No. 41 42 43 44
MODELNAME
INSTALLATION
SITE No. 51 52 53 54
MODELNAME
INSTALLATION
No. SITE 61 62 63 64
MODELNAME
INSTALLATION
SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING VALUE REMARK DATE
3. RECORD OF INSTALLATION DATE DAY MONTH YEAR
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
f g
1× 1×
a Consignes de sécurité générales
b Manuel d'installation et manuel d'utilisation
c Etiquette de charge de réfrigérant supplémentaire
Manuel d'installation et d'utilisation
14
être signalé immédiatement
, nous voulons créer une économie
c d e
1× 1× 1×
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES. BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
5 6 7 8 9 10 1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS : WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT Total indoor unit
15 16 17 18 19 20 kg capacity connection
Total indoor unit capacity 50%< CR < 105% ratio (CR) 8HP 0 10-12HP 14-16HP 18-20HP 0 0 0.5
OUTDOOR AMOUNT ADDITIONAL CHARGING TOTAL LENGTH OF LIQUID PIPE SIZE O22.2 x 0.37 PIPE SIZE O19.1 x 0.26 TOTAL LENGTH OF LIQUID PIPE SIZE O15.9 x 0.18 TOTAL LENGTH OF LIQUID when piping length <30m 105%< CR < 130% 50%< CR < 70% 0.5 0 0 0.5 0.5 0 1.0 0.5
25 26 27 28 29 30 UNIT kg (m) x 0.37 (m) x 0.26 (m) x 0.18 when piping length >30m Total indoor unit capacity 70%< CR < 85% 85%< CR < 105% 0.3 0.7 1 0.5 1 0.5 1.5 1.0
105%< CR < 130% 1.2 1.5 1.5 2.0
PIPE SIZE O12.7 x 0.12 TOTAL LENGTH OF LIQUID TOTAL LENGTH OF LIQUID PIPE SIZE O9.5 x 0.059 PIPE SIZE O6.4 x 0.022 TOTAL LENGTH OF LIQUID
35 36 37 38 39 40 (m) x 0.12 (m) x 0.059 (m) x 0.022 kg RYYQ8~12 ONLY FOR RYYQ8~20 MODELS RYYQ14-16 RYYQ18-20
0.9 1.1 1.3
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
45 46 47 48 49 50
DATE
AMOUNT
55 56 57 58 59 60 RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
SETTING VALUE REMARK DATE RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
4. MODEL NAME 5. MANUFACTURING NUMBER
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
3P328191-1 3P328192-1
9 Relocalisation
Contactez votre revendeur pour retirer et réinstaller l'ensemble de
l'unité. Le déplacement des unités exige une compétence technique.
10 Mise au rebut
Cette unité utilise de l'hydrofluorocarbone. Contactez votre
revendeur pour mettre cette unité au rebut. La loi impose la collecte,
le transport et l'élimination du réfrigérant conformément aux normes
de "récupération et d'élimination d'hydrofluorocarbone".
REMARQUE
NE tentez PAS de démonter le système: le démontage du
système et le traitement du réfrigérant, de l'huile et des
autres pièces DOIVENT être être conformes à la
législation en vigueur. Les unités DOIVENT être traitées
dans des établissements spécialisés de réutilisation, de
recyclage et de remise en état.
d Etiquette d'information sur l'installation
e Etiquette de gaz à effet de serre fluorés
f Etiquette multilingue de gaz à effet de serre fluorés
g Sac d'accessoires de tuyauterie
11.3 Tuyaux accessoires: Diamètres
au
Tuyaux accessoires (mm)
Tuyauterie de gaz
▪ Connexion frontale
ID Øa
ID Øb
▪ Connexion inférieure
ID Øa
OD Øb
Tuyauterie de liquide
▪ Connexion frontale
ID Øb
ID Øa
▪ Connexion inférieure
ID Øb
ID Øa
11.4 Pour retirer le support pour le
transport
REMARQUE
Si l'unité est utilisée avec le raidisseur de transport
attaché, des vibrations ou des bruits anormaux peuvent se
produire.
Le raidisseur de transport du compresseur doit être retiré. Il est
installé sous le pied du compresseur pour protéger l'unité pendant le
transport. Procédez comme illustré et conformément à la procédure
ci-dessous.
1 Retirez les 2 vis de fixation du renfort de transport.
HP Øa Øb
8 19,1
10 25,4 22,2
12 25,4 28,6
14
8 9,5
10
12 12,7
14
RXMLQ8 + RXYLQ10~14T7Y1B*
Climatiseur système VRV IV
4P543426-1C – 2025.01
