2.
(1)
1.
(2)
3.
(6)
(7)
(8)
(9)
(3)
(2)
(3)
(6)
(7)
(5)
(8)
(4)
(1)

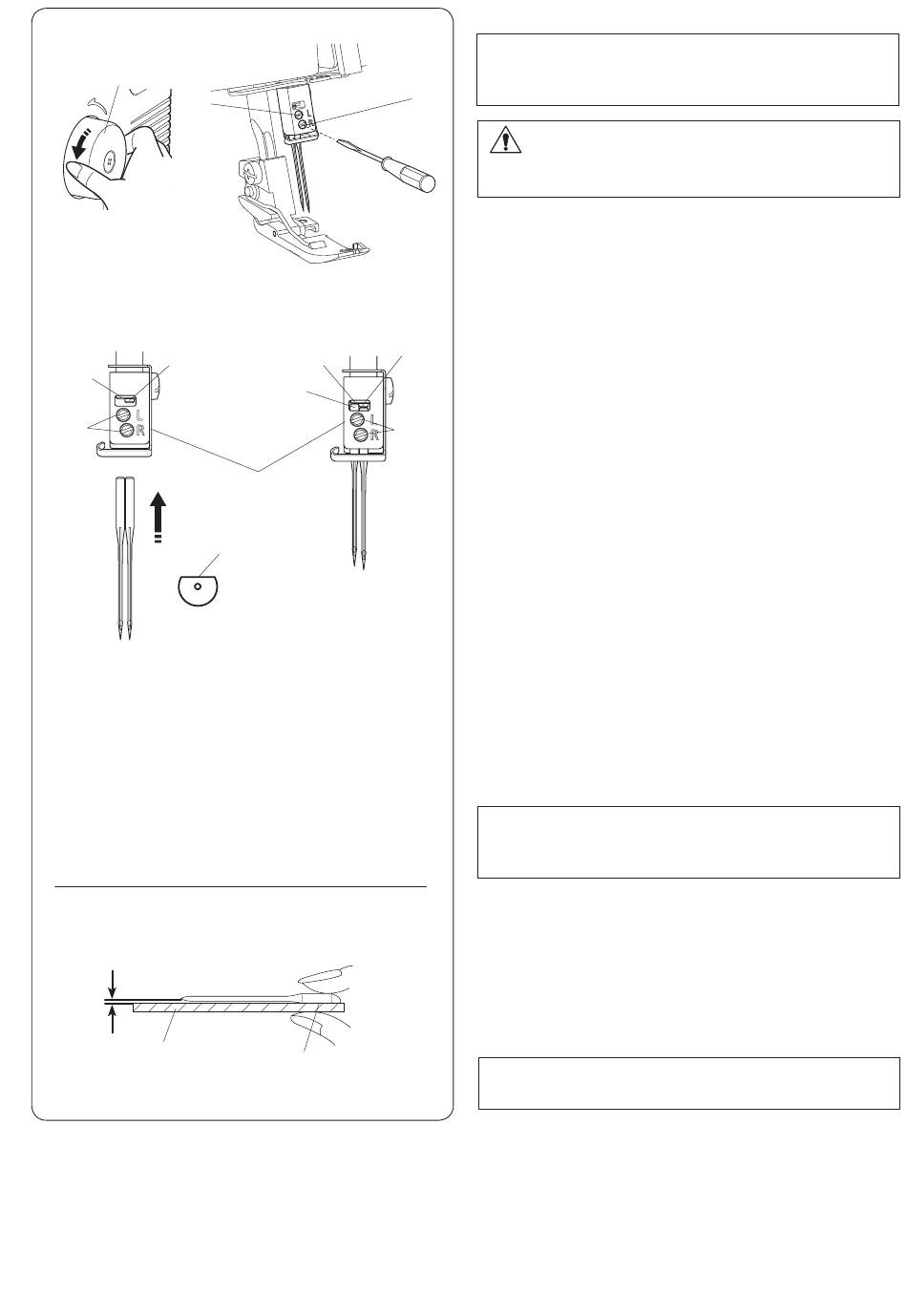

Changement de l'aiguille
REMARQUE:
Utilisez une aiguille HAx1 SP #14 ou #11.
* Une aiguille HAx1 SP #14 est placée sur la machine.
AVERTISSEMENT
Eteignez l'interrupteur et débranchez la machine avant
de changer l'aiguille.
1. Faites tourner le volant vers vous pour relever l'aiguille
à sa position la plus haute.
(1) Volant
2. Desserrez la vis du pince-aiguille en la tournant dans
le sens anti-horaire. Retirez l'aiguille du pince-aiguille.
(2) Vis de pince-aiguille gauche
(3) Vis de pince-aiguille droite
Poser l'aiguille droite:
3. Insérez une aiguille neuve dans le pince-aiguille en
orientant le côté plat vers l'arrière jusqu'à ce que le
haut de l'aiguille touche la goupille d'arrêt et resserrez
la vis de pince-aiguille droite dans le sens horaire.
Poser l'aiguille gauche:
3. Insérez une aiguille neuve dans le pince-aiguille en
orientant le côté plat vers l'arrière jusqu'à ce que le
haut de l'aiguille touche le bord de la barre à aiguille
et resserrez la vis de pince-aiguille gauche dans le
sens horaire.
(4) Pince-aiguille
(5) Aiguille
(6) Goupille d'arrêt d'aiguille
(7) Bord de la barre à aiguille
(8) Vis de pince-aiguille
(9) Côté plat
REMARQUE:
Lorsque les aiguilles sont bien posées, l'aiguille
gauche est plus haute que l'aiguille droite.
Vérification de l'aiguille
Pour vérifier que l'aiguille est en bon état, placez le côté
plat de l'aiguille sur un objet plat (plaque à aiguille, vitre,
etc.). Le jeu entre l'aiguille et la surface plane doit être
cohérent.
(1) Côté plat
(2) Support plat
(3) Écart
REMARQUE:
N'utilisez jamais une aiguille tordue ou émoussée.
7
