(18)
(2)
(3)
(1)
(17)
(16)
(19)
(22)
(23)
(24)
(25)
(26)
(28)
(27)
(32)
(31)
(5)
(7)
(4)
(20)
(21)

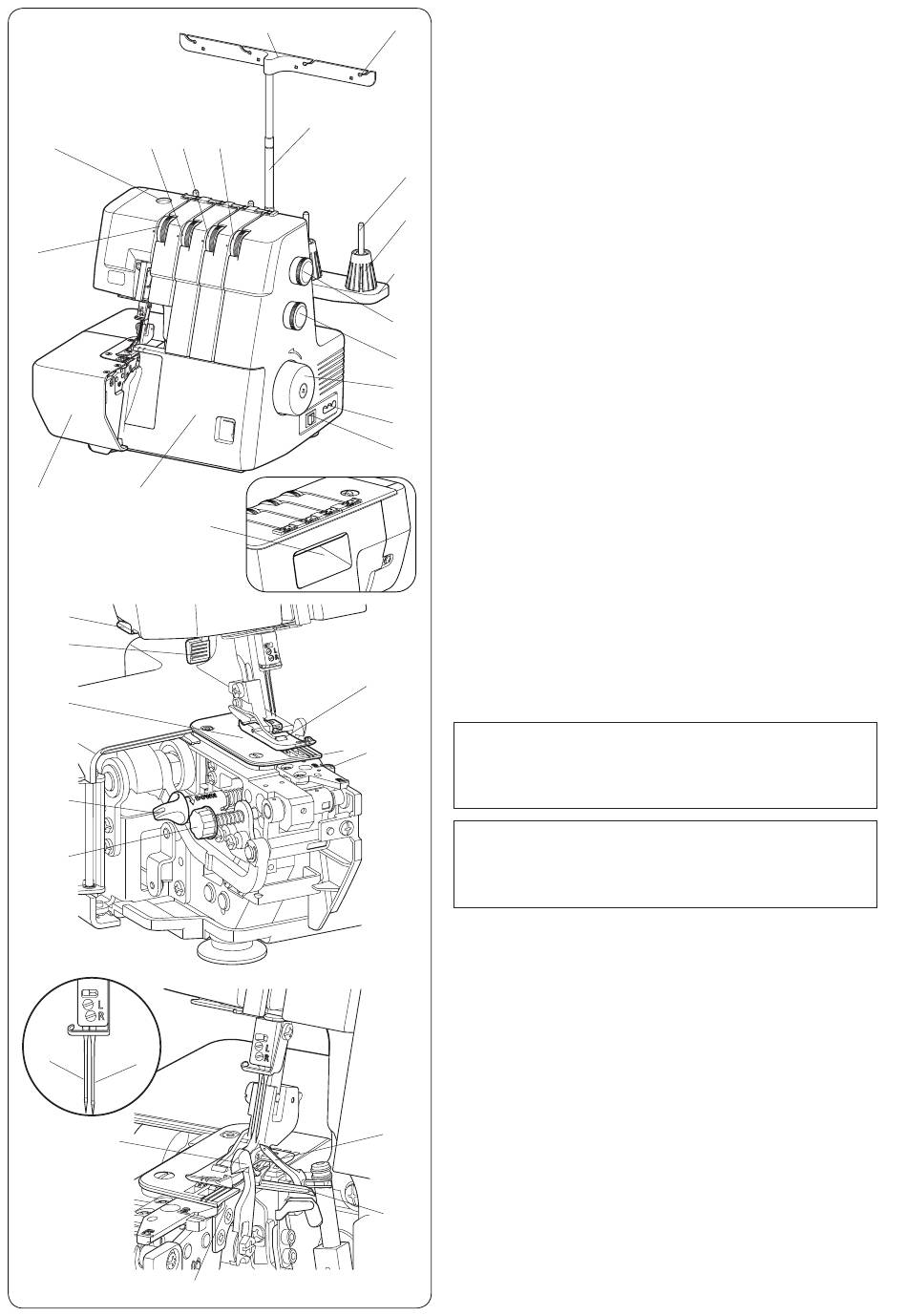

PIÈCES PRINCIPALES
(6)
Nom des pièces
(1) Cadran de tension du fil de l'aiguille gauche
(2) Cadran de tension du fil de l'aiguille droite
(3) Cadran de tension du fil du boucleur supérieur
(4) Cadran de tension du fil du boucleur inférieur
(5) Barre de guide-fil
(6) Guide-fil
(8)
(7) Tringle de guidage du fil
(8) Broche à bobine
(9)
(9) Porte-bobine
(10) Support de bobine
(11) Cadran de longueur des points
(10)
(12) Cadran d'entraînement différentiel
(13) Volant
(11)
(14) Douille de la machine
(15) Interrupteur
(12)
(16) Couvercle du boucleur
(13)
(17) Couvercle latéral
(18) Vis de détente
(14)
(19) Poignée de transport
(15)
(20) Pied-de-biche
(21) Bouton de commutation du doigt de chaînage
(22) Coupe-fil
(23) Releveur du pied-de-biche
(24) Plaque à aiguille
(25) Bouton de dégagement du couteau supérieur
(26) Cadran de réglage de la largeur de coupe
(27) Aiguille droite
(28) Aiguille gauche
(29) Boucleur supérieur
(30) Boucleur inférieur
(31) Couteau inférieur
(32) Couteau supérieur
REMARQUE:
Pour porter la machine de surfilage/surjet, tenez la
poignée de transport avec votre main, et soutenez la
machine de surfilage/surjet avec l'autre main.
REMARQUE:
La conception et les normes des machines de
surfilage/surjet sont susceptibles d'être modifiées
sans préavis.
(29)
(30)
2
