arjo Symbliss Instructions De Montage Et D'installation page 48

D1

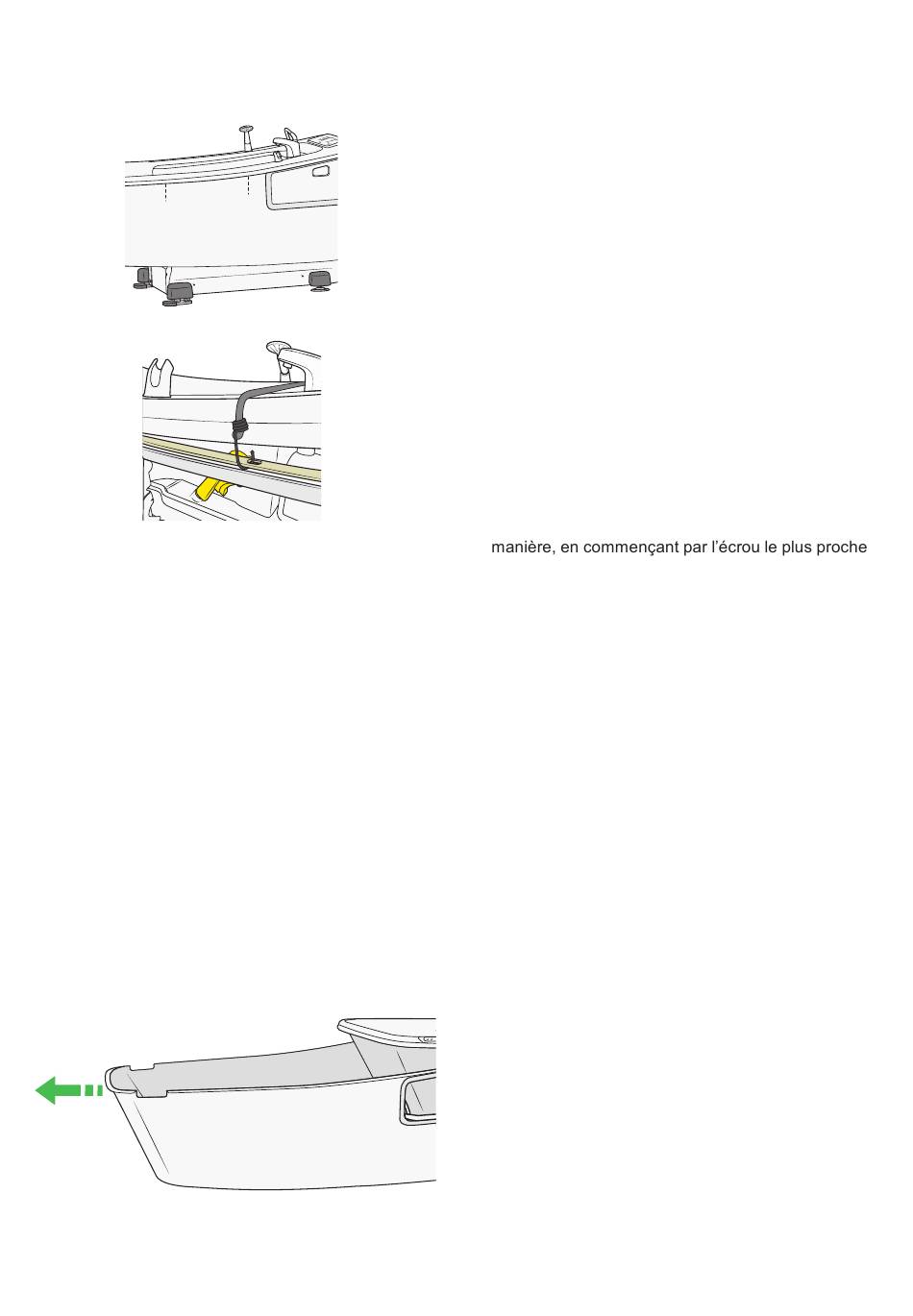

Figure 100
Figure 101
Figure 102
48 OUVERTURE DE PORTE DE 900 MM
D2
5. Du côté désinfection, sous le rebord, retirez l'écrou
(D1) puis l'écrou (D2) qui maintiennent le cache
extérieur. Voir Figure 100.
6. Fixez le cache extérieur à l'aide d'une sangle,
dans le trou situé au-dessus du compartiment du
désinfectant, pour l'empêcher de tomber. Utilisez
une sangle de 760 mm (30 po) de long.
Voir Figure 101.
7. De l'autre côté, retirez les deux écrous de la même
du côté tête, et laissez-le suspendu à la sangle.
8. Protégez les pieds.
9. Au niveau du côté tête, retirez les deux écrous (D)
qui maintiennent le cache extérieur. Voir Figure 99.
Laissez le cache reposer sur les pieds de la
baignoire (côté tête), celui-ci étant toujours
suspendu à la sangle.
10. Décrochez et retirez la sangle.
11. Soulevez légèrement la baignoire pour dégager le
rebord du cache.
12. Placez la douchette dans la baignoire.
13. Retirez délicatement le cache extérieur en le
soulevant au niveau du côté tête et en le tirant vers
vous. Voir Figure 102.
14. Placez soigneusement le cache extérieur sur le sol,
à côté de la baignoire.
