arjo Symbliss Instructions De Montage Et D'installation page 27

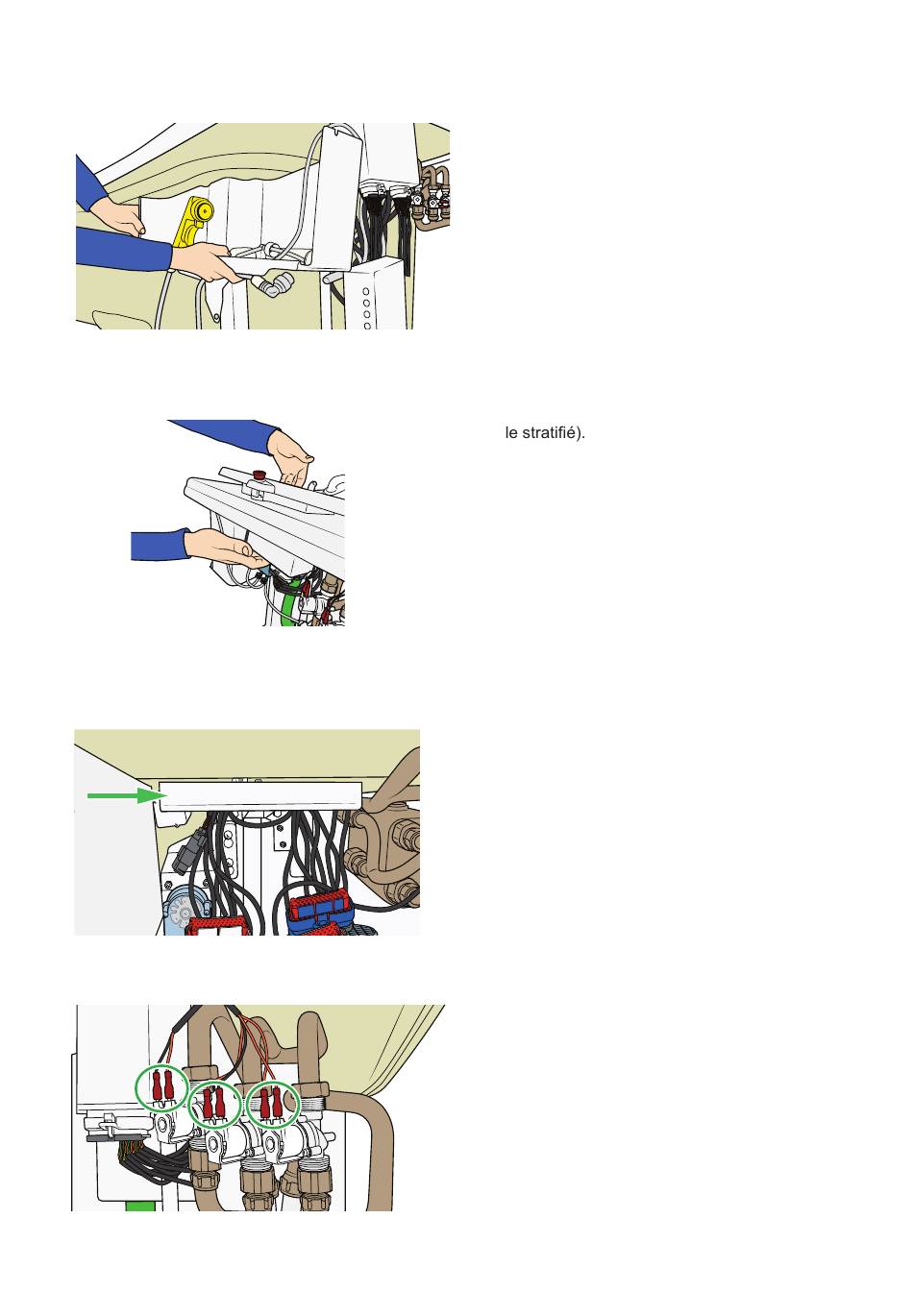

Figure 33
Figure 34
Figure 35
Figure 36
17. Soulevez le compartiment de désinfection et le
tuyau de désinfection. Voir Figure 33.
18. Dévissez le panneau principal (huit vis sous
19. Soulevez et retirez avec précaution l'unité du
panneau principal (panneau et boîtier de carte
de circuit imprimé).
Soutenez le boîtier pendant le levage.
Voir Figure 34.
20. Déclipsez le support de câbles pour accéder aux
câbles. Voir Figure 35.
21. Débranchez les six connexions électriques des
électrovannes de remplissage sur les raccords de
tuyaux. Mémorisez leurs positions. Voir Figure 36.
DÉMONTAGE ET ASSEMBLAGE DE LA BAIGNOIRE
Suite des instructions à la page suivante
27
