Démontage et assemblage de la baignoire
Si la largeur de l'ouverture de porte est inférieure à 900 mm ou si la largeur du couloir est trop étroite, la baignoire
doit être démontée. Arjo recommande au moins deux personnes pour cette opération, un installateur et un ou deux
techniciens de maintenance.
REMARQUE
la porte et le cadre de porte que de séparer la baignoire en deux parties.

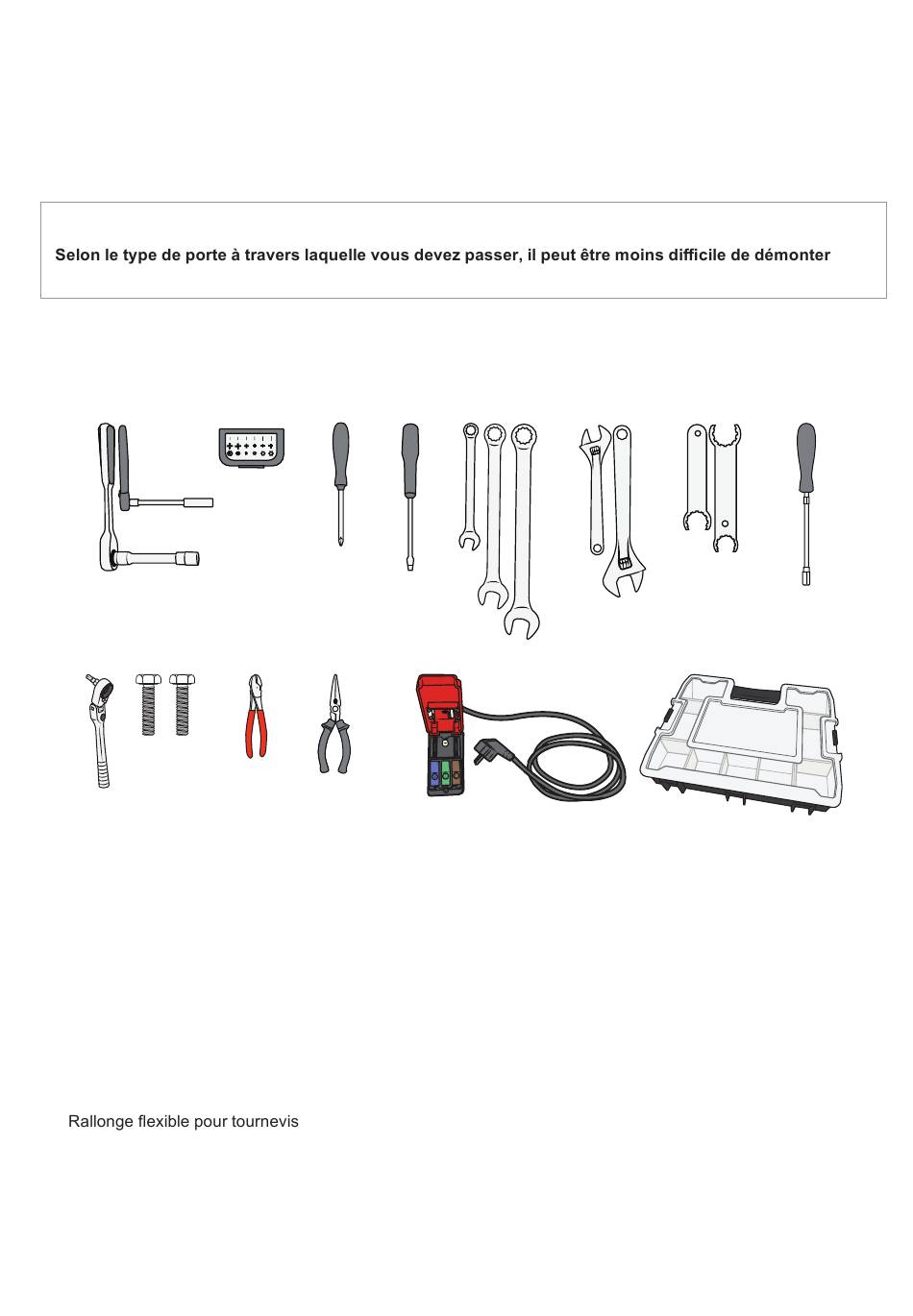

Outils requis – Démontage et montage de la baignoire
1
9 10
1. Jeu de clés à douille
2. Jeu d'embouts
3. Tournevis Phillips
4. Tournevis plat
5. Clé polygonale de 17, 19 et 30
6. Grande clé à molette
7. Jeu de clés polygonales
8.
2 3 4
11 12
DÉMONTAGE ET ASSEMBLAGE DE LA BAIGNOIRE
5
13
9. Mini-clé
10. Boulons de sécurité (M10 x 45)
11. Pince coupante
12. Pince
13. Connecteur d'alimentation temporaire
14. Boîte en plastique avec compartiments
Non représenté sur l'illustration : Seau et serviette
