arjo Symbliss Instructions De Montage Et D'installation page 41

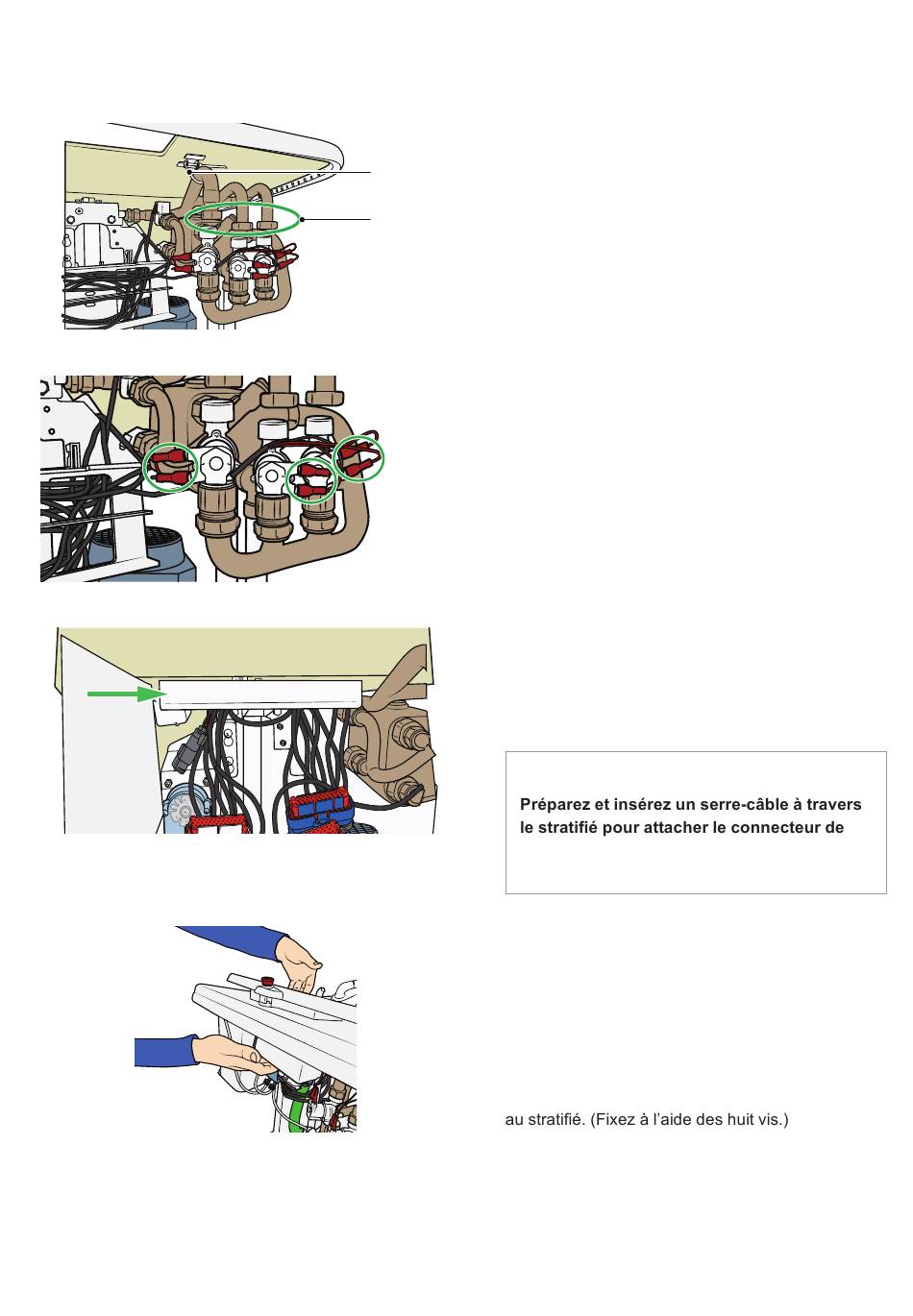

Figure 80
Figure 81
Figure 82
Figure 83
18. Retirez l'attache de câble avec précaution (A).
Fixez les raccords de tuyau sur le mitigeur. Serrez
A
les trois écrous (B) sur le mitigeur. Voir Figure 80.
B
19. Branchez les six connexions électriques des
électrovannes sur les raccords de tuyaux. Assurez-
vous qu'elles sont dans la bonne position.
Voir Figure 81.
20. Replacez le support de câbles. Voir Figure 82.
21.
REMARQUE
l'éclairage d'ambiance et les câbles de l'arrêt
d'urgence à l'étape 38.
22. Replacez soigneusement l'unité du panneau
principal (panneau et boîtier de la carte de circuit
imprimé). Soutenez le boîtier par dessous.
Voir Figure 83.
23. Fixez soigneusement l'unité du panneau principal
DÉMONTAGE ET ASSEMBLAGE DE LA BAIGNOIRE
Suite des instructions à la page suivante
