arjo Symbliss Instructions De Montage Et D'installation page 14

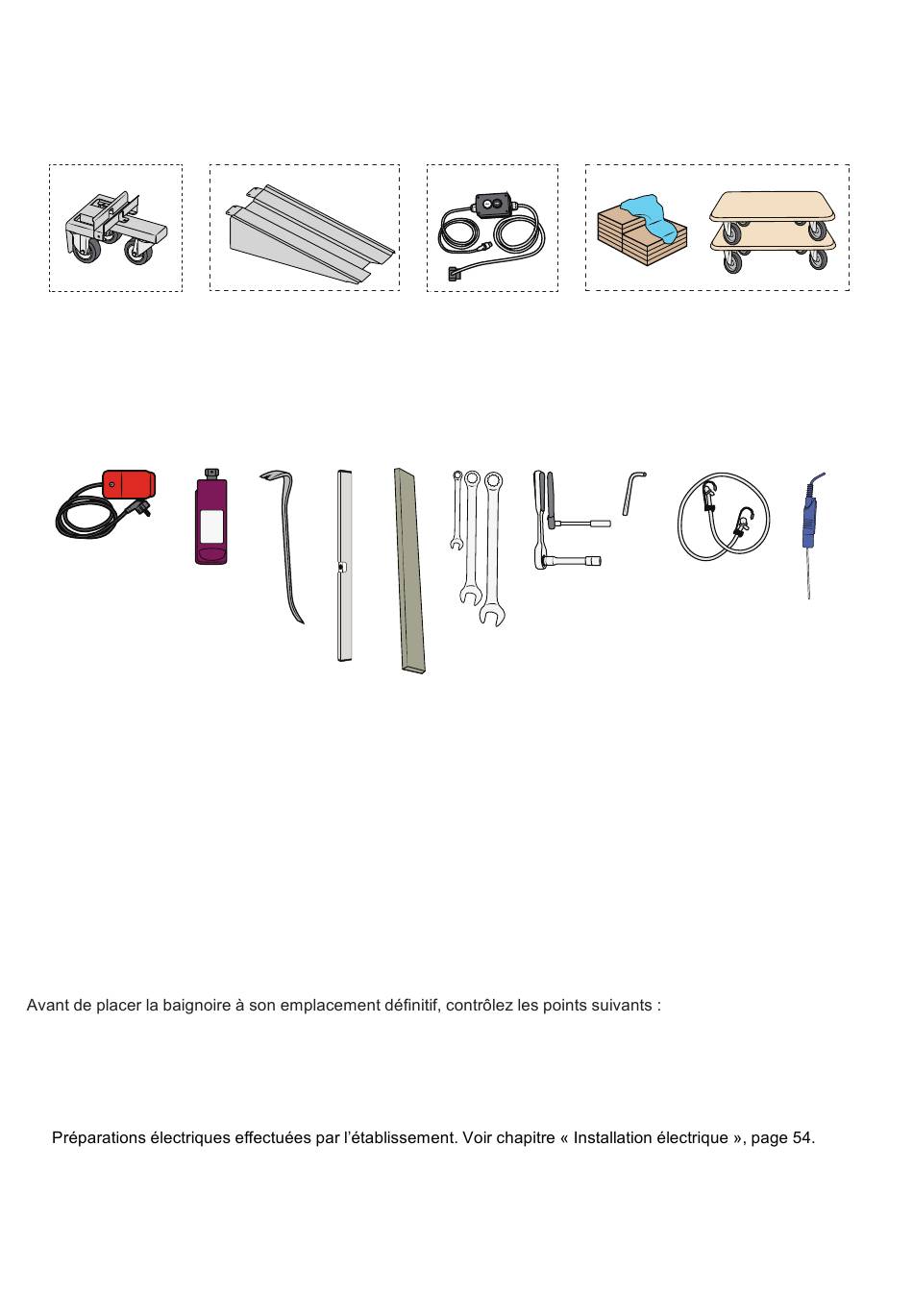

Outils nécessaires – généralités
A
A. Kit de chariot d'installation
B. Kit de rampe d'installation
C. Kit de connecteur d'installation
1
1. Connecteur d'alimentation temporaire
2. Batterie externe
3. Pied-de-biche
4. Niveau à bulle
5. Levier en bois, 95-100 mm (3,7-3,9 po) de haut,
>600 mm (24 po) de long (réglage des pieds)
6. Clés polygonales de 17, 19 et 30 (étalonnage du
mitigeur, réglage des pieds et montage des tuyaux)
Avant le premier positionnement
• Alimentation en eau (vannes d'arrêt et dispositif anti-refoulement). Voir chapitre « « Raccordement de l'eau »,
page 66 ».
• Système d'évacuation du bâtiment prêt pour la connexion. Voir chapitre « Raccordement de l'évacuation »,
page 64.
•
14 DÉBALLAGE ET DÉPLACEMENT DE LA BAIGNOIRE
B
2 3 4
C
D. Méthode de déplacement alternative :
40 cales de bois, 20 x 150 x 150 mm (0,8 x 6 x 6 po),
1 serviette et 2 mini chariots, 140 mm (5,5 po) de haut
5 6 7
7. Jeu de clés (écrous pour cache)
8. Kit de clés Allen (retrait des caches extérieur
et intérieur)
9. Sangle à bagages (dépose des caches)
10. Thermomètre étalonné (étalonnage
de la température de l'eau)
Non représenté sur l'illustration : Kit d'outils standard,
poids étalonné : 1 kg ou 1 livre (étalonnage du système
de pesée)
D
8 9 10
