Stryker MX-PRO R3 Manuel D'entretien page 46

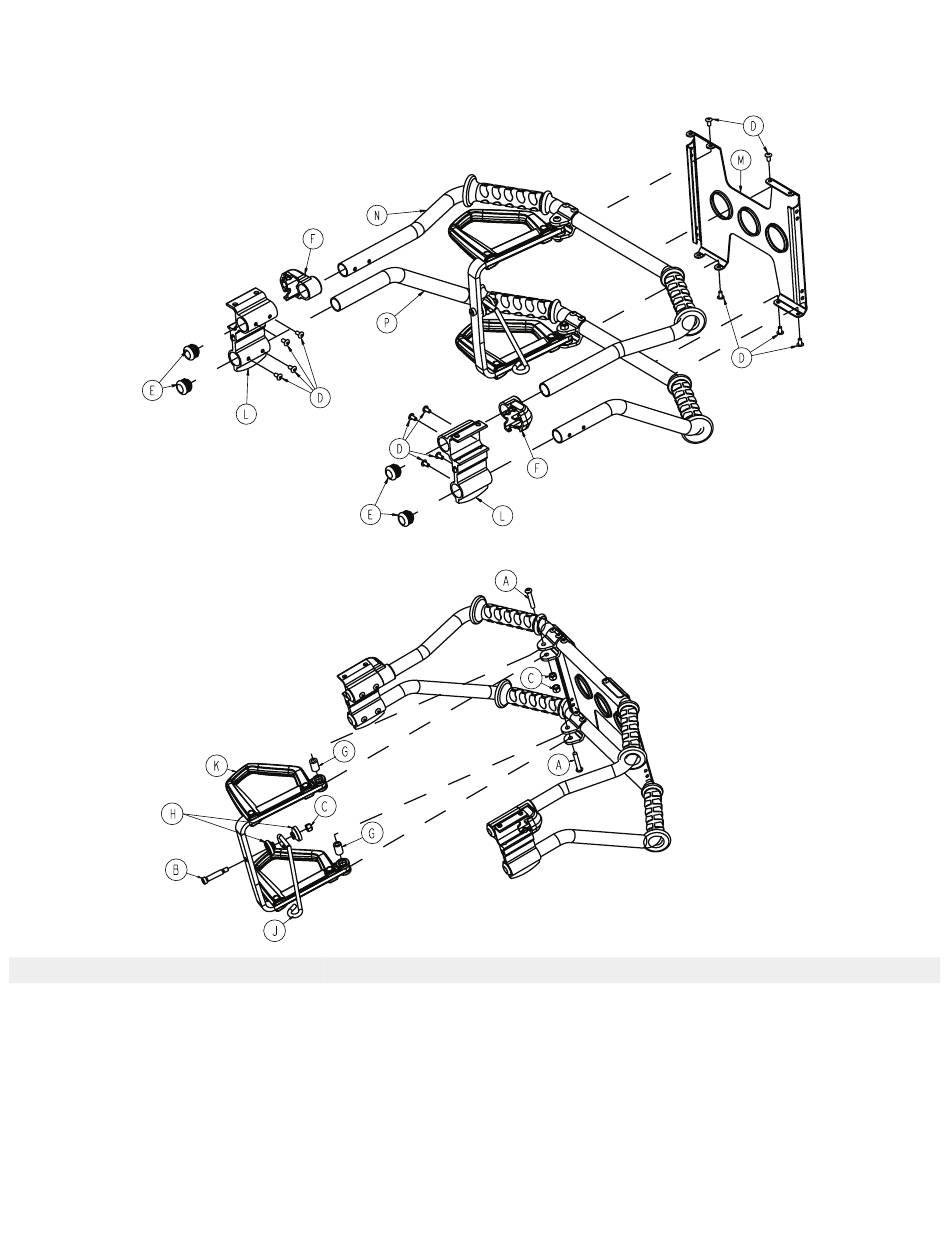

E E n n s s e e m m b b l l e e d d e e t t u u b b e e d d e e l l e e v v a a g g e e , , o o p p t t i i o o n n d d e e d d é é b b l l o o c c a a g g e e d d u u c c ô ô t t é é d d r r o o i i t t - - 6 6 0 0 8 8 2 2 - -
1 1 4 4 0 0 - - 0 0 6 6 0 0
Rév. B (référence uniquement)
N N u u m m é é r r o o
É É l l é é m m e e n n t t
A 0004-135-000
B 0008-033-000
C 0016-028-000
D 0025-079-000
E 0037-238-000
F 6080-040-012
G 6080-040-044
H 6082-040-025
FR 44
N N o o m m
Vis d'assemblage à tête ronde
Vis à épaulement à tête creuse
Écrou hexagonal Fiberlock
Rivet de la tête du dôme
Obturateur de tube
Capuchon d'extrémité, rail extérieur,
côté pieds
Entretoise, déblocage de la connexion
Douille de connexion, extrémité
Q Q u u a a n n t t i i t t é é
2
1
3
14
4
2
2
2
6082-009-007 Rev AA.0
