3.3.2

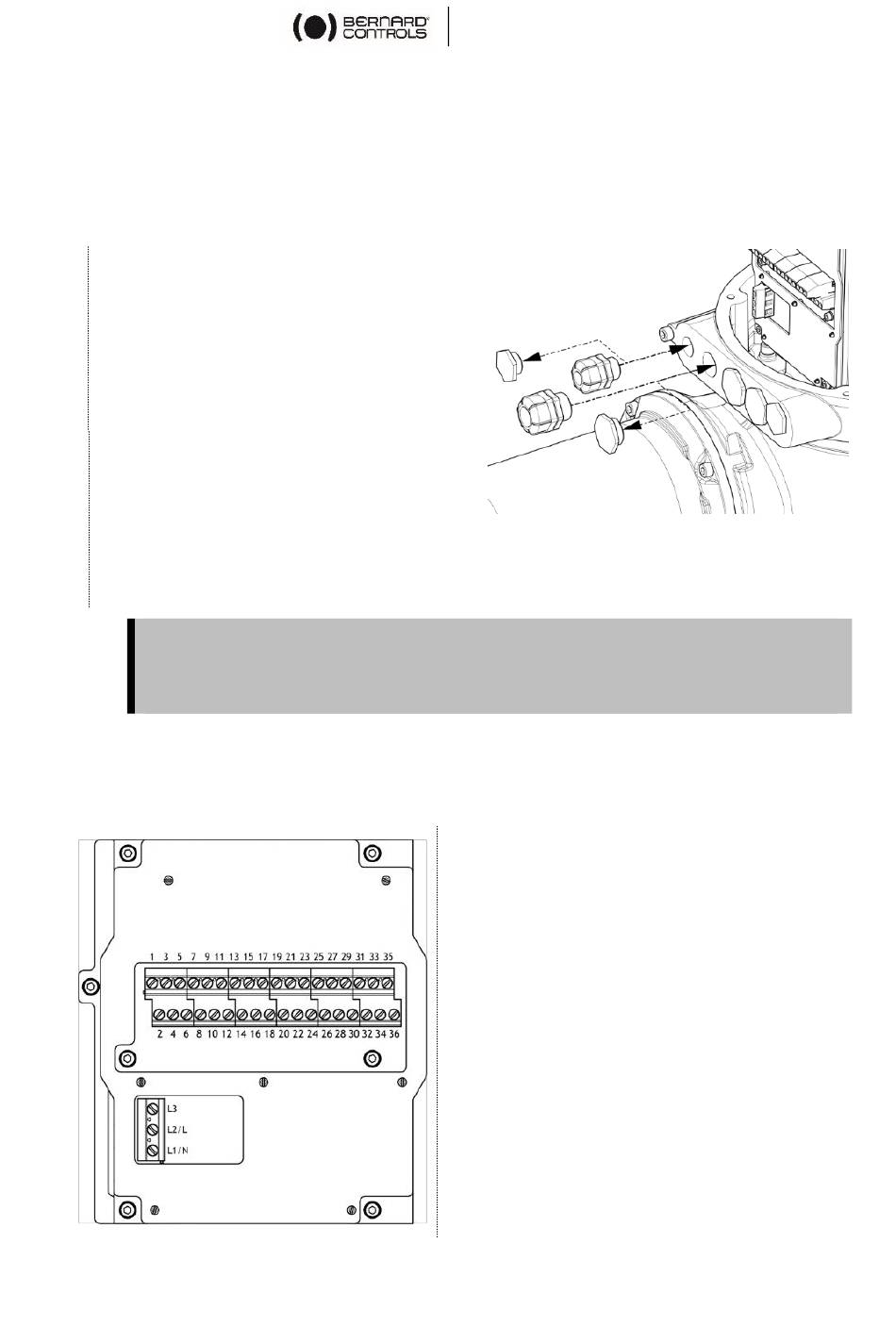

Installer les presse-étoupes
Le servomoteur AT dispose de 2 entrées de câble M16 et 3 entrées
de câble M20.
Comment mettre en place les presse-étoupes
Pour chaque entrée de câble
utilisée
1. Retirez
l'entrée de câble avec la clé
plate de 19mm (entrée M16)
ou 23mm (entrée M20).
2. Séparer l'écrou d'étanchéité
du presse-étoupe.
3. Vissez et serrez le presse-
étoupe dans l'entrée de câble.
4. Enfilez l'écrou d'étanchéité sur le câble et passez le câble à
travers le presse-étoupe.
Les entrées de câble non utilisées doivent rester fermées par leur
bouchon, car ces composants font partie de ceux qui permettent un
indice de protection du servomoteur IP67.
3.3.3
Câbler la puissance et le contrôle
Borniers
le
bouchon
Français
de
Les borniers sont situés sur un
côté de l'ensemble électronique
et sont constituées de bornes à
vis. Il y a 2 principaux borniers :
er
le
1
sert
l'alimentation, le 2
la commande et la signalisation.
Les bornes de contrôle sont les
bornes 1 à 35 et 2 à 36
Bornes de puissance (3Ph/1Ph)
3Ph: L1, L2, L3 avec correction
de phase
1Ph: L (Tension), N (Neutre)
9
à
brancher
nd
à brancher
