4 COMMANDES DU SERVOMOTEUR

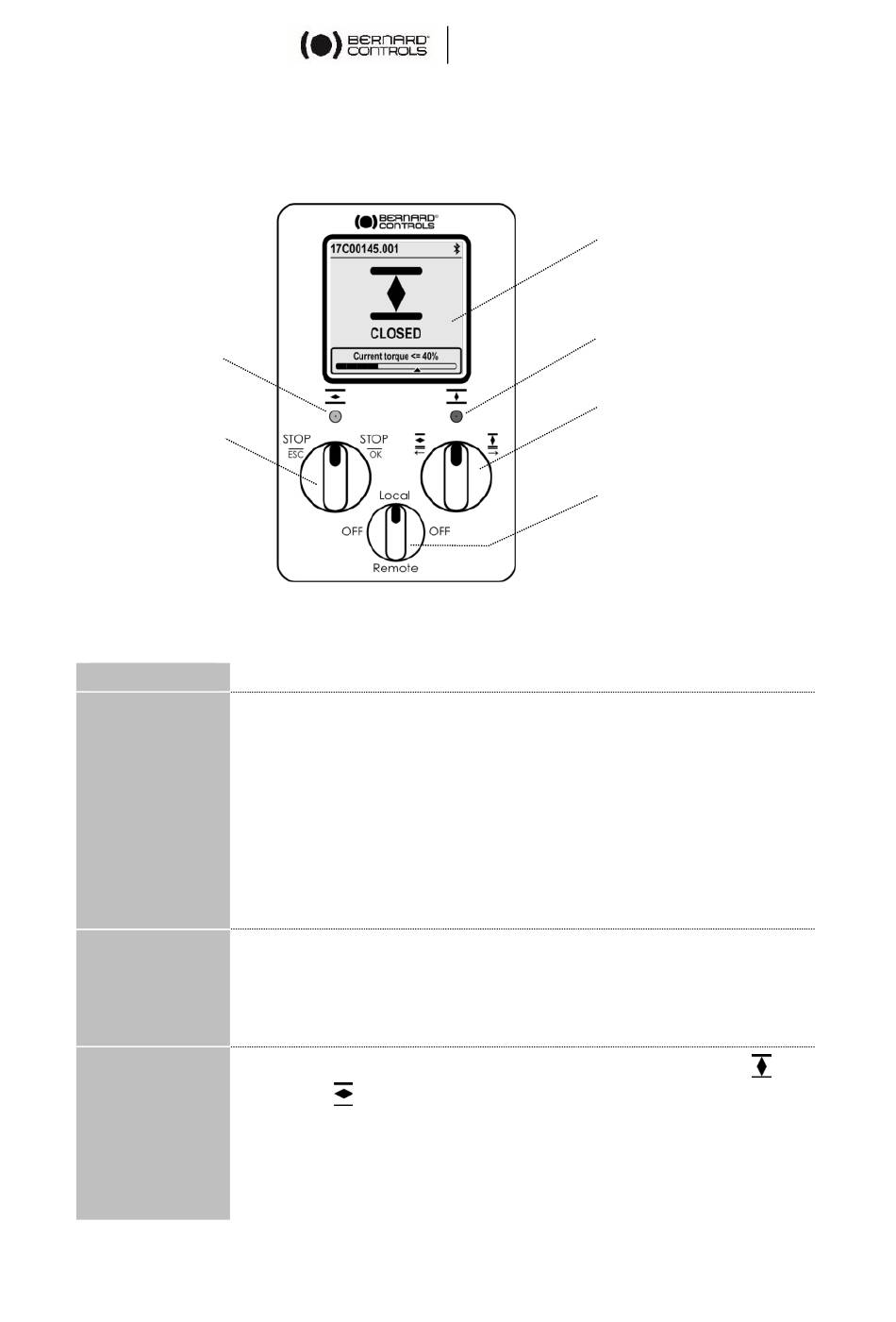

4.1 Panneau de commande
Diode 1
Bouton d'arrêt &
de validation
Le panneau de contrôle AT Logic comprend un écran, 2 boutons de
commande, 1 sélecteur de commande et 2 diodes configurables.
Ecran
L'écran affiche l'état du servomoteur ou le menu Logic
Le sélecteur de commande permet de choisir le mode :
Sélecteur
de
commande
Votre servomoteur est sur Local au démarrage.
Vous pouvez verrouiller le mode de commande avec un
cadenas optionnel en bas du panneau de contrôle.
Les boutons sont utilisés pour la manœuvre (indication
supérieure) ou la navigation dans les menus (indication
Boutons
inférieure). Une fois relâchés, ces boutons reviennent en
position centrale.
Les diodes indiquent l'état du servomoteur (FERMÉ
OUVERT
FERMÉ et vert pour OUVERT, et peuvent être réglées (voir
Diodes
le §5.8), selon votre pays.
Une clignote en fonctionnement selon le sens de la
course, et les deux lors de la connexion Bluetooth®.
 Local : le servomoteur est commandé par le panneau
de contrôle ou par Smartphone via Bluetooth®
 Remote : le servomoteur est commandé à distance
 OFF: les commandes sont désactivées
). Les couleurs par défaut sont rouge pour
Français
Affichage
Diode 2
Bouton d'ouverture / fermeture &
Sélecteur de mode
de commande
14
de navigation
