3 INSTALLATION DU SERVOMOTEUR
3.1 Fixer le servomoteur sur la vanne
Le servomoteur doit être fixé directement sur la vanne avec des
boulons appropriés ou via une interface appropriée.
Après fixation, l'actionneur peut fonctionner dans n'importe quelle
position.
Cependant :
ne pas porter le servomoteur par son volant pour éviter
d'endommager sa pignonnerie.
les presse-étoupe ne doivent pas être orientés vers le haut
(perte d'étanchéité à l'eau)
Il est recommandé de ne pas positionner le moteur vers le bas.
3.2 Ouvrir le compartiment de contrôle
Vous devez ouvrir le compartiment de commande et retirer le
couvercle pour câbler le servomoteur.
A l'ouverture, débranchez le câble du panneau de commande de la
carte mère pour éviter de l'endommager.

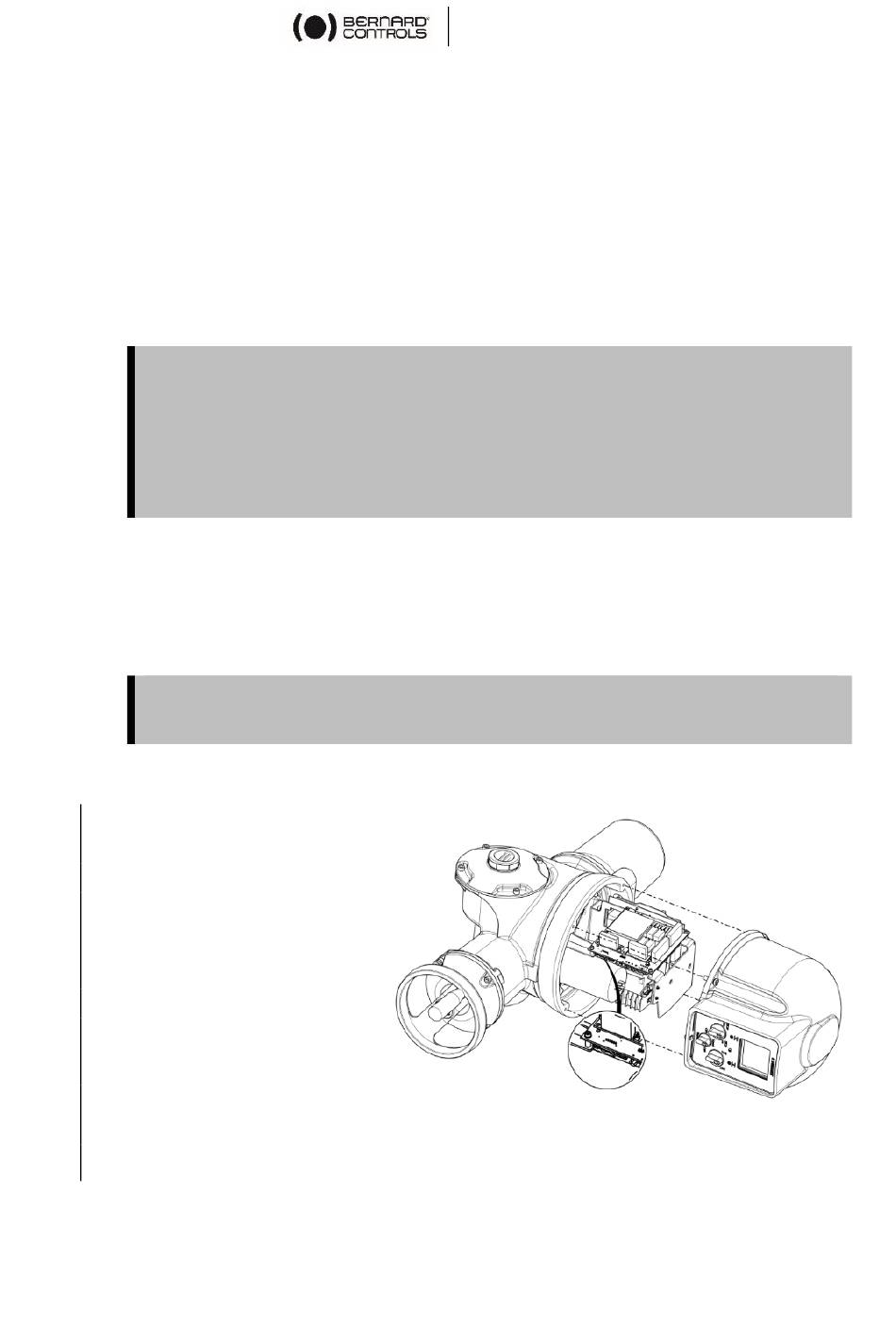

Comment retirer le couvercle
1. Avec une clé à pipe
de
10
tournevis
plate, dévissez du
carter ses 4 vis de
fixation.
2. Retirez le couvercle
selon son axe.
3. Quand la prise du
câble de couvercle
est accessible, débranchez-la de la carte mère.
4. Retirer le couvercle complètement.
ou
un
à
lame
Français
