3.3 Câblage électrique
Assurez-vous que les câbles ne sont pas alimentés en courant
électrique avant que le câblage soit fini et que le compartiment de
!
commande soit fermé.
Si vous avez besoin d'ouvrir le compartiment de commande, coupez
auparavant l'alimentation électrique du servomoteur.
3.3.1

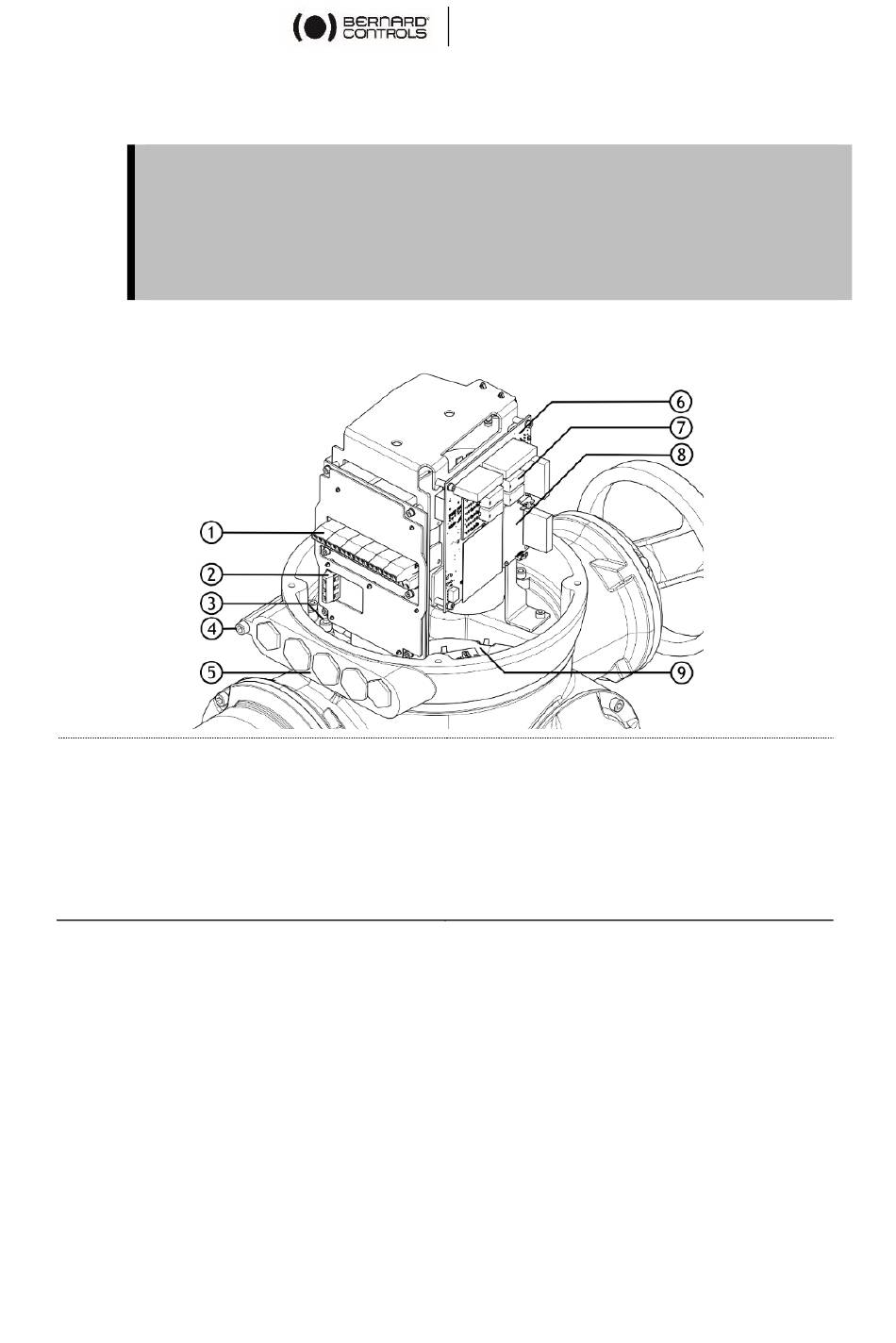

Composants (avec le couvercle ouvert)
1 – Bornier de contrôle
2 – Bornier de puissance
3 – Borne de masse interne
4 – Borne de masse externe
5 – Entrées de câble
La carte du panneau de contrôle est assemblée sur le couvercle du
servomoteur.
Français
6 – Carte mère
7 – Carte à 4 relais (option)
8 – Carte AI/AO (option)
9 – Module de réduction
