AIDES AU STATIONNEMENT
En vue avant ou en vue
arrière : lors des ma-
nœuvres en pente, les
objets affichés sur
l'écran multimédia sont en réali-
té plus proches ou plus éloignés
qu'ils ne le paraissent.
Prenez-le en compte pour ap-
précier correctement la dis-
tance avant toute manœuvre.

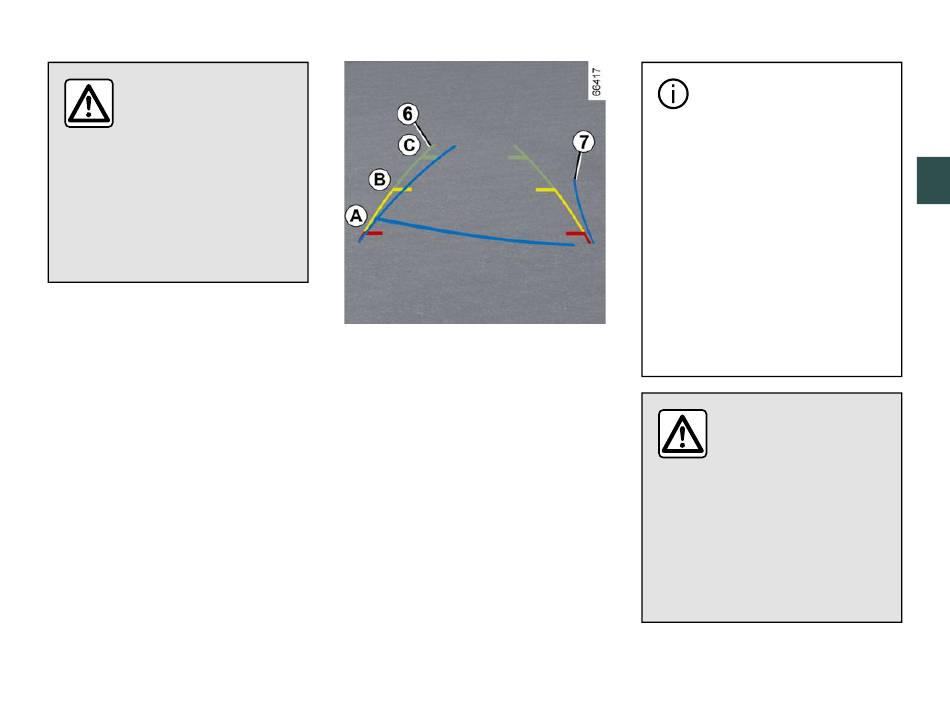

Gabarit fixe 6
La vue « avant » ou la vue « arrière »
retransmise sur l'écran multimédia
5 est accompagnée d'un ou de deux
gabarits 6 et 7 .
Ce système s'utilise d'abord à l'aide
d'un ou de plusieurs gabarits (mobile
pour la trajectoire, fixe pour la dis-
tance).
Le gabarit fixe est constitué de re-
pères de couleurs A , B et C indi-
quant la distance derrière le véhi-
cule :
– A (rouge) à environ 30 centi-
mètres du véhicule ;
– B (jaune) à environ 70 centimètres
du véhicule ;
– C (vert) à environ 150 centimètres
du véhicule.
Gabarit mobile 7 (suivant véhicule)
Il est représenté en bleu sur l'écran
multimédia 5 . Il indique la trajectoire
du véhicule en fonction de la posi-
tion du volant dans la vue avant et la
vue arrière.
Les gabarits présentés
pour les vues avant, ar-
rière et latérales sont une
représentation projetée sur sol
plat, cette information est à
ignorer lorsqu'elle se superpose
à un objet vertical ou posé au
sol.
Les objets qui apparaissent sur
le bord de l'écran multimédia
peuvent être déformés.
En cas de trop forte luminosité
(neige, véhicule au soleil...), la vi-
sion de la caméra peut être per-
turbée.
Du fait de la représen-
tation combinée des
caméras :
– les objets de dimensions éle-
vées (trottoir, véhicule...)
peuvent apparaître déformés
sur la vue plongeante ;
– les objets qui se trouvent au-
dessus du véhicule ne sont pas
affichés.
L a c o n d u i t e - 2 7 5
