IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
6.9

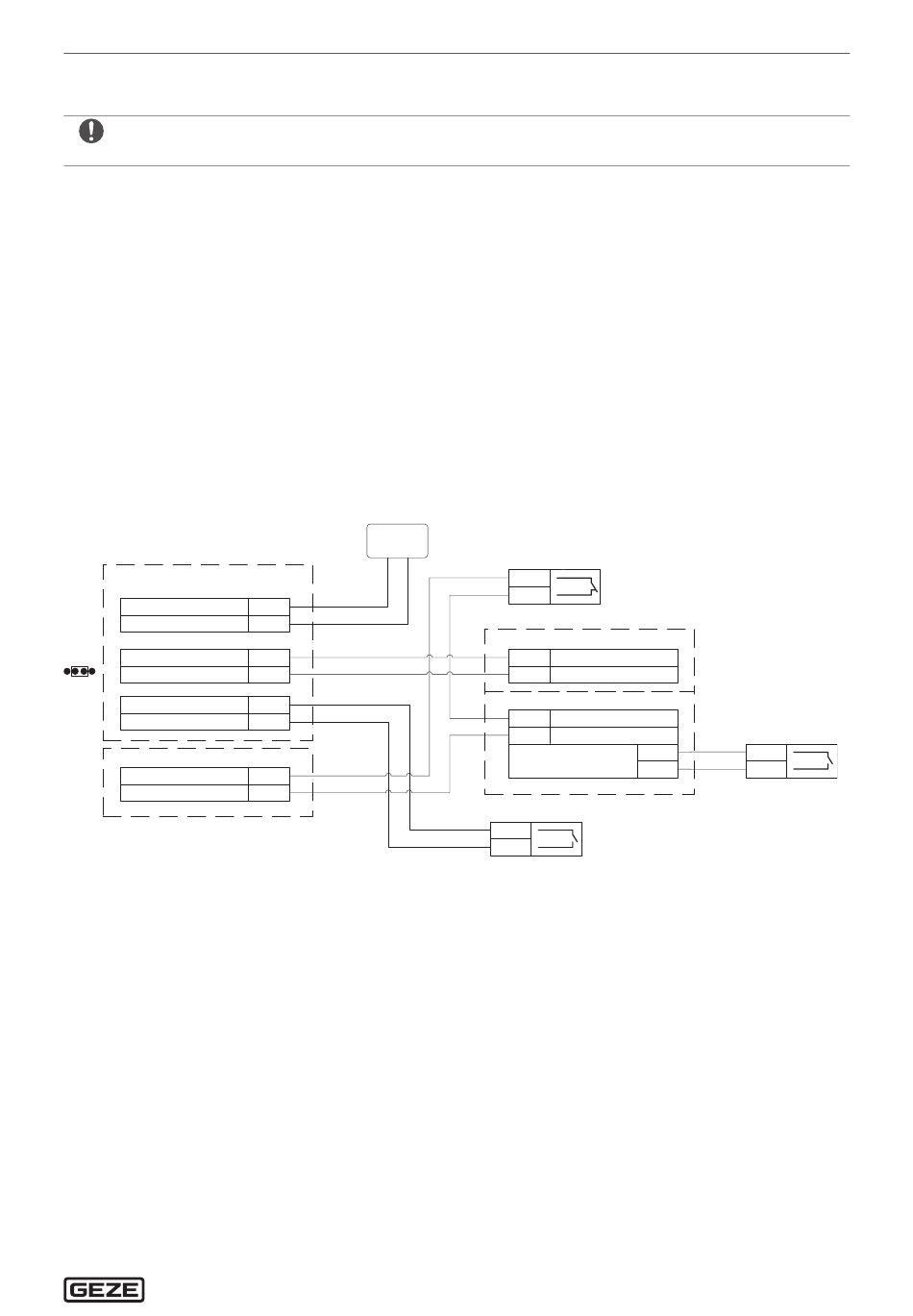

IQ Lock EL avec TSA160 NT (-F, -I) et centrale de détection incendie
Respecter les instructions de montage mécanique de la serrure motorisée IQ lock.
X
Respecter le plan de raccordement TSA160 NT, TSA160 NT-F, TSA160 NT Invers.
X
Débrancher le programmateur de fonctions de l'automatisme de portes.
X
Pour les automatismes de portes à 2 vantaux raccorder la commande au vantail de service.
X
Régler les paramètres de la commande DCU5 :
X
à avec programmateur-display : Définir le paramètre
(gâche électrique) sur
TO
à avec ST220 : Signal d'entrée Ž Contact de verrouillage sur gâche électrique.
Paramètre de la porte Ž Type de gâche électrique sur serrure motorisée.
à Alimentation électrique du MST 210 sur un bloc d'alimentation séparé NT 19.2-24 ou à partir de la commande
du DCU 5
à Le GND du DCU5 (borne TOE n° 1) doit être raccordé au GND du MST 210 (borne X7 n° 1), même en cas d'utili-
sation d'un bloc d'alimentation séparé.
à Avec des programmateurs de fonctions similaires (programmateur-display / sélecteur de fonctions à touches /
sélecteur de fonctions mécanique), la fonction Jour de la serrure ne peut pas être utilisée.
à En cas d'utilisation du mode de fonctionnement "Déverrouillage permanent" ou "Jour", le cavalier (J1) du MST
210 doit être défini sur 2/3 (« Raccordement via tension d'alimentation 24 V DC externe »).
à En cas d'utilisation du mode de fonctionnement "Nuit", le détecteur de fumée du MST 210 doit être relié.
La serrure peut également être désactivée par un système de détection incendie fourni par le client.
MST 210
X7
GND in
24 V DC in
X4
COM Rauchmelder
J P 1
NC Rauchmelder
X5
24 V DC
Türkontakt (IN)
Rauchschaltzentrale - Ausgang Alarm
24 V DC
GND
(serrure motorisée)
0 3
24V DC
NT 19.2-24
BK / RD
1
RD
3
8
9
2
6
+
-
(contact de verrouillage) sur
®®
Unterbrechertaster „Tür schließen"
COM
NC
DCU5
2
24 V DC
1
GND
Netzabschaltplatine (ID Nr. 067581)
1
RSZ_24 V DC
2
RSZ_GND
1
Reset
2
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
Plans de raccordement
(gâche électrique) et
0 2
Reset - Taster
COM
NO
35
