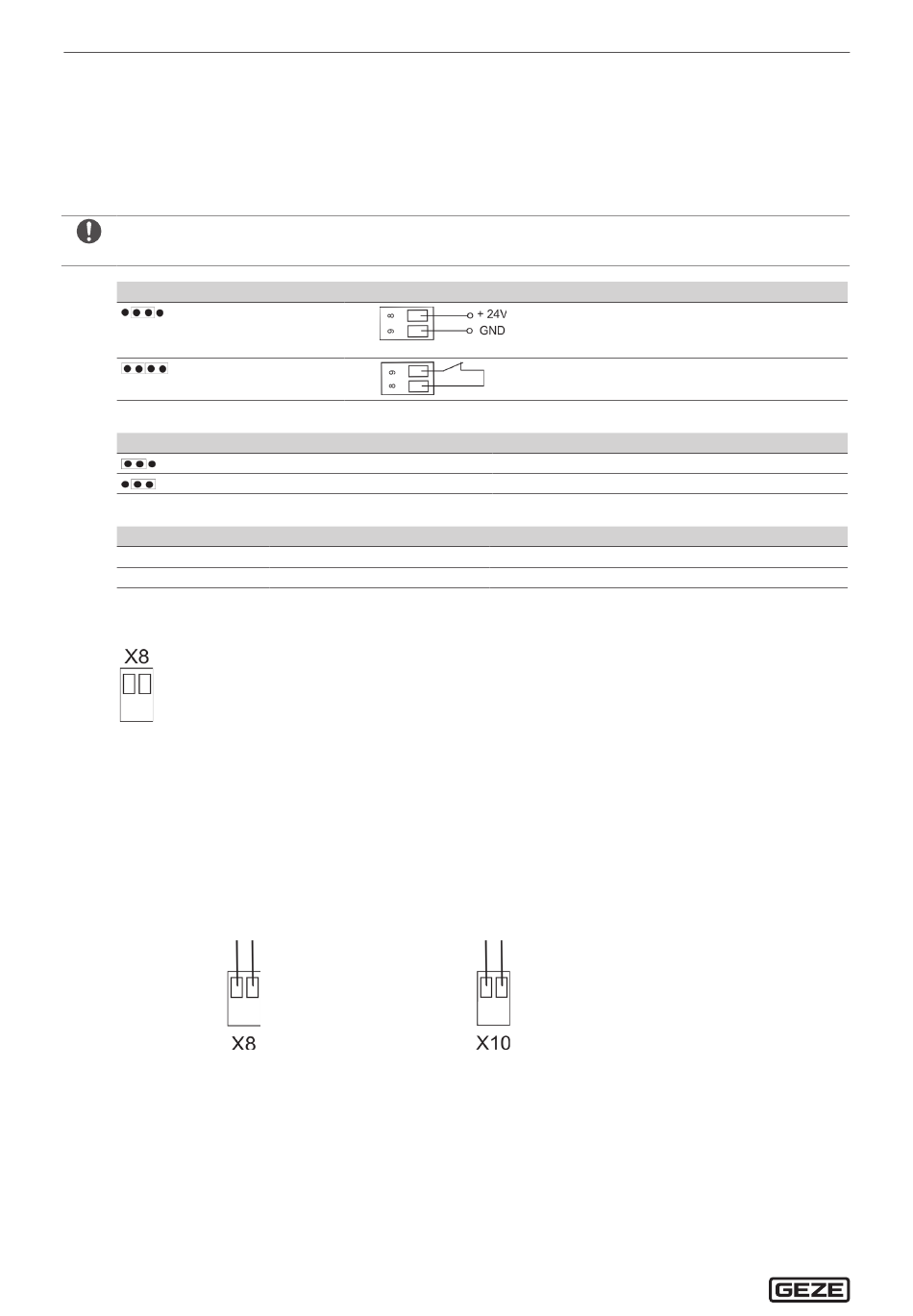

Raccordement électrique
5. 1 .8
Détecteur de fumée
Sur la borne X4, numéro de signal 8 et 9, il est possible de raccorder un détecteur de fumée. Le détecteur de
fumée coupe la commande de sa tension d'alimentations et permet ainsi de faire en sorte que la serrure retourne
dans sa position d'origine sécurisée (Nuit) grâce à l'accumulateur d'énergie intégré, et ce peu importe son mode
de fonctionnement actuel.
Possibilités de raccordement
Si l'installation est utilisée sans détecteur de fumée, un pont doit être établi entre les bornes 8 et 9.
Position de cavalier JP1
Tension de service
Position de cavalier JP2
Fusibles
Désignation
F1
F2
5. 1 .9
Surveillance anti-vandalisme ou contact du cylindre
24 25
A l'aide d'un commutateur (voir chapitre 6.4.1 et 6.4.2) sur la serrure motorisée, il est possible de choisir entre les
modes de fonctionnement sabotage et contact du cylindre. (Le commutateur est réglé sur contact du cylindre
à la livraison).
Env. 5 mm au-dessus du fouillot à droite du bord du coffre se trouve une réservation rectangulaire dans le coffre.
On peut commuter ici le mode de fonctionnement avec un tournevis (taille 1) (S = sabotage, C = contact du cylindre).
Contact du cylindre
En mode de fonctionnement Contact du cylindre, une activation du cylindre de fermeture est transmise aux
bornes X8.25 et X8.24. Le couvercle est également surveillé par les bornes X10.23 et X10.22.
Contact du cylindre
24 25
18
Raccordement du détecteur de fumée
X4
X4
Valeur
1 A, SMF 125 V, flink
1 A, SMF 125 V, flink
Contrôle du couvercle
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
Description
Raccordement via une tension d'alimen-
tation externe 24 V (protection contre la
mauvaise polarisation)
Raccordement via un contact normalement
fermé sans potentiel
Description
Tension de service 12 V
Tension de service 24 V
Description
Sécurité d'entrée 24 V interne
Fusible de l'alimentation externe du détecteur de fumée
22 23
