5. 1 .3
Filtre passe-bas (TPF)
Nouveau à partir de mi-2014.
Le filtre passe-bas (TPF) garantit une meilleure commande de la serrure motorisée IQ lock EL/IQ lock EL DL. Pour
cela, le câble de commande du motoréducteur (conducteurs rouge et noir) ne doit pas être raccordé directement
à la commande de la serrure motorisée MST 210, mais à la borne X12 de la platine supplémentaire du TPF.
Le TPF est optimisé pour la nouvelle unité d'entraînement du motoréducteur dans la serrure ainsi que pour le
nouveau logiciel (voir chapitre 5.1.4 et chapitre 5.1.6). Le TPF peut également être raccordé aux serrures de l'ancien
modèle en respectant les conditions mentionnées dans le chapitre 5.1.7.

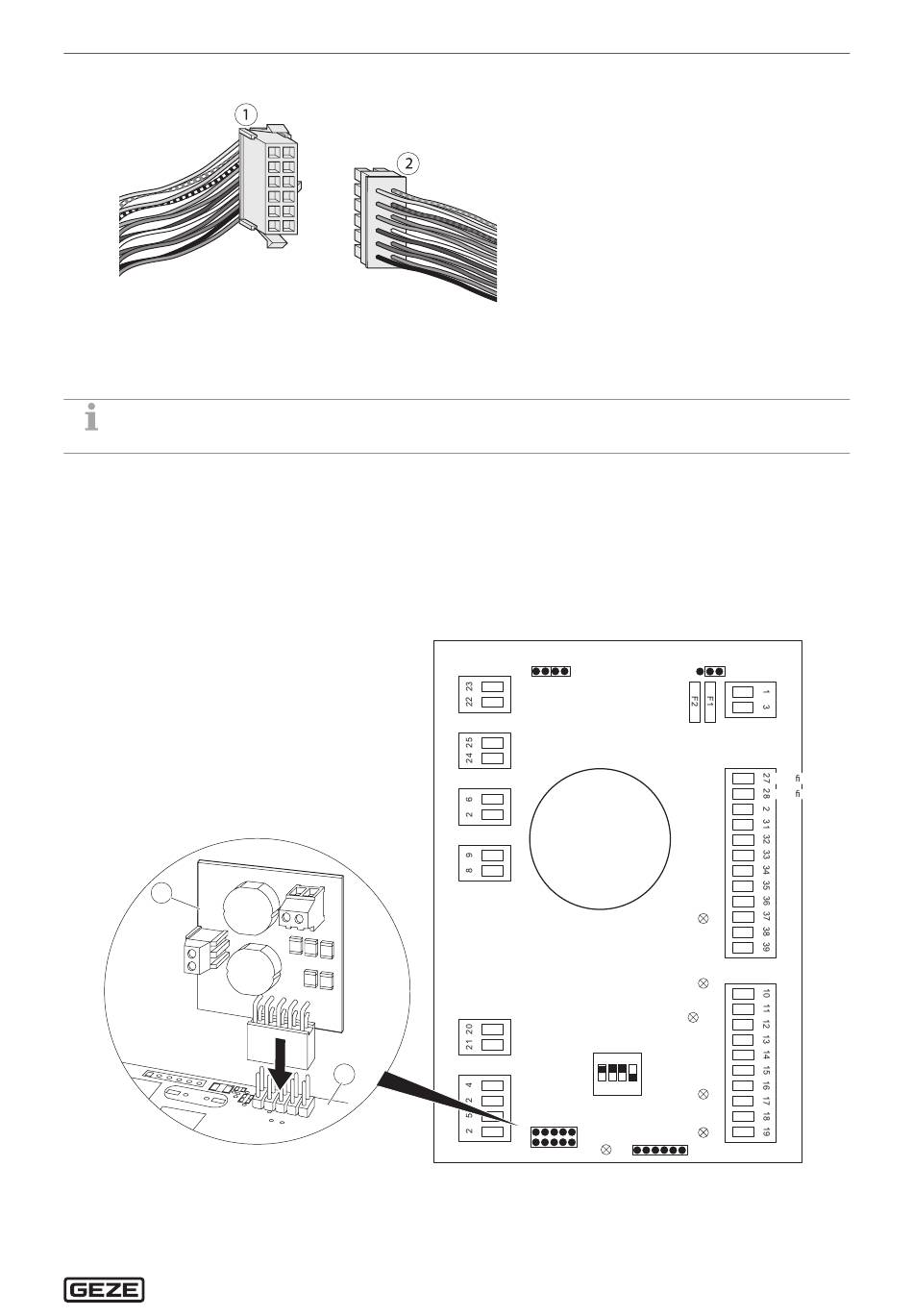

Brancher la platine TPF sur le MST 210
1
X 1 1
Brancher la platine TPF (1) sur la prise X9 de la commande de la serrure motorisée MST 210 (2).
X
6
12
6 12
1
7
1
7
X 1 2
X 1 3
2
PIN
Prise IQ lock EL /
IQ lock EL DL (1)
1
noir
rouge
2
bleu
3
4
orange
gris
5
jaune
6
7
vert
marron
8
blanc
9
violet
10
11
blanc/noir
blanc/brun
12
JP1
X10
X8
X5
X4
X3
ON
X6
1 2 3 4
X9
LED1
Raccordement électrique
Raccordement électrique (2)
noir
rouge
bleu
rose
gris
jaune
vert
marron
blanc
violet
rouge/bleu
gris/rose
JP2
X7
X1
Passe ltre bas X11
Passe ltre bas X11
LED2
LED3
X2
LED4
LED5
LED6
X11
