Plans de raccordement
6.8

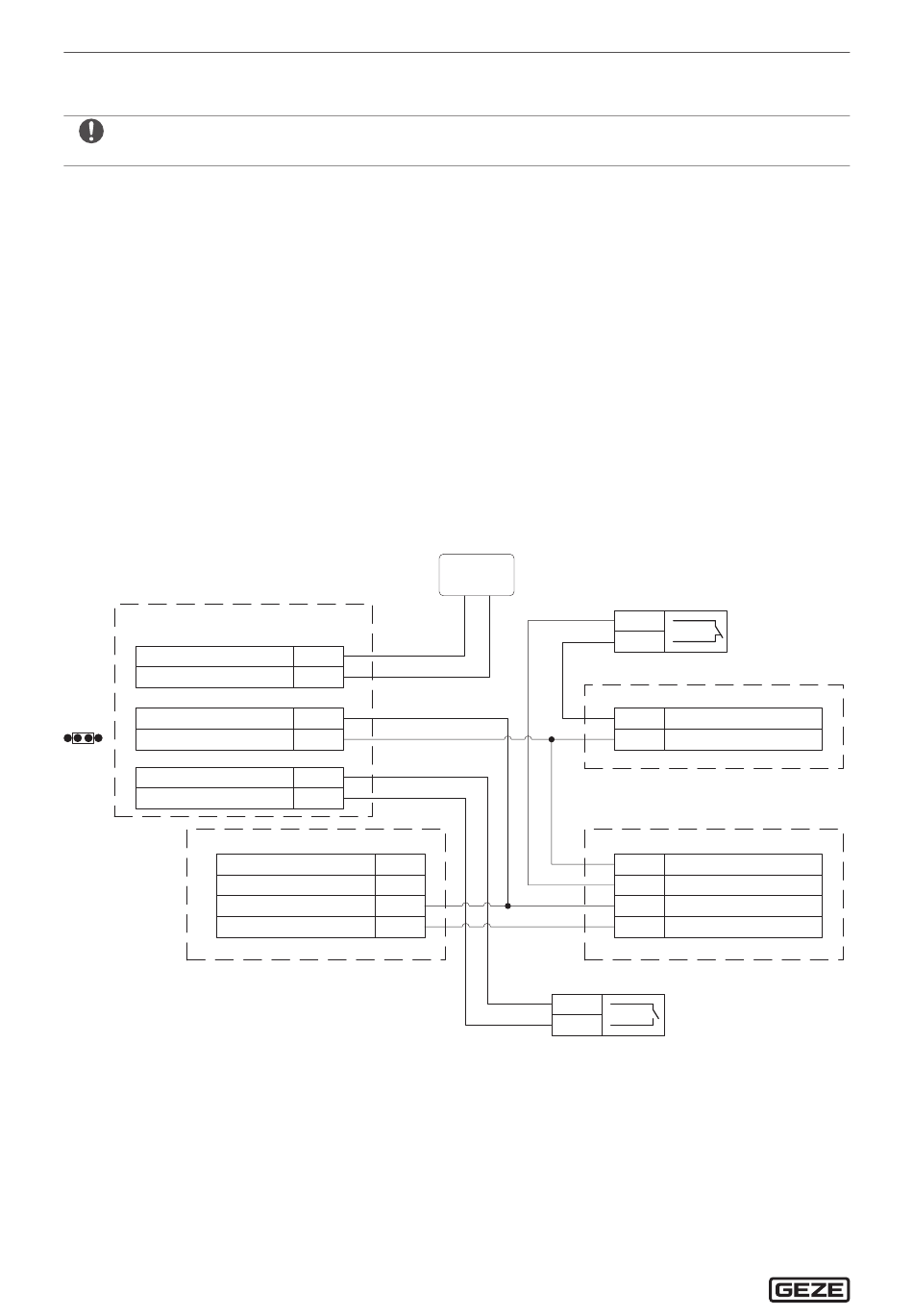

IQ Lock EL avec EMD (-F, -I-) et centrale de détection incendie
Respecter les instructions de montage mécanique de la serrure motorisée IQ lock.
X
Respecter le plan de raccordement EMD, EMD-F, EMD Invers.
X
Pour les automatismes de portes à 2 vantaux raccorder la commande au vantail de service.
X
Régler les paramètres sur la commande DCU2, DCU2-F, DCU-I :
X
à avec DPS :
a1
(contact normalement fermé) et
à avec ST220 : Signal Ž Signal de sortie Ž PA1 sur Commutation jour/nuit.
Signal Ž Signal de sortie Ž Type de contact du pêne sur gâche électrique
Paramètre de la porte ŽType de gâche électrique sur serrure motorisée.
à Alimentation électrique du MST 210 sur un bloc d'alimentation séparé NT 19.2-24 ou à partir de la commande
du DCU 2
à Mettre le cavalier JP1 du MST210 sur 2/3 ("Raccordement via tension d'alimentation 24 V DC externe").
EMD Invers
à Lorsque la sortie de gâche électrique de l'EMD-Inverse est paramétrée pour serrure motorisée, la porte n'est
plus maintenue dans l'installation de fermeture que par l'IQ Lock EL, plus par l'automatisme de portes.
à En cas d'ouverture manuelle via le poussoir de porte en situation de panique, la porte s'ouvre sous l'action de
la charge du ressort.
à A l'expiration du temps de maintien en ouverture, la porte se ferme électromécaniquement et l'IQ Lock EL se
verrouille.
à L'EMD détecte également sans signal de commande lorsqu'on ouvre la porte.
MST 210
X7
GND in
24 V DC in
X4
COM Rauchmelder
J P 1
NC Rauchmelder
X5
24 V DC
Türkontakt (IN)
DCU2-F
RSZ SF
RSZ_GND
RSZ_24 V DC
Zweiter Antrieb
RSZ_GND
34
sur
(Commutation Jour-Nuit, Paramètre
1 8
(gâche électrique) sur
TO
BK / RD
1
RD
3
8
9
2
6
61
62
63
61
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
(contact de verrouillage) sur
®®
(serrure motorisée)
0 3
24 V DC
NT 19.2-24
Unterbrechertaster „Tür schließen"
Rauschschaltzentrale - Ausgang Alarm
DCU2-F
RSZ GF
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
0 2
COM
NC
+
24 V DC
-
GND
61
RSZ_GND
62
RSZ_24 V DC
63
Zweiter Antrieb
61
RSZ_GND
