Raccordement électrique
5
Raccordement électrique
Utilisez des extrémités du câble.
X
à Les travaux sur les équipements électriques (IQ AUT, IQ lock EL, IQ lock EL DL, IQ lock EM, IQ lock EM DL, IQ
lock C, IQ lock C DL) ne doivent être réalisés que par un électricien qualifié.
à Le raccordement électrique doit être effectué conformément aux dispositions obligatoires de la VDE et des
EVU locales.
Le raccordement électrique pour la serrure motorisée (IQ Lock EL DL) et la serrure à pêne à pression (IQ lock EM,
IQ Lock EM DL) doit être réalisé conformément aux plans de raccordement joints.
Pour cela, les données techniques fournies (voir chapitre 4) doivent être respectées :
à La tension nominale du motoréducteur / des aimants dans la serrure avec la tension de sortie du bloc d'alimentation
ou de l'appareil d'alimentation.
à La puissance nominale du motoréducteur / des aimants dans la serrure avec la puissance de sortie du bloc
d'alimentation ou de l'appareil d'alimentation.
à La puissance de commutation maximum des contacts de commutation avec la puissance respective à alimenter.
5. 1

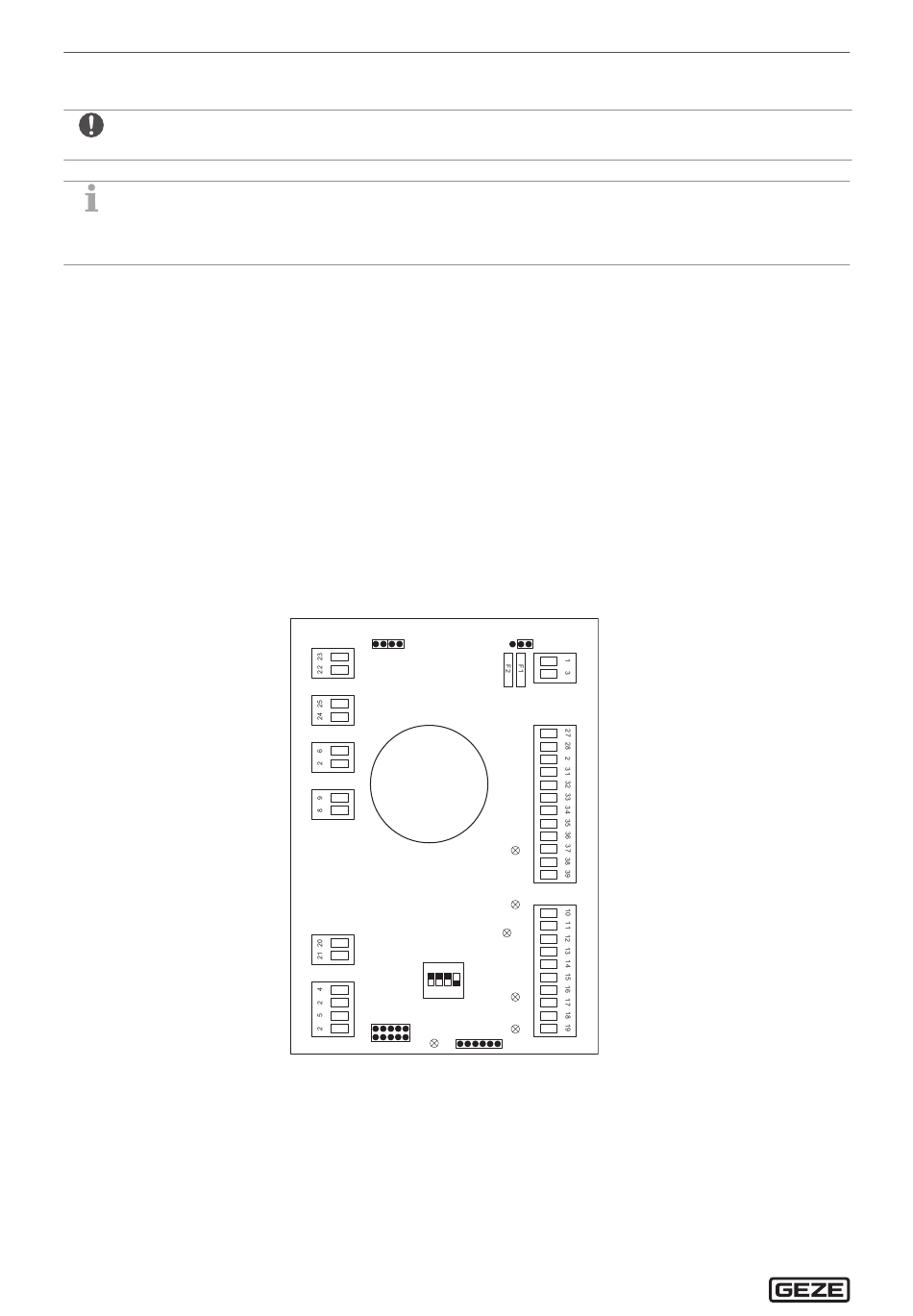

Commande de serrure motorisée MST 210 en combinaison avec le IQ lock EL / IQ
lock EL DL
5. 1 . 1
Raccordements
X10 Contrôle du couvercle
(OUT)
23 NC
22 COM
X8 Contact du cylindre /
Sabotage (OUT)
25 NO / NC
24 COM
X5 Contact de porte (IN)
6
NO / NC
2
24 V ext.
X4 Détecteur de fumée (IN)
9
NC
8
COM
Si aucun détecteur de fumée
X
n'est utilisé, placer des ponts.
Pour d'autres possibilités
d'utilisation (24 V), voir les pages
suivantes.
X3 Pêne à contact
de commutation (OUT)
21 COM
20 NO
X6 Mode de
fonctionnement (IN)
4 Jour/nuit
2
24 V ext.
5
Validation
2
24 V ext.
12
Cavalier
Fonction détecteur de fumée
JP1
JP2
12 V / 24 V
JP1
X10
X8
X5
X4
X3
ON
X6
1 2 3 4
X9
LED1
Diodes lumineuses
LED1 Tension d'alimentation LED4 Panne/Alarme
LED2 Jour/Nuit (Jour = on)
LED3 Validation
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
JP2
X7
X1
LED2
LED3
X2
LED4
LED5
LED6
X11
LED5 Poussoir de porte
LED6 état de la porte
X7 Alimentation
1
GND in
3
12V / 24 V DC in
X1 Serrure
27 câble noir
28 câble rouge
2
câble bleu
31 câble rose
32 câble gris
33 câble jaune
34 câble vert
35 câble brun
36 câble blanc
37 câble violet
38 câble rouge/bleu
39 câble gris/rose
X2 Sorties
10 Relais Jour/Nuit COM
11 Relais Jour/Nuit NO
12 Relais Validation COM
13 Relais Validation NO
14 Relais Panne/Alarme COM
15 Relais Panne/Alarme NC
16 Relais Poussoir de porte COM
17 Relais Poussoir de porte NO
18 Relais état de la porte COM
19 Relais état de la porte NO
X9 RS485 Interface
X11 Interface de programmation
