IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
Configuration/Sortie 1
La sortie 2 est définie sur le retour « Déverrouillée ». La sortie 1 peut être configurée.
à « Verrouillé » : La sortie est fermée, si la tige d'entraînement de l'IQ AUT est en position verrouillée.
à « SW + 6 sec. » : La sortie est fermée, si la touche de saisie est activée. Au bout de 6 secondes, la sortie est
réinitialisée.
à « Alarme » : La sortie est fermée dès qu'une alarme est présente.
Configuration/Protection incendie
Si cette option est active, le IQ AUT peut uniquement être contrôlé à partir de l'interface BUS, afin de pouvoir
déterminer une erreur de transmission (par ex. une coupure de câble, un court-circuit, etc.). Pour ce faire, il est
nécessaire de disposer d'un IO 420 capable d'envoyer les ordres adaptés au IQ AUT et de le contrôler.
Diagnostic/Etat du capteur
La tringle motorisée IQ AUT est équipé de 5 capteurs internes. Ce menu
affiche les capteurs actifs.
Actualiser le tableau :
Maintenir le bouton-poussoir « Enter » enfoncé.
X
Ce menu est utile pour les techniciens de service.
5.3

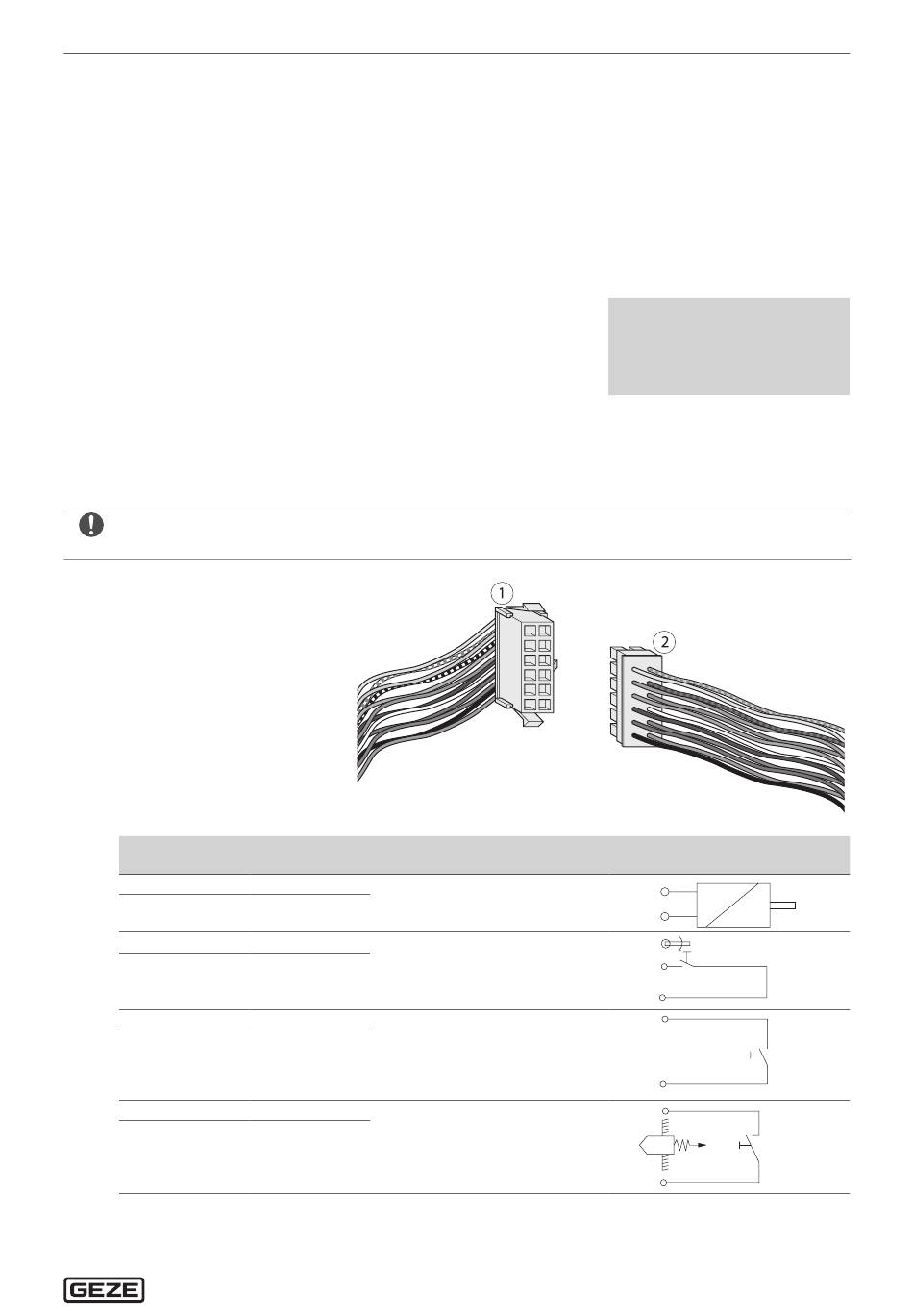

Serrure à pêne à pression IQ lock EM
Câble de raccordement
Si la polarité est mauvaise, le poussoir extérieur ne peut pas être couplé (protection contre la mauvaise polarisation).
1
Prise IQ lock EM / IQ
lock EM DL
2
Raccordement
électrique
PIN Prise IQ lock
EM (1)
1
noir
2
rouge
3
bleu
7
vert
4
orange
6
jaune
5
gris
8
marron
Raccordement
Fonction
électrique (2)
noir
Aimant - Alimentation GND
Aimant + 24 V DC
rouge
bleu
Contact de poussoir de porte (NO)
Contact fermé :
vert
poussoir de porte actionné
rose
Validation du contact (NO)
Contact fermé :
jaune
poussoir de porte embrayé, la porte
peut être déverrouillée en actionnant
la poignée
gris
Loquet de secours (NO)
Contact fermé :
marron
loquet auxiliaire actionné (porte
fermée)
Verrouiller :
Déverrouiller 1 :
Déverrouiller 2 : –
6
12
6 12
1
7
1
7
Contact
PIN 1
– GND
PIN 2
+ 24 V DC
PIN 3
PIN 7
PIN 4
Validation
PIN 6
PIN 5
PIN 8
Raccordement électrique
Tringle
RAD
*
*
