Entrées
Chaque entrée peut être connectée à un périphérique tel qu'un détecteur ou un
contact de porte.
En fonction des paramètres, les entrées du CDC4-EN peuvent détecter certains
états (Actif, Normal, Circuit ouvert, Court-circuit, Anomalie ou Anti-masque,
notamment).
Les entrées sont configurées de la même manière que sur la centrale ATSx500A
Advisor Advanced. Pour obtenir des informations supplémentaires, consultez le
manuel d'installation et de programmation de la centrale ATSx500A
Advisor Advanced.
Connexion de lecteur Wiegand
La double interface Wiegand CDC-2DWIF peut recevoir jusqu'à deux lecteurs
Wiegand.

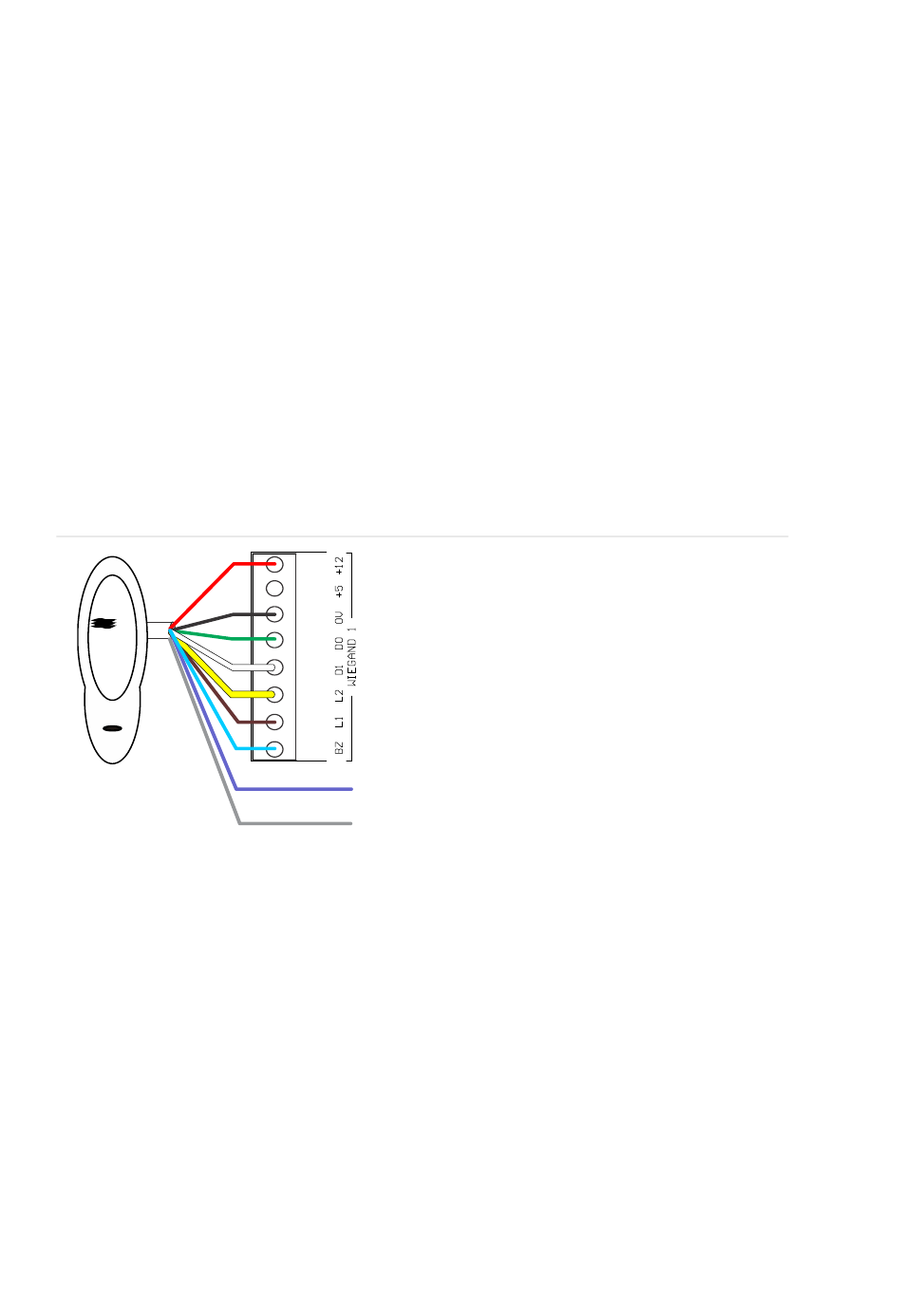

La Figure 8 ci-dessous donne un exemple de câblage avec un lecteur de cartes
ATS1190.
Figure 8 : Connexion d'un lecteur de cartes ATS1190
Le fil violet (sortie à collecteur ouvert) peut être connecté à une entrée, via une
résistance, afin de fonctionner comme une entrée d'autoprotection (reportez-
vous au guide d'installation du lecteur pour obtenir des informations
supplémentaires).
le câble avec les lecteurs de carte ATS1190 est illustré sur la
Remarque :
Figure 8 ci-dessus. D'autres lecteurs Wiegand peuvent être connectés à l'aide
d'un câble blindé à six conducteurs (de type Belden 9536 ou équivalent).
Consultez également la section « Caractéristiques techniques » en page 33.
24
Rouge : +12 V (+12)
+5 V (+5)
Noir : 0 V (0V)
Vert : Data 0 (D0)
Blanc : Data 1 (D1)
Jaune : LED 2 (L2)
Marron : LED 1 (L1)
Bleu : Buzzer (BZ)
Violet : OC
Blindage : Mise à la terre
Contrôleur de portes CDC4-EN Manuel d'installation
