Informations générales sur l'installation
AVERTISSEMENTS
•
Débranchez l'alimentation secteur avant d'ouvrir le coffret. Débranchez la
prise secteur de la prise murale ou utilisez le disjoncteur dédié.
•
Déconnectez la batterie (le cas échéant).

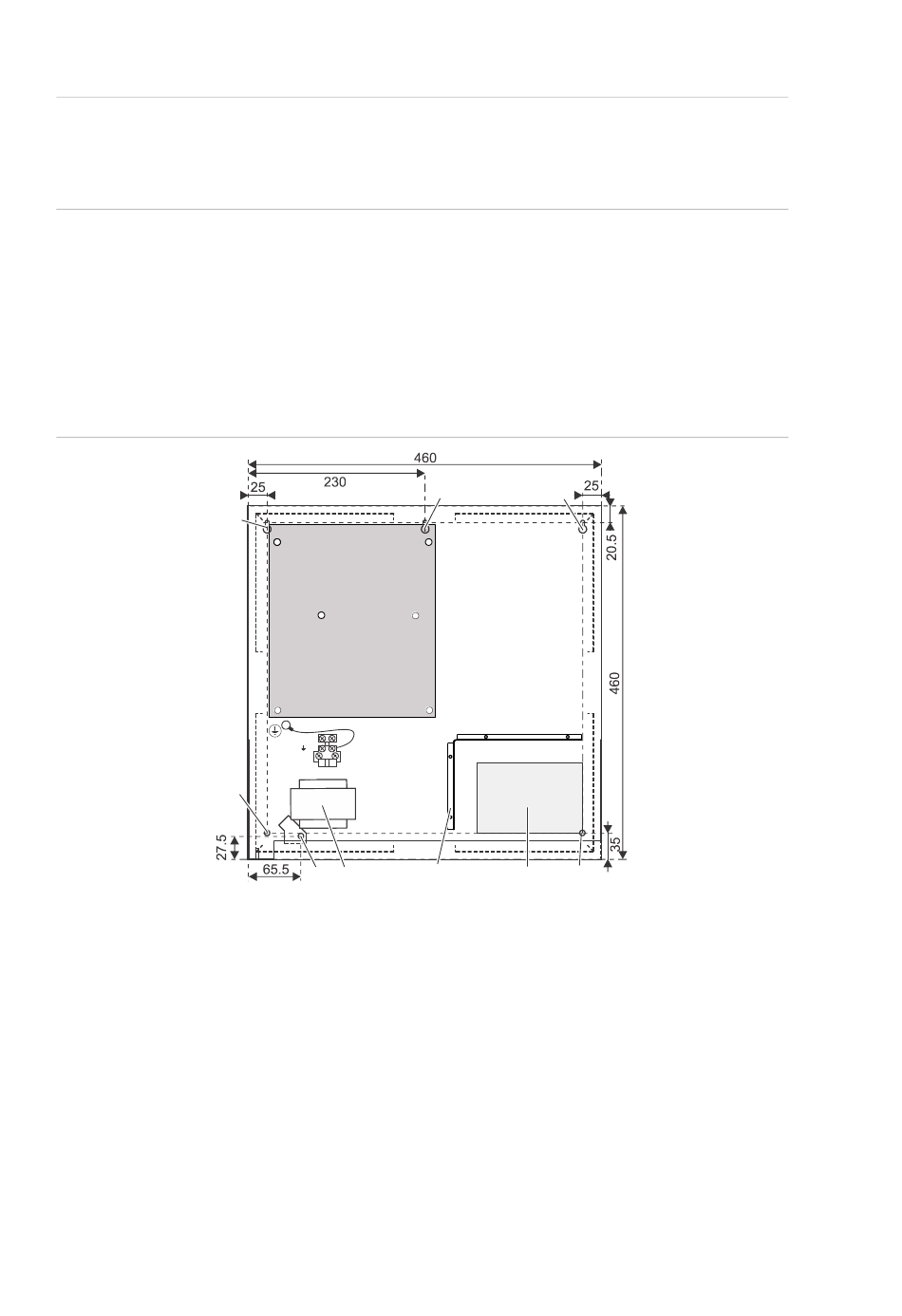

Boîtier du contrôleur CDC4-EN
Le boîtier, avec ses orifices de montage (représentés par le chiffre 1), est illustré
sur la Figure 1, ci-dessous.
Toutes les dimensions sont exprimées en millimètres.
Figure 1 : Boîtier du contrôleur CDC4-EN
( ) 1
( ) 1
(1) Orifices pour montage mural du boîtier
(2) Supports de montage du circuit imprimé
(3) Bornier secteur à fusibles
(4) Orifice de montage pour le support de
l'interrupteur d'autoprotection
Carte mère du contrôleur
Installez, dans le boîtier, les six entretoises fournies pour le circuit imprimé afin
de positionner ce dernier comme illustré sur la Figure 1, ci-dessus.
2
( ) 1
(2)
(2)
(2)
(2)
(2)
(2)
N
(3)
L
( ) 4
( ) 5
(6)
(5) Transformateur
(6) Protection de la batterie
(7) Batteries
( ) 1
(7)
( ) 1
Contrôleur de portes CDC4-EN Manuel d'installation
