Câblage du relais de verrouillage de la porte
La Figure 7 ci-dessous indique comment procéder au câblage des borniers de
relais.

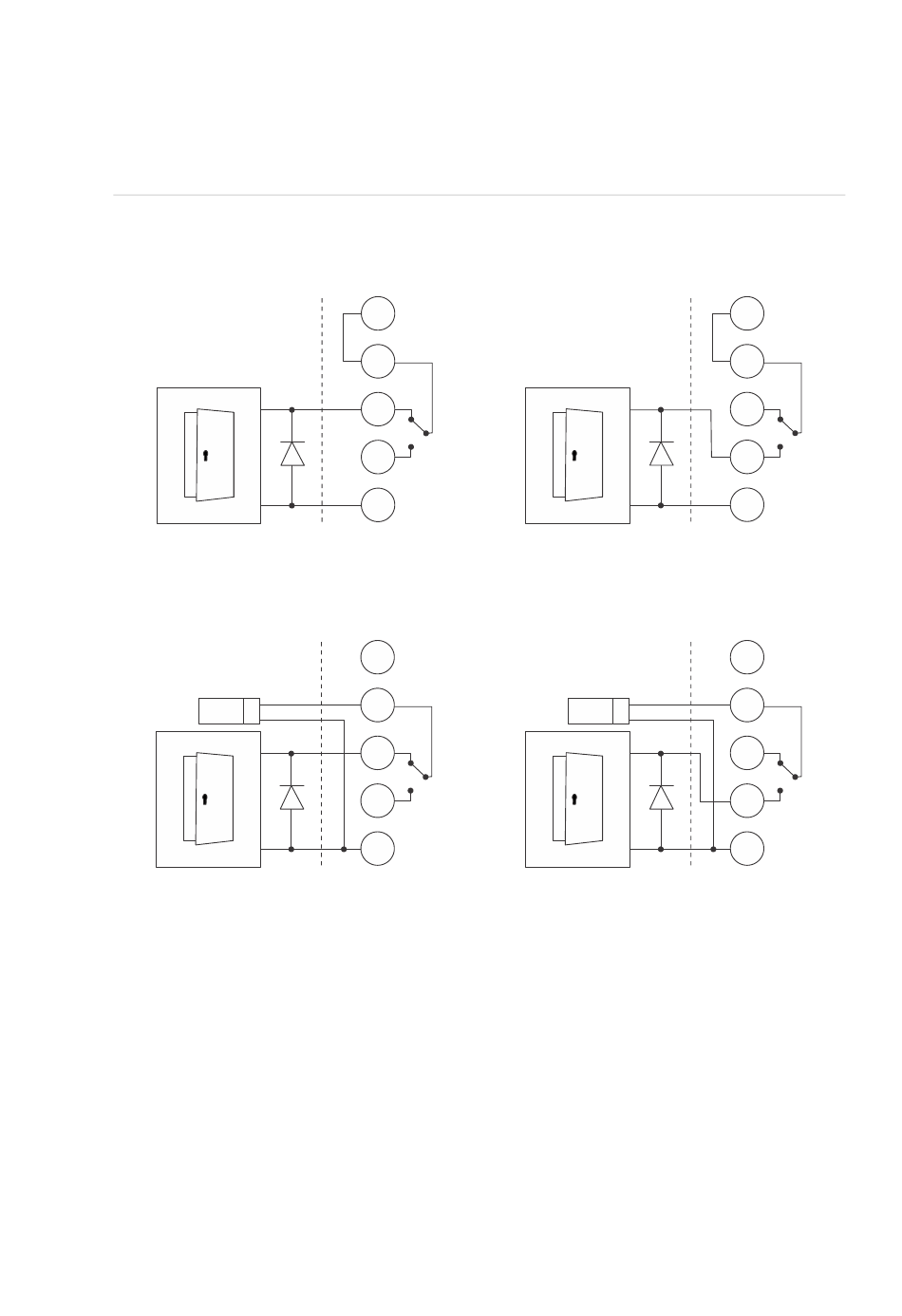

Figure 7 : Possibilités de câblage pour le système de verrouillage de la porte (relais hors
tension illustré)
Dispositif de verrouillage alimenté par
le contrôleur
Dispositif à rupture
Dispositif de verrouillage alimenté en
externe
Dispositif à rupture
+
PSU
-
Une diode de roue libre de type 1N4004 doit être utilisée dans de
Remarque :
tels circuits. Elle doit être placée à proximité du système de verrouillage.
Si les dispositifs de verrouillage sont alimentés par le contrôleur de portes,
consultez la section « Caractéristiques techniques » en page 33.
Si les dispositifs de verrouillage sont alimentés par une alimentation externe, ou
si les relais sont employés à d'autres fins, tenir compte de la caractéristique des
contacts des relais. Consultez la section « Caractéristiques techniques » en page
33, pour connaître la capacité de commutation des relais.
Contrôleur de portes CDC4-EN Manuel d'installation
Dispositif de verrouillage alimenté par
le contrôleur
Dispositif à émission
+12
COM
NC
NO
0 V
Dispositif de verrouillage alimenté en
externe
Dispositif à émission
+12
COM
NC
NO
0 V
+12
COM
NC
NO
0 V
+12
+
COM
PSU
-
NC
NO
0 V
23
