afin d'éviter de plier la carte mère, assurez-vous d'utiliser les six vis à
Attention :
tête cylindrique M3 x 10 fournies pour fixer celui-ci aux entretoises du boîtier.
Reportez-vous à la Figure 2 ci-dessous pour connaître l'emplacement des
orifices de montage (représentés par le chiffre 1). Sur le circuit imprimé, les
orifices de montage comportent les mentions MT1 à MT6.
Lors du montage du circuit imprimé, procédez comme suit :
•
Ne laissez pas les outils entrer en contact avec la surface ou les composants
du circuit.
•
N'éraflez pas le circuit imprimé sur le boîtier ou sur d'autres surfaces lors du
montage.
•
Ne faites pas plier le circuit lors de son installation, ou au cours de
l'installation ou du retrait des connecteurs. Fournissez-lui un support
supplémentaire.
•
Ne retirez pas les connecteurs du circuit à l'aide d'un outil positionné entre le
connecteur et les composants adjacents.
•
Placez uniquement le circuit sur une surface plane, propre, non conductrice
et sans danger en termes de décharges électrostatiques (pas d'établi ou
autres surfaces de ce type).
•
Ne mettez pas sous tension un circuit placé sur un établi.

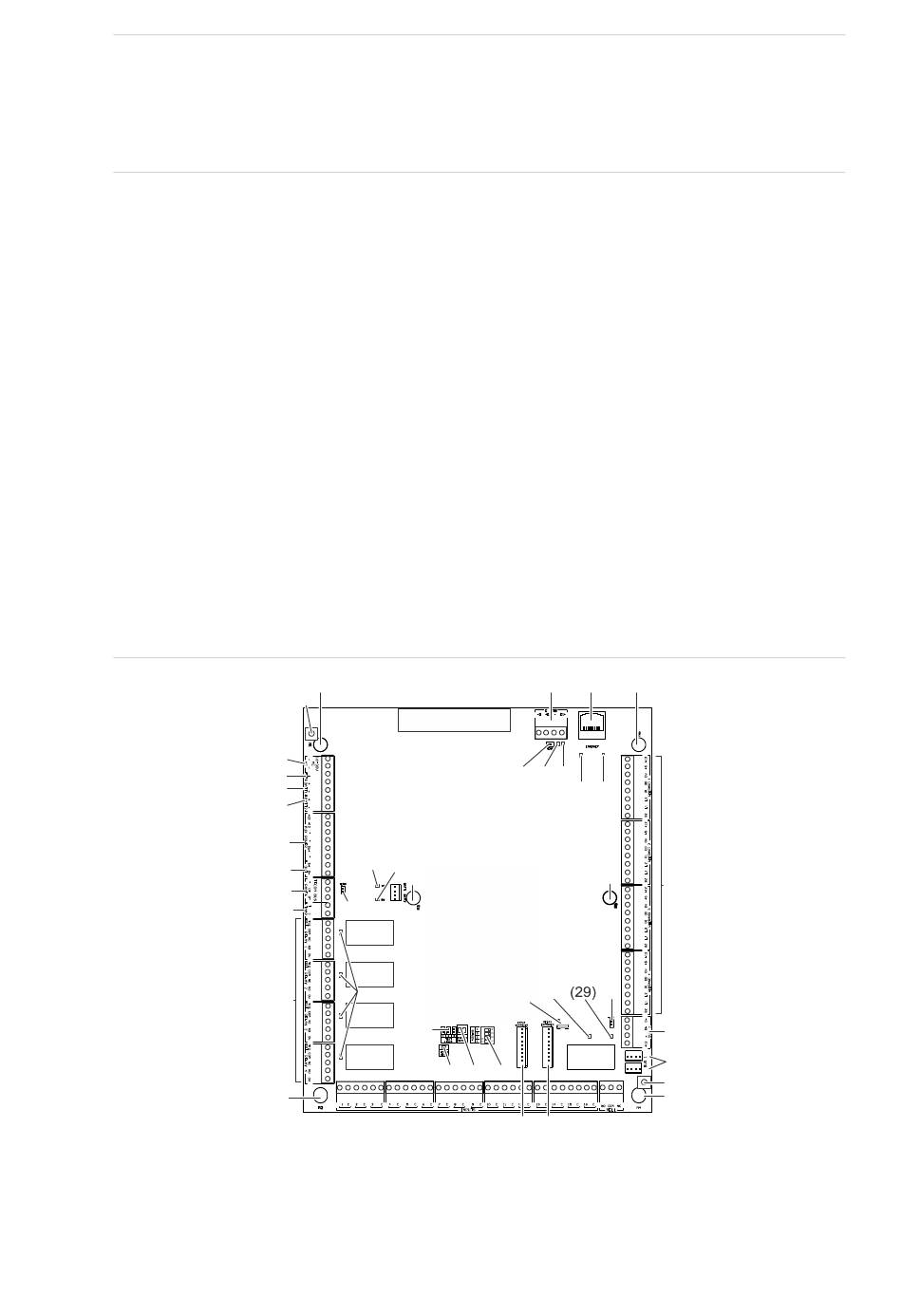

Figure 2 : Circuit imprimé du contrôleur de portes CDC4-EN
( ) 2
(3)
( ) 4
(5)
(6)
(7)
( ) 8
( ) 9
( 0)
1
( ) 1
(1) Orifices de montage.
connectés à la terre.
(2) Bornes d'alimentation CA. Connectez la sortie du transformateur. Reportez-vous aux
sections « Entrée d'alimentation » en page 19 et « Caractéristiques techniques » en page 33
pour obtenir des informations supplémentaires.
Contrôleur de portes CDC4-EN Manuel d'installation
( ) 1
( )
11
(23)(24)
( ) 1
(25)
(26)
(31)
(32)(33) (34)
( )
11
tous les supports de montage du circuit imprimé sont
Remarque :
(
17
)
(
16
)
( ) 1
TX RX
10/100
LINK
Mbps
ACT
(
18
)
(
19 (
)
20
)
(
21 (
)
22
)
( ) 1
(
(27)
(28)
(30)
(
TX
RX
(
(
( ) 1
(35)(36)
(37)
15
)
14
)
13
)
12
)
3
