Verifica completa del
funzionamento

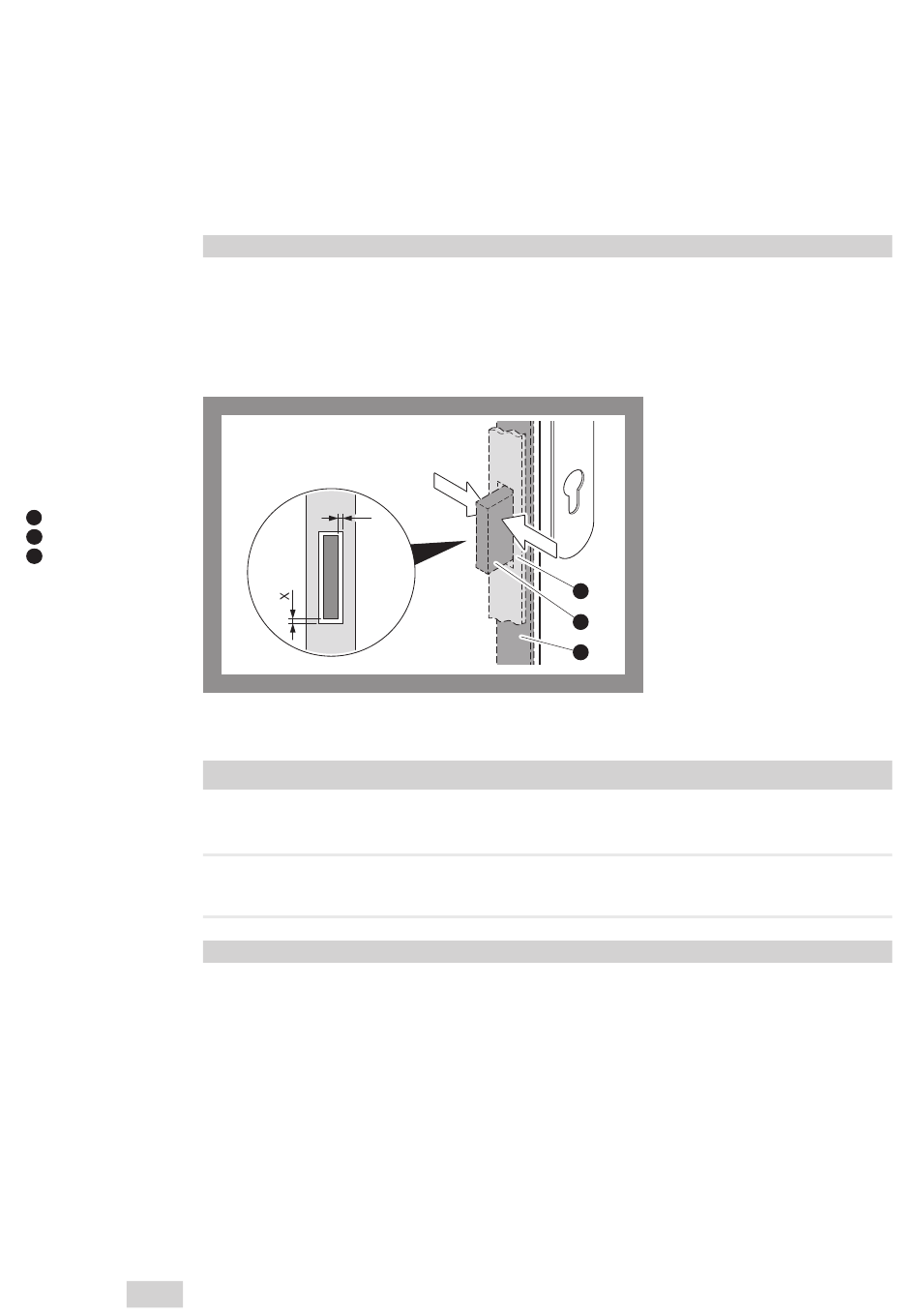

Fig. 7 :
Il chiavistello è privo di
sollecitazioni trasversali
(F
)
Q
1
contropiastra
2
chiavistello
3
testiera
X
min. 2 mm
A
IT
98
Verificare la serratura
1
Verificare tutte le funzioni della serratura.
2
Controllare se lo scrocco e il saliscendi della serratura sono spinti indietro dallo stesso bordo di
battuta quando si chiude la porta ("Profili con separazione termica", pagina 98).
3
Controllare che tutti i chiavistelli, una volta montati, possano rientrare e fuoriuscire liberamente e senza
sollecitazione trasversale (Fig. 7).
Il montaggio della serratura è completo. Verificare che quest'ultima funzioni correttamente.
X
Profili con separazione termica
At tenzione!
Una rifinitura difettosa può provocare un funzionamento errato: Utilizzando dei profili con separazione
termica è necessario rifinire i componenti sottoelencati.
L'alluminio come angolo di battuta può provocare un danneggiamento: L'usura dell'alluminio può
danneggiare la serratura o la contropiastra.
Rifinitura dei perni profilati
Durante la chiusura della porta lo scrocco deve scorrere su una superficie piana. In alcuni telai della porta,
ad esempio quelli con separazione termica, ci può essere un perno profilato che ha un effetto disturbante
sulla superficie di scorrimento. Per creare una superficie di scorrimento piana, ASSA ABLOY (Schweiz) AG
consiglia di utilizzare una contropiastra con assestamento a linguetta.
1
Coprire le scanalature profilate esistenti o altre parti ruvide.
2
Rimuovere i perni. Il perno profilato nella zona dello scrocco deve essere rimosso fino alla superficie di
fissaggio.
3
Accertarsi che durante la chiusura della porta lo scrocco possa correre senza ostacoli su una superficie
piana fino alla posizione di chiusura.
I perni profilati sono lisci e garantiscono il funzionamento della chiusura.
F
= 0
Q
N
F
= 0
Q
N
1
2
3
Montaggio
