5 . Höger sida, (längre från bladet), se fig.
31.
a . Lossa stängselklämmorna och ta bort
staket .
b. Lossa höger sidoläge 2 boIt på
främre och bakre rälsen så att de kan
glider fritt, ungefär 1/2 till 1 varv. c . använda
stängselinriktningshålen i
lägg skiftnyckeln, placera skiftnyckeln över
höger sidoläge 1 boIt på främre skenan
(Redan fixat på plats genom steg 4 ovan)
med det andra hålet ungefär i linje med
höger sidoläge2 boIt . d . Rörligt
sidoläge 2 Båda tills
skiftnyckel glider över bottenhuvudet.
e . Dra åt rakt sidoläge2 boIt. f . Utför stegen
c till och med e för den bakre skenan
boIt.
6 .
Vänster sida, se fig 31.
a . Lossa den vänstra sidan boIt på framsidan och
ryggskenor så att de kan glida fritt, ungefär 1/2
till 1 varv. Flytta boItarna
så de är ungefär 3,5 tum från
den vänstra änden av rälsen.
b . Placera staketet på den vänstra sidan men
fäst inte fästena på framsidan eller
bakre räl .
c . Flytta räls så att staketet rör vid
En stentand på bladet. Lås rälsen
på plats med hjälp av räl Iock paddeln. Om anti-
kickback tassar är installerade, kommer du att göra det
måste höja den högra sidan för att kunna ställa in
staketet med bIaden. d . Sida
på staketet med framsidan och baksidan
skruvar mot bladet fram till staketet
nuddar de bIade tänderna framtill och
baksidan av bIaden.
e . Dra åt den främre boIten. verifiera detta stöld
är fortfarande i kontakt med fram- och baksidan
teethofthe bIade . f .
Dra åt bakstycket. verifiera detta stöld
är fortfarande i kontakt med fram- och baksidan
teethof the bIade . g .
Spärra stängslets klämmor på rälsen och
se till att staketet fortfarande är i kontakt med
fram- och baktänderna på bladet.
SÅ HÄR STÄLLER DU IN RIVSTÄNGSELSPEKEREN:
1 . Lyft båda skyddsbarriärerna till deras upplåsta
position .
Justeringar
2 . Placera staketet på höger sida 1
BoIt och låsa stängslets klämmor på framsidan
och tillbaka.
3 . Lyft upp räl Iock paddeln och flytta stängslet
tills den är bredvid sågbladet genom att lyfta
höger sida tafs ovanför staketet. Lås
räls på plats.
4
. Lossa visarens justerskruv, justera
pekaren för att markera "ÿ" på den nedre vågen, dra
sedan åt skruven igen.

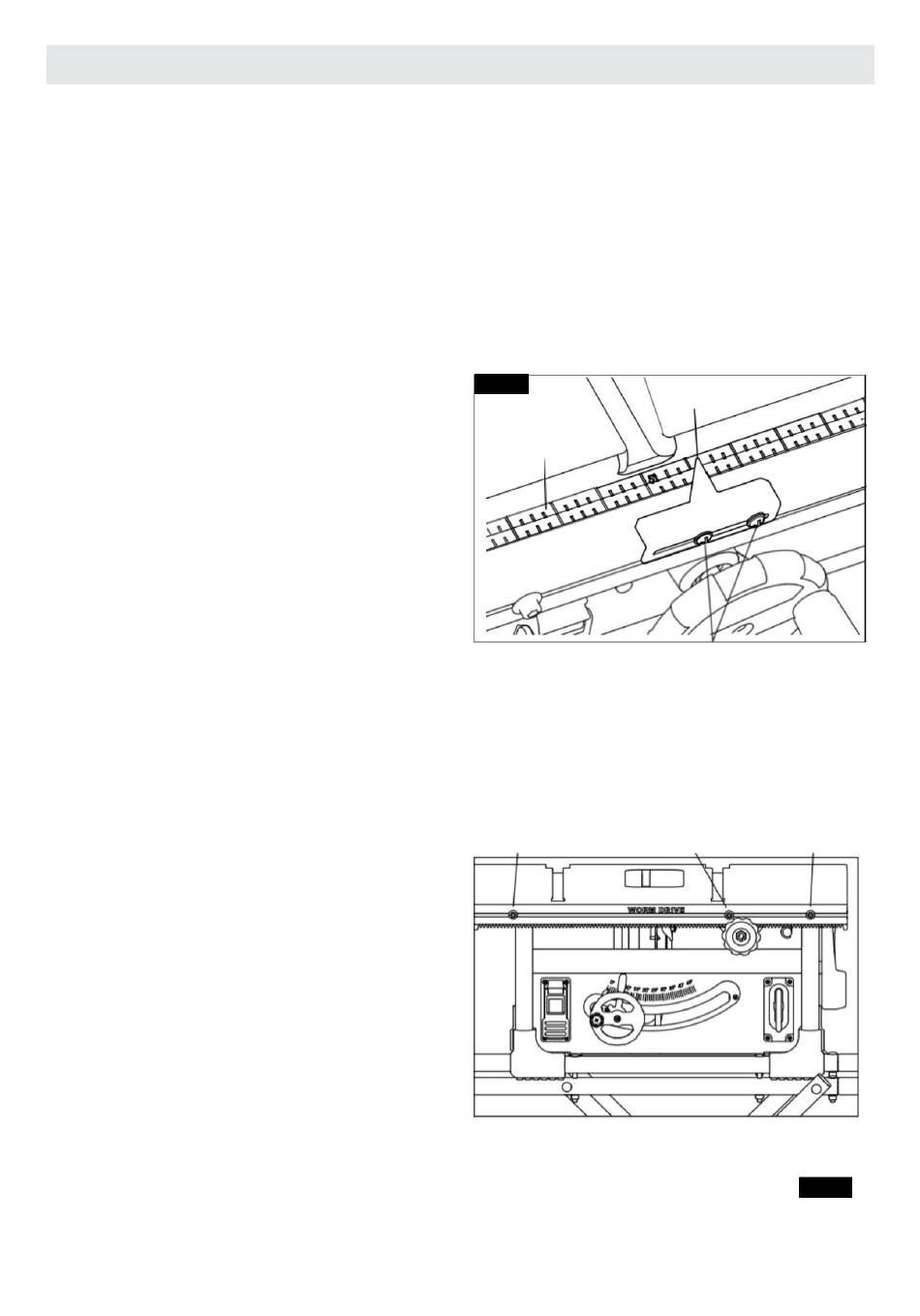

FIG. 30
skala
Vänster sida
--24 -
RipFencePoint
PointerAdjustments skruvar
Höger sida 1
Höger sida
FIG. 31
