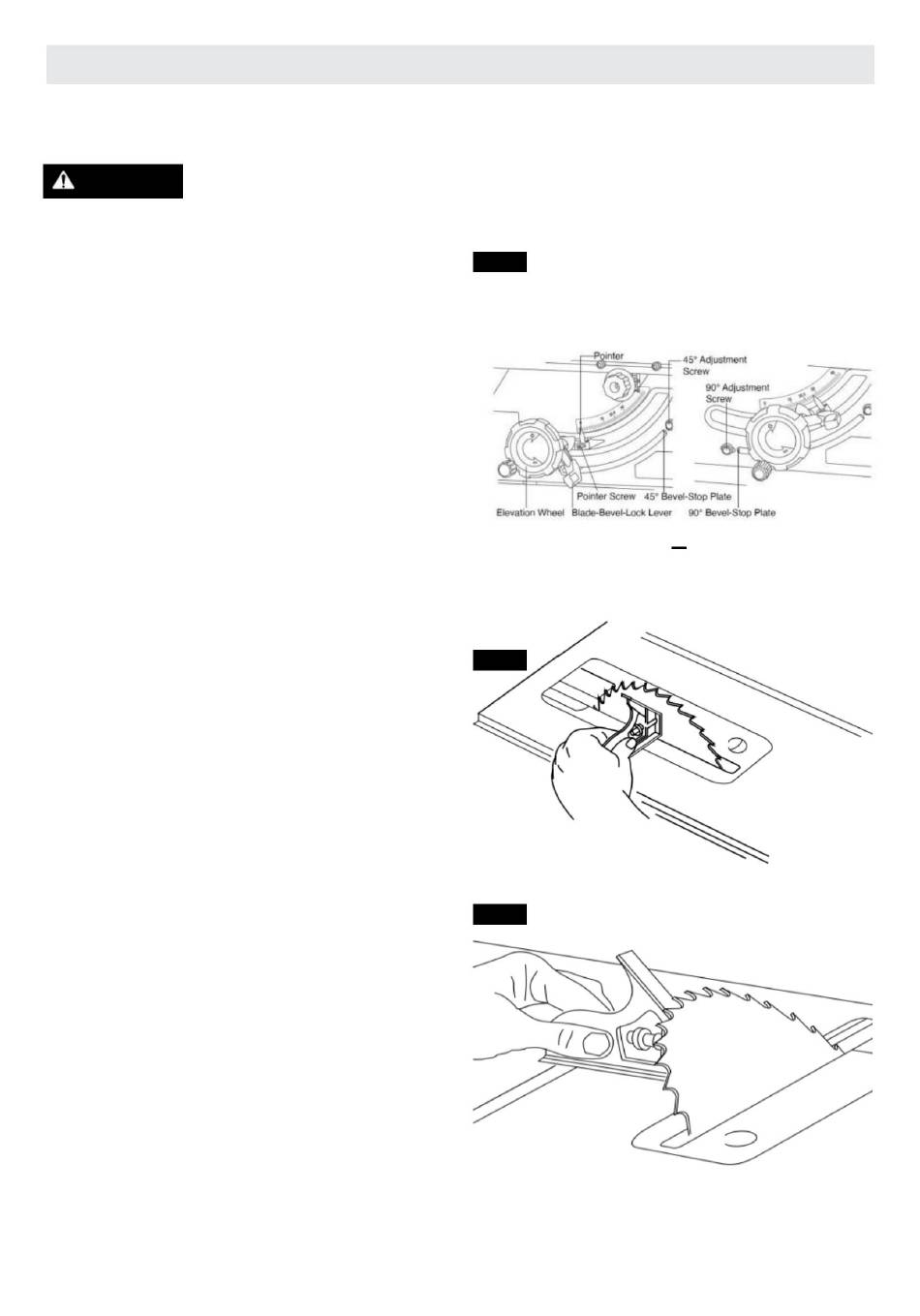

REGULACJA 0 I 45 STOPNI
POZYTYWNE PRZYSTANKI
Aby zapobiec obrażeniom ciała,
zawsze odłączaj
wtyczkę od źródła zasilania podczas wykonywania
regulacji.
1. Obróć koło podnoszące w kierunku zgodnym z ruchem
wskazówek zegara i podnieś ostrze na maksymalną wysokość (rys. 23).
REGULACJA 0 STOPNIOWEGO ZATRZYMANIA POZYTYWNEGO
2. Odkręć uchwyt blokady przechyłu ostrza i przesuń pokrętło
podnoszenia tak daleko w lewo, jak to możliwe; dokręć uchwyt
blokady przechyłu ostrza (rys. 23).
3. Umieść kątownik kombinowany (nie dołączony) na stole, tak
aby jeden koniec kątownika przylegał do ostrza, jak pokazano
(rys. 24), i sprawdź, czy ostrze jest ustawione pod kątem 90
stopni do stołu. Jeśli ostrze nie jest ustawione pod kątem 90
stopni do stołu, poluzuj uchwyt blokady kąta nachylenia
ostrza, poluzuj śrubę regulacyjną kąta 90 stopni, poluzuj
krzywkę ograniczającą kąt nachylenia 90 stopni i pchnij koło
podnoszące, aż ostrze będzie ustawione pod kątem 90 stopni
do stołu.
4. Dokręć uchwyt blokady kąta fazowania, obróć krzywkę
ogranicznika fazowania, aż dotknie obudowy ogranicznika
fazowania, a następnie dokręć śrubę
regulacyjną o 90 stopni.
5. Odkręć śrubę regulacyjną i ustaw wskaźnik tak, aby wskazywał
0 stopni na skali fazowania.
REGULACJA OGRANICZNIKA POZYTYWNEGO 45 STOPNI
6. Odkręć uchwyt blokady przechyłu ostrza i przesuń pokrętło
podnoszenia w prawo tak daleko, jak to możliwe; dokręć uchwyt
blokady przechyłu ostrza.
7. Umieść kątownik kombinowany (nie dołączony) na stole, tak
aby jeden koniec kątownika przylegał do ostrza, jak
pokazano (rys. 25), i sprawdź, czy ostrze jest ustawione pod
kątem 45 stopni do stołu. Jeśli ostrze nie jest ustawione pod
kątem 45 stopni do stołu, poluzuj uchwyt blokady
nachylenia ostrza, poluzuj śrubę regulacyjną 45
stopni, poluzuj krzywkę ogranicznika kąta nachylenia 45
stopni i pchnij koło podnoszące, aż ostrze będzie ustawione
pod kątem 45 stopni do stołu.
8. Dokręć uchwyt blokady ostrza, obróć krzywkę ogranicznika kąta
skosu 45 stopni, aż dotknie obudowy ogranicznika kąta skosu, a
następnie dokręć śrubę regulacyjną kąta 45 stopni.
Dostosowania
OSTRZEŻENIE
Rys.23
Rys.24
Rys.25
- 21 -
