5. Rechte Seite (weiter vom Sägeblatt entfernt), siehe Abb.
31. a. Die Zaunklammern lösen und die
Zaun .
b. Lösen Sie die rechten Position 2 Bolzen auf
die vorderen und hinteren Schienen, damit sie
seitlich frei bewegen, etwa 1/2 bis 1 Umdrehung.
c. mithilfe der Anschlagausrichtungslöcher in der
schraubenschlüssel, legen Sie den Schraubenschlüssel über die
rechte Seitenposition 1 Bolzen auf der Vorderschiene
(bereits durch Schritt 4 oben fixiert)
wobei das zweite Loch ungefähr auf einer Linie mit
die rechte Seite Position2 boIt.
d. Bewegen Sie die rechte Seite Position2 boIt, bis die
Der Klingenschlüssel wird über den Schraubenkopf geschoben.
e. Ziehen Sie den rechten Seitenbolzen fest. f.
Führen Sie die Schritte c bis e für die hintere Schiene aus.
boIt.
6 .
Linke Seite, siehe Abb. 31.
a. Die linken Schrauben an der Vorder- und Rückseite lösen.
hinteren Schienen so, dass sie frei gleiten können,
etwa 1/2 bis 1 Umdrehung. Bewegen Sie die Bolzen
Sie sind also etwa 3,5 Zoll von
das linke Ende der Schienen.
b. Platzieren Sie den Zaun auf den linken Seitenwänden, aber
Befestigen Sie die Verschlüsse an der Vorder- oder Rückseite nicht.
hintere
Schiene. c. Schienen so verschieben, dass der Zaun berührt an
Ich habe einen Zahn auf der Klinge. Verriegeln Sie die Schienen
an Ort und Stelle mit dem Schienenverriegelungspaddel.
Wenn Anti-Kickback-Klauen installiert sind, werden Sie
muss die rechte Seite angehoben werden, um sie auszurichten
den Zaun mit der Klinge.
d. Den Zaun mit der Vorder- und Rückseite
Schrauben in Richtung Klinge bis zum Anschlag
berührt die Klingenzähne vorne und
Rückseite der Klinge. e.
Ziehen Sie die vordere Schraube fest. Überprüfen Sie, ob der Zaun
ist noch in Kontakt mit der Vorder- und Rückseite
Zähne des Sägeblattes. f.
Ziehen Sie die hintere Schraube fest. Überprüfen Sie, ob der Zaun
ist noch in Kontakt mit der Vorder- und Rückseite
Zähne des Sägeblattes.
g. Befestigen Sie die Zaunklammern an den Schienen und
Stellen Sie sicher, dass der Zaun noch Kontakt mit
die Vorder- und Hinterzähne der Klinge.
So stellen Sie den Parallelanschlagzeiger ein:
1. Heben Sie beide Schutzgitter in die obere Verriegelungsposition.
.
Anpassungen
2. Platzieren Sie den Zaun auf der rechten Seite Position 1
Bolzen und verriegeln Sie die Zaunklemmen an der Vorderseite
und zurück.
3. Heben Sie das Sperrpaddel an und verschieben Sie den Zaun
bis es neben dem Sägeblatt steht, indem Sie es anheben
die rechte Seite pawI über dem Zaun. Sperren Sie die
Schienen an Ort und Stelle.
4
. Zeigereinstellschraube lösen, einstellen
Zeiger auf die Markierung „ÿ" auf der unteren Skala richten, dann die
Schraube wieder festziehen.

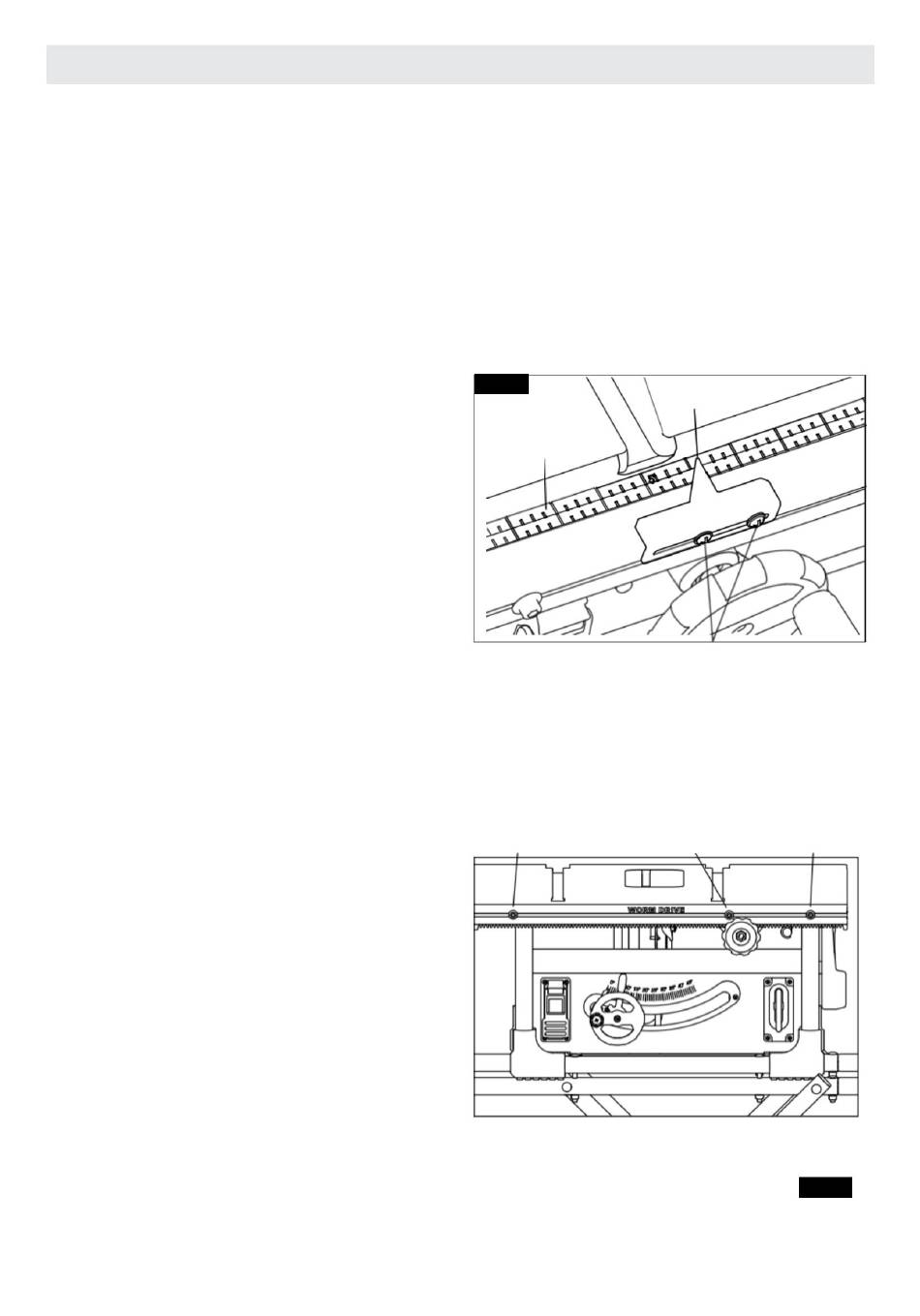

Abb. 30
Skala
Linke Seite
--24 -
RipZaunPunkt
ZeigerEinstellschrauben
Rechte Seite 1
