JUSTERING AV 0 OCH 45 GRADER
POSITIVA STOPP
För att förhindra personskada
VARNING
Koppla alltid bort kontakten från strömkällan
när du gör justeringar.
1 . Vrid höjningshjulet medurs och höj bladet till dess maximala
höjd (Fig. 23).
JUSTERING AV 0 GRADER POSITIVT STOPP
2 . Lossa bIadspetslockshandtaget och skjut höjdhjulet åt
vänster så långt som möjligt; dra åt bIadtiIt Iock-handtaget
(fig 23) .
3 . Placera en kombinationsruta (ingår ej) på bordet med
ena änden av rutan mot bladet som visas (Fig. 24), och
kontrollera att bladet är 90 grader mot bordet. Om bladet
inte är 90 grader mot bordet, lösgör bladets spännhandtag,
lösgör 90 graders justeringsskruv, lösgör 90 graders
avfasad stoppkammen och tryck på höjdhjulet tills bladet
är 90 grader mot bordet.
4 . Dra åt bIadens låshandtag, vrid den fasade stoppkammen
tills den nuddar det fasade stopphuset, dra sedan åt
justeringsskruven 90 grader.
5 . Lossa justerskruven och justera visaren för att indikera 0
grader på den fasade skalan.
JUSTERING AV 45 GRADER POSITIVT STOPP
6 . Lossa bIadtiIt Iock-handtaget och tryck höjningshjulet åt
höger så långt som möjligt; dra åt bladets låshandtag.
7 . Placera en kombinationsruta (ingår ej) på bordet med
ena änden av fyrkanten mot bladet som visas (Fig.
25), och kontrollera att bladet är 45 grader mot bordet.
Om bladet inte är 45 grader mot bordet, lossa bladets
spännhandtag, lossa 45 graders justeringsskruven,
lossa den 45 graders fasade stoppkammen och
tryck in höjningshjulet tills bladet är 45 grader mot
bordet.
8 . Dra åt bladets spetslås, vrid den 45 graders fasade
stoppkammen tills den nuddar det fasade stopphuset, dra
sedan åt 45 graders justeringsskruven.
Justeringar

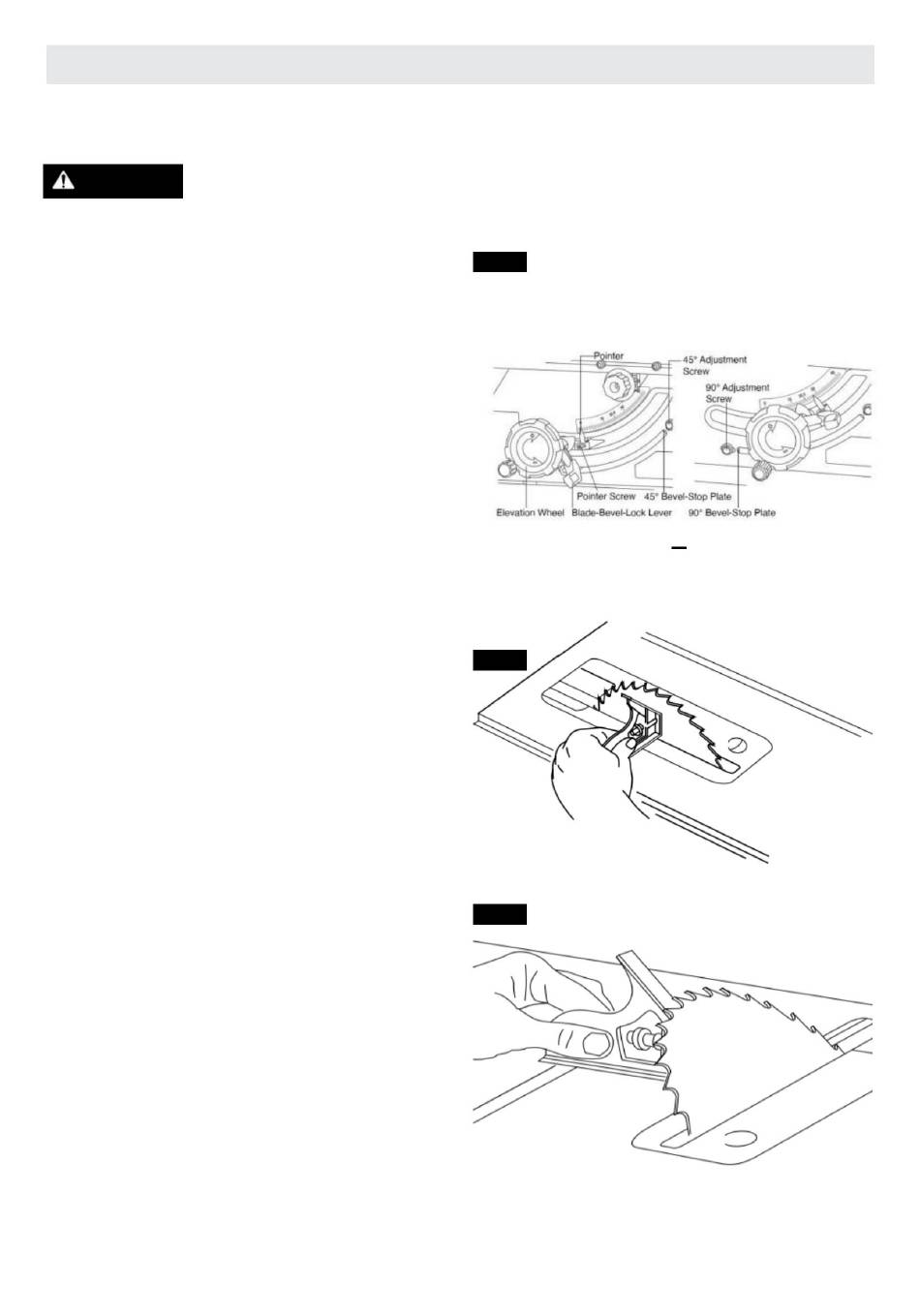

FIG.23
FIG.24
FIG.25
