AFSTELLEN VAN HET MES PARALLELLE AAN
DE VERSTEKMAATSLEUVEN
Het blad werd evenwijdig aan de verstekhoek afgesteld
meter sIots in de fabriek. Om te verzekeren
nauwkeurige sneden en helpen terugslag te voorkomen, dit
afstelling moet opnieuw worden gecontroleerd. Als de afstelling
Indien nodig, volg dan onderstaande stappen.
Om persoonlijk letsel te voorkomen
WAARSCHUWING:
van de stroombron voordat u iets doet
aanpassingen.
1. Draai het elevatiewiel en til het blad zo hoog mogelijk op
zoals het zal
gaan. 2. Selecteer een punt op het lichaam van het zaagblad
die naar links staat bij het bekijken van het blad
van de voorkant van de zaag, en markeer met een potlood
(Figuur 26).
3. Plaats de basis van een combinatievierkant
(niet inbegrepen) tegen de rand van de
Verstekgeleidersleuf en verleng de schuifregel
van het vierkant, zodat het net de gemarkeerde plek raakt
punt op het lichaam van het zaagblad op de
achterkant van de tafel.
4. Draai het mes en controleer dezelfde gemarkeerde
punt van het zaagblad aan de voorkant van de tafel
(Figuur 26).
5. Als de voor- en achtermaten, weergegeven in
Figuur 26 zijn niet identiek, identificeer de zijde met de
opening. Gebruik de schroef en de vleugelmoer
Gepositioneerd onder de tafel om het mes af te stellen
positie: Draai de vleugelmoer los en draai voorzichtig
schroef de fles in/uit totdat het mes evenwijdig is
aan de verstekgleuf en draai de vleugel vervolgens stevig vast
noot.
haal altijd de stekker uit het stopcontact
Aanpassingen

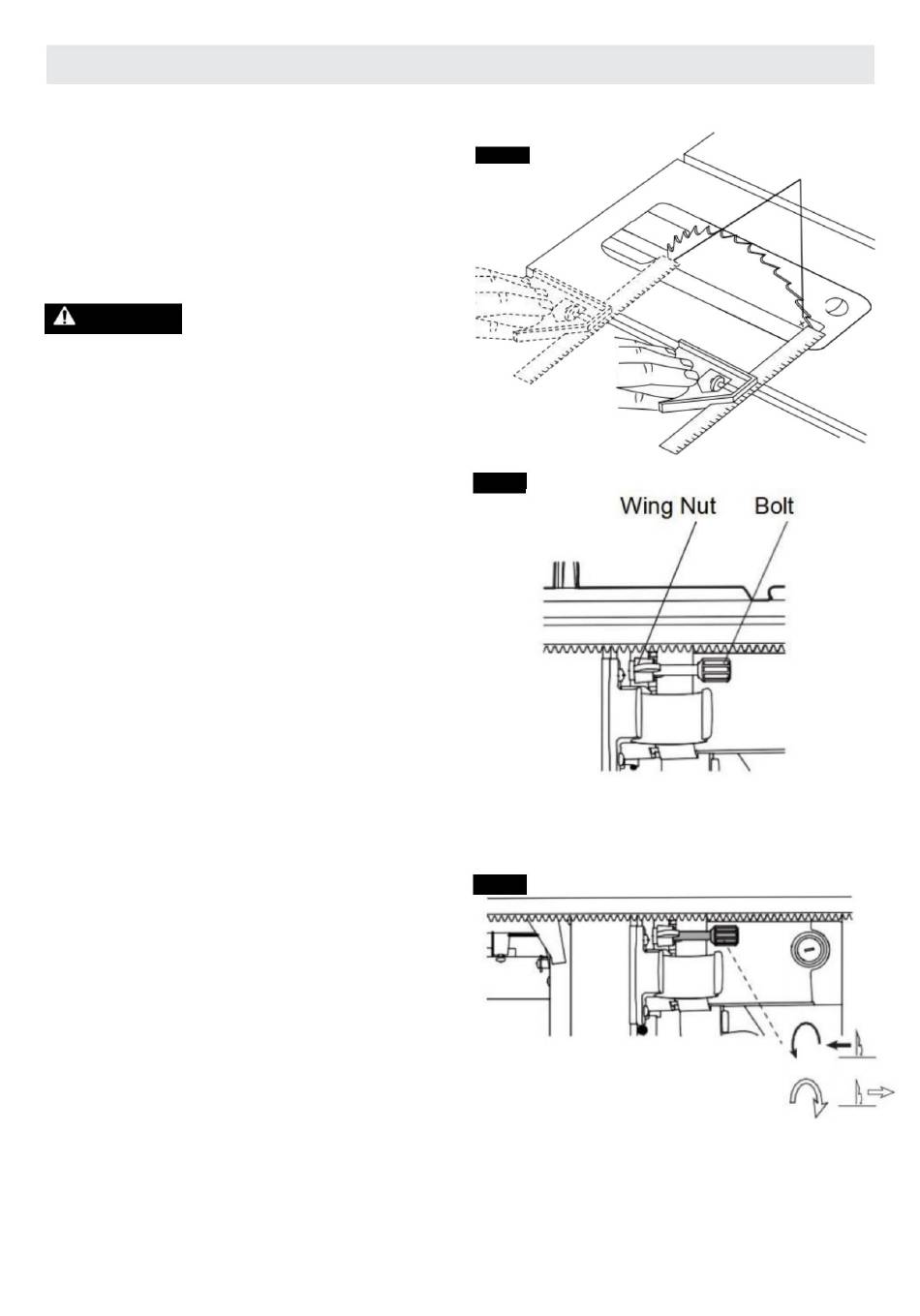

AFBEELDING.26
FIG27
.
AFBEELDING.28
- 22 -
Markering
Uitlijnbouten
