4. Używając prowadnicy równoległej jako prowadnicy, sprawdź
wyrównanie noża rozdzielającego względem płaszczyzny piły
ostrze. Ponieważ nóż rozdzielający jest cieńszy o około trzy
grubości papieru,
z każdej strony, niż szerokość nacięcia krawędzi
(Rys. 32) musisz zrobić tymczasowy papier
„wskaźnik odstępu". Zrób dwa zagięcia w małym
kawałek (6" X 6") zwykłej gazety
zrób trzy grubości. Ułóż papier
odstęp między nożem rozdzielającym a
prowadnica równoległa (rys. 34).
5. Powtórz krok 4 z ogranicznikiem równoległym po prawej stronie
ostrze i sprawdź odstępy między arkuszami papieru
miernik .
6. Jeżeli odstęp między papierem a ogranicznikiem nie mieści
się między ogranicznikiem równoległym a nożem rozdzielającym,
kroki 4 i 5 powyżej, nóż rozdzielający nie jest prawidłowo
wyrównany z ostrzem i należy go wyregulować. Jeśli nóż
rozdzielający wymaga regulacji
przejdź do sekcji „Regulacja noża rozdzielającego". Jeśli
nóż rozdzielający jest prawidłowo wyrównany z
W takim przypadku nie ma potrzeby dokonywania żadnych regulacji.
UWAGA: Nóż rozdzielający został prawidłowo wyrównany
w fabryce - sprawdź ustawienie przed
Dokonywanie jakichkolwiek zmian.
REGULACJA KOLCA ROZDZIELAJĄCEGO
1. Podnieś ostrze piły na maksymalną wysokość i
ustaw kąt fazowania na 0o.
2. Zdejmij zespół osłony bariery i
.
3. Wyjmij wkładkę stołu.
4. Umieść ogranicznik równoległy po prawej stronie i ustaw go
w pozycji 1, a następnie przesuń ogranicznik, aż dotknie
końcówki ostrza piły, a następnie zablokuj szyny
na miejscu.
5. Odkręć nakrętkę sześciokątną za pomocą klucza płaskiego
10 mm. Lekko poluzuj śruby zaciskowe.
(1/4-1/2 obrotu) przy użyciu klucza imbusowego 5 mm
dostarczone. Odkręć śrubę ustalającą za pomocą płaskiego klucza
śrubokręt (rys. 35) .

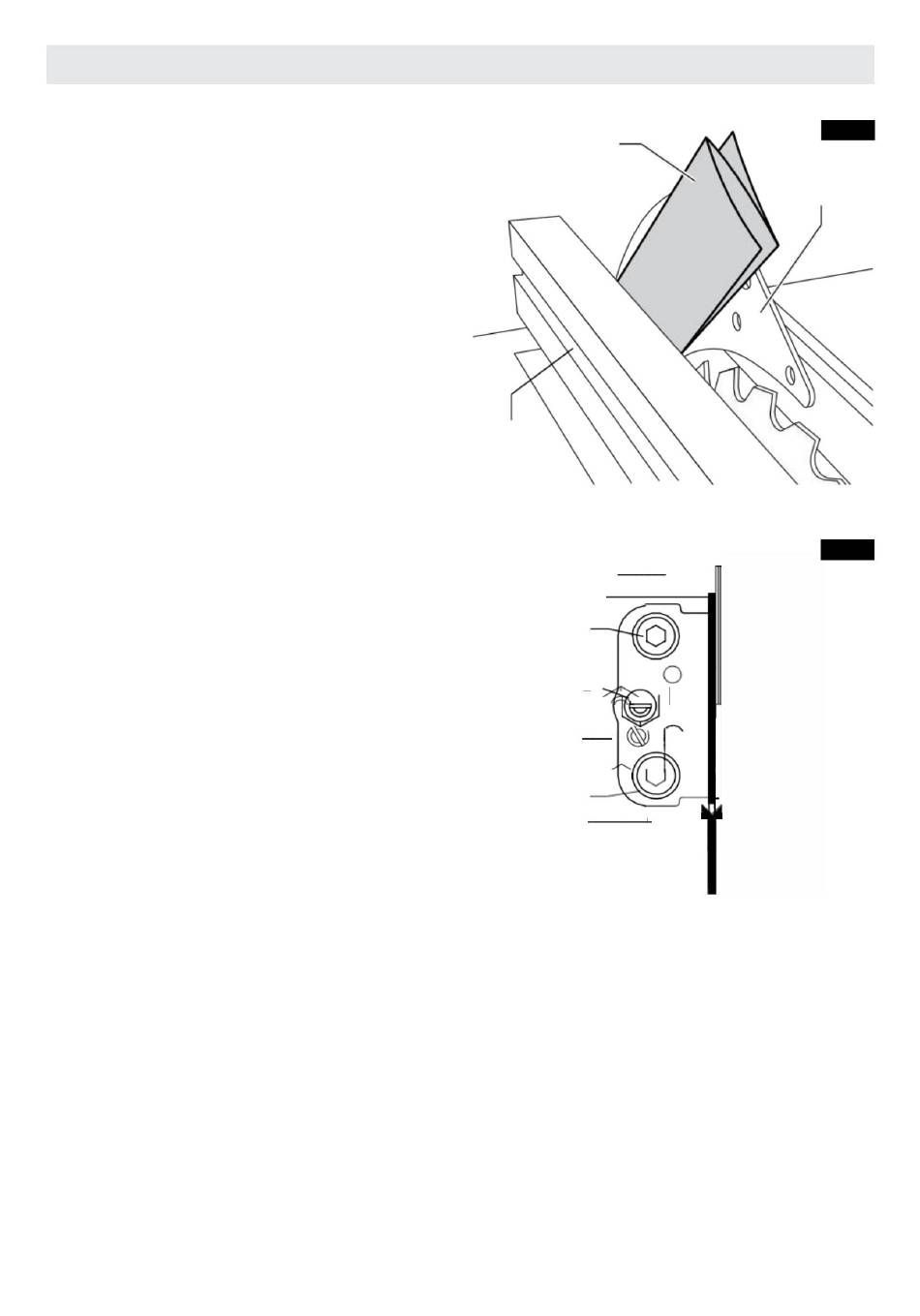

6. Zrób dwa zagięcia na małym kawałku papieru (6" x 6"), aby
utworzyć trzy warstwy (rys. 32). To złożone
papier jest używany jako „wskaźnik odstępu".
Dostosowania
TrzyGrubości papieru
Ogrodzenie
Nóż do rozbiórki
śruba zaciskowa
śruba ustalająca 1
śruba ustalająca 2
śruba zaciskowa
UWAGA: Powyższe instrukcje dotyczące odstępów są oparte na
przy użyciu standardowej ostrza tnącego (nacięcie 0,128 cala na
(w zestawie ostrze). Jeśli użyto ostrza o mniejszej szczelinie, należy
dostosować przekładkę papieru. Na przykład, jeśli szczelina
Jeśli grubość ostrza zastępczego wynosi około 0,100, użyj 1
grubości papieru jako przekładki; jeśli grubość szczeliny wynosi
około 0,110, użyj 2 grubości.
- 26 -
papier
Ostrze
H
Rys.34
Rozbiórka
nóż
Rys.35
