t
erminaison horizontale
. UNE ÉLÉVATION VERTICALE MINIMALE DE 12 PO [305 mm] PLUS UN COUDE
1
SONT REQUIS LORS DE LA TERMINAISON HORIZONTALE AVEC UN BOUCHON
D'AÉRATION APPROUVÉ.
2. Les tuyaux horizontaux ne
doivent pas être de niveau.
Pour chaque 12 po (305 mm)
de déplacement horizontal
(à l'écart du poêle), il doit
y avoir au moins ¼ po (6,4
mm) de montée verticale.
Ne laissez jamais le conduit
d'évacuation descendre, car
cela pourrait provoquer des
températures élevées ou
même présenter un risque
d'incendie.
3. L'extérieur de la terminaison
d'évent horizontale ne doit pas
être bloqué ou obstrué.
4. Si la terminaison de ventilation
n'est pas fixée au bois, les quatre
vis à bois fournies doivent être
remplacées par des fixations
adaptées au matériau.
5. Pour les bâtiments
revêtement en vinyle,
entretoise en vinyle doit être
installée entre le capuchon de ventilation et le mur extérieur. Fixez l'entretoise de revêtement en vinyle
à la terminaison horizontale. Notez que la terminaison se boulonne sur la partie plate de l'entretoise,
créant ainsi un espace d'air entre le mur et la terminaison de ventilation. L'espace d'air empêche la
chaleur excessive de faire fondre le revêtement en vinyle.
6. Les tuyaux horizontaux doivent être soutenus tous les 3' (914 mm). Une sangle de plombier tout
autour suffira.
7. Assurez-vous que les dégagements de ventilation sont maintenus.
Étape 1. Placez le foyer à l'endroit désiré. Vérifiez si les poteaux muraux gêneront la fixation du système
de ventilation. Si tel est le cas, il faudra peut-être ajuster l'emplacement du foyer ou décaler le
système de ventilation.
Étape 2. Les sections de tuyau à ventilation directe sont conçues avec des raccords spéciaux à verrouillage
par rotation. Installez à sec la combinaison souhaitée de tuyau et de coudes sur l'adaptateur de
l'appareil.
Étape 3. Une fois le tuyau correctement positionné et fixé au foyer, marquez le mur pour un trou comme
indiqué par les dimensions spécifiées du manchon mural. Découpez et encadrez le trou dans le
mur extérieur où l'évent se terminera. Si le mur à percer est fait d'un matériau non combustible
(c'est-à-dire de la maçonnerie ou du béton), un trou de 8 1/2 po (21,6 cm) est acceptable.
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:
Coude
avec
une

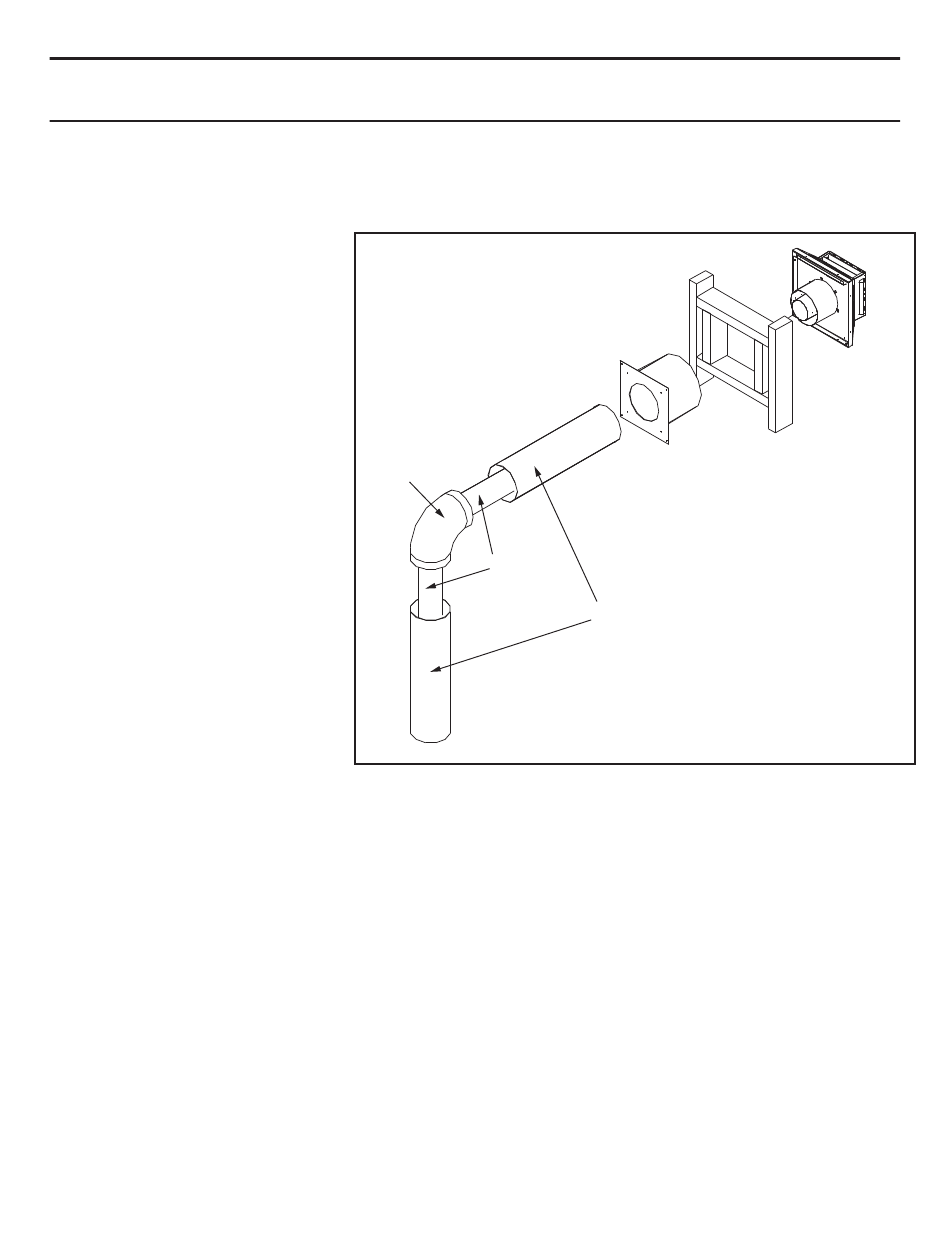

Figure 49. Terminaison de ventilation horizontale
Dé du mur
coupe-feu
Tuyau
d'échappement
Air de combustion
tuyau extérieur
Résiliation murale
horizontale
Cadrage du Mur
