lacement et encaDrement
Dégagement
de 1 po
(25 mm) entre
les montants
Le foyer peut être placé en hauteur, au niveau du sol ou dans un coin. Il existe des mesures de charpente
spécifiques à chaque situation. L'ouverture brute de base doit avoir les dimensions indiquées à la figure
31.Le foyer doit avoir une surface solide et plane sur laquelle il peut être placé. La surface doit être en bois
ou en un matériau incombustible.
La conduite de gaz doit être acheminée vers le côté droit du foyer. Il y a un raccord NPT mâle 3/8 pour
connecter également la conduite de gaz. Le câblage électrique doit être amené vers le côté gauche si
nécessaire. L'emplacement du foyer doit être choisi de manière à ce qu'il y ait au moins 36 pouces (91,4
cm) des rideaux, des portes et d'autres combustibles.
18
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:
O U V E R T U R E B R U T D E G A R Ç O N E N B O I S
Voir le tableau
20"
(508mm)

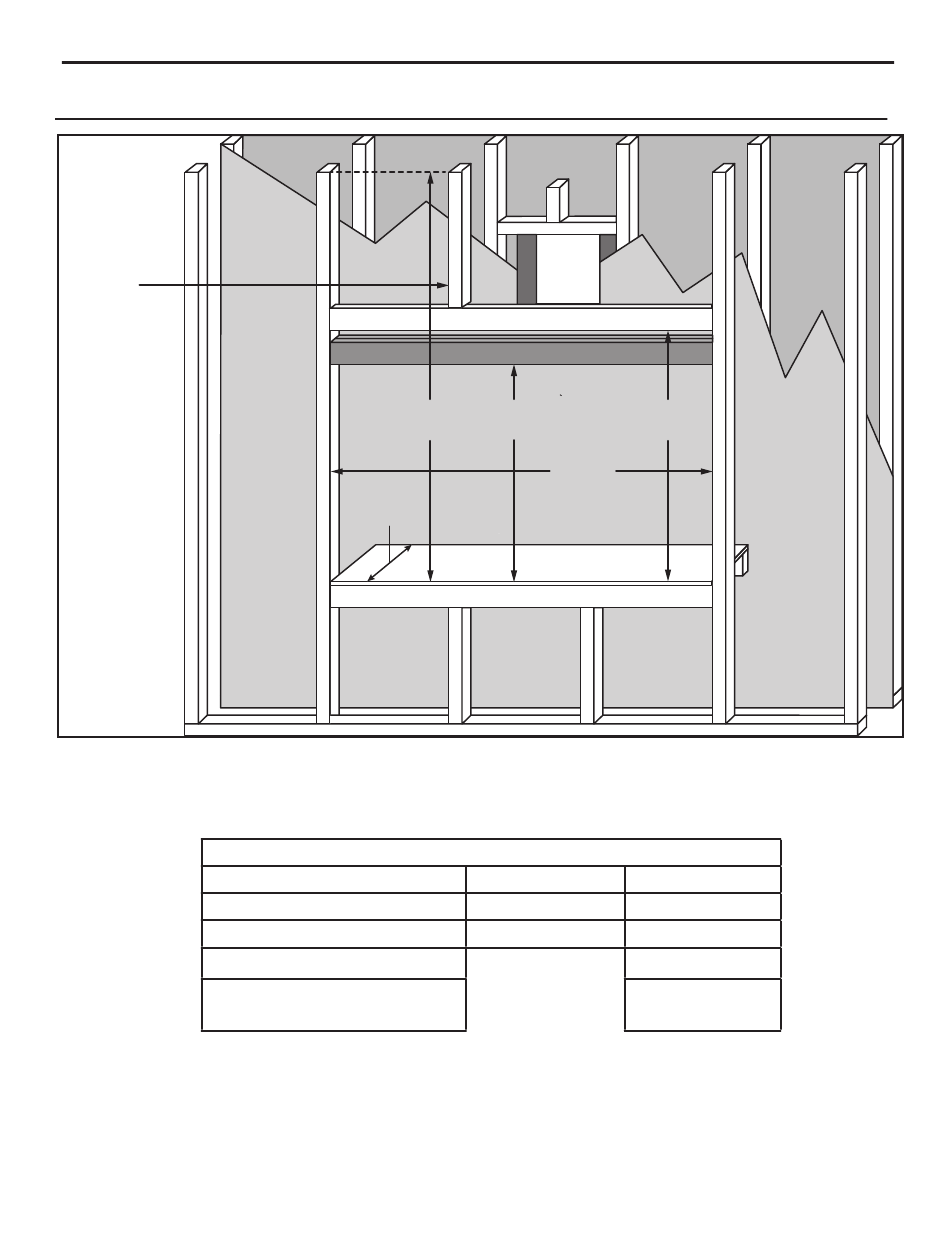

Figure 18: Dimensions de la charpente de construction
Table 2: Dimensions du cadrage
Dimensions minimales du cadre
Profondeur
Largeur
Hauteur de l'en-tête
Plafond d'enceinte (non CSS)
Plafond d'enceinte
CSS)
G O U J O N E N A C I E R F O U R N I
38"
(965mm)
Ci-dessous
(1397mm)
20"
45"
38"
65"
(avec
96''
43.5"
(1105mm)
55"
508 mm
1143 mm
965 mm
1651 mm
2438 mm
