(3). Completamento della
connessione Dopo aver impostato la porta e la velocità in baud, fare clic su Fine. La barra di stato in
in alto a destra dell'interfaccia di Candle verrà visualizzato Idle e allo stesso tempo
tempo, la console in basso a destra visualizzerà le informazioni
mostrato di seguito, indicando che la connessione è stata eseguita correttamente
stabilito.
(4). Elaborazione dei documenti
Fare clic sull'opzione "File" nella parte superiore della candela, quindi fare clic su "Nuovo" per creare
G-Code. Sulla barra dei comandi in fondo all'interfaccia, fai clic su
"Apri" per selezionare un file di codice G creato per importare il file.

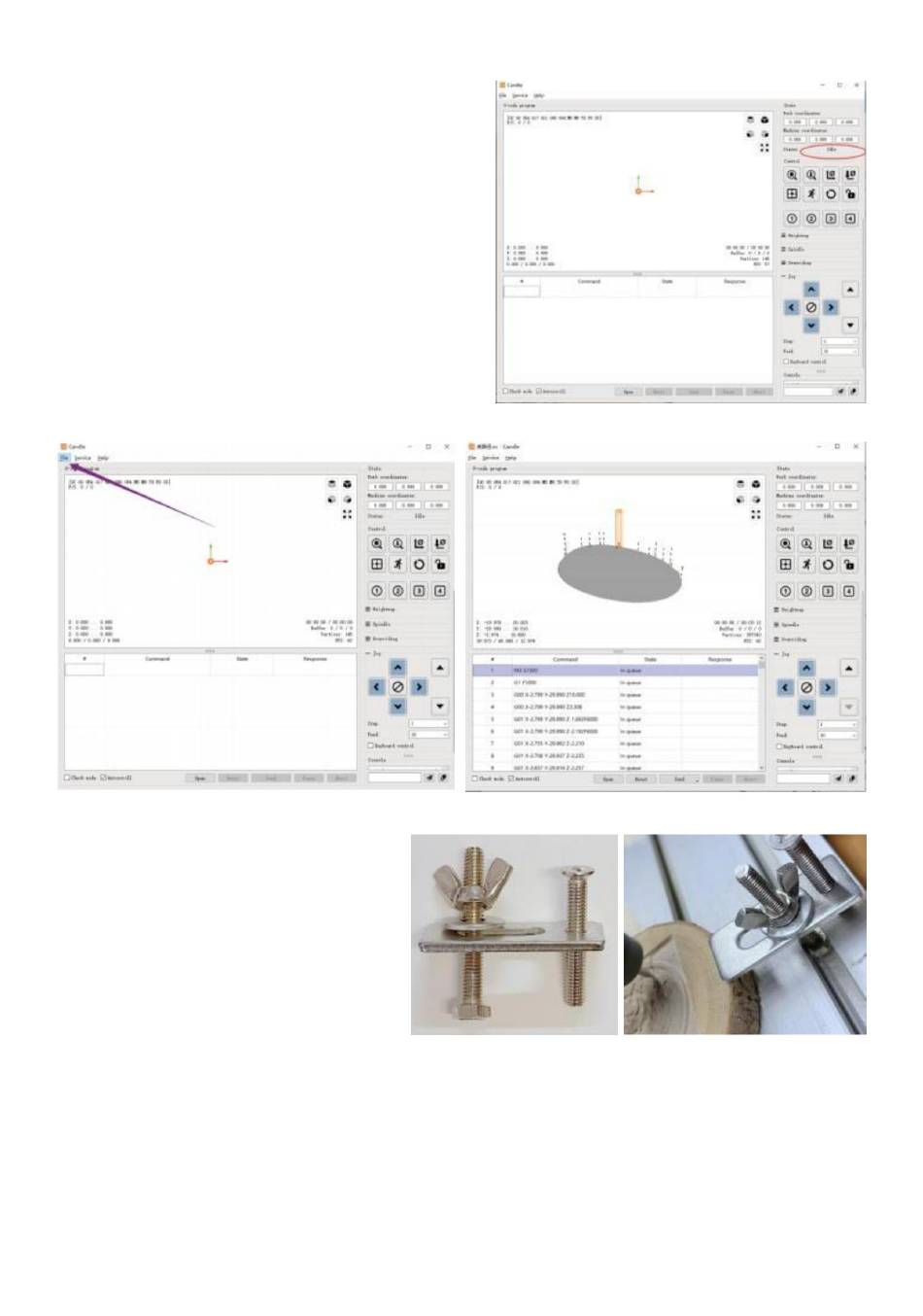

Dopo l'importazione, al centro dell'interfaccia verrà visualizzato un grafico visivo
composto da percorsi utensile (la posizione del grafico a forma di penna nel
grafico è la posizione corrente dello strumento). Nella finestra di visualizzazione, tieni premuto
premere il tasto sinistro del mouse per ruotare il grafico e tenere premuto
verso il basso il pulsante destro per muoversi. Grafica, scorrimento della rotellina centrale
può ingrandire e rimpicciolire la grafica. Allo stesso tempo, il contenuto di
il G-Code verrà visualizzato nella barra dei comandi inferiore. Durante
elaborazione, la macchina eseguirà uno per uno secondo il codice G
comandi.
(5). Fissaggio, installazione dell'utensile e impostazione dell'origine delle coordinate di lavoro
L'apparecchio nel kit del prodotto non è assemblato.
sono quattro set in totale. L'aspetto e l'uso del
gli apparecchi assemblati sono mostrati nelle figure a destra.
Prima di eseguire il programma in codice G, è necessario trovare
la posizione della figura incisa rispetto alla
piastra di incisione complessiva. C'è una coordinata a tre assi
sistema nella grafica visuale. L'origine del
il sistema di coordinate a tre assi è il punto di impostazione dell'utensile
l'elaborazione grafica effettiva.
È possibile spostare lo strumento per determinare la posizione di
la grafica dell'incisione relativa all'incisione complessiva
piastra in base alla posizione di questa origine. La figura dell'incisione nella figura sottostante è presa come esempio.
Dopo l'avvio della posizione dell'utensile selezionato, gli assi X/Y e Z vengono azzerati (i pulsanti
Prima di tornare a zero, assicurarsi che l'utensile si avvicini alla distanza di un foglio di carta per l'incisione, quindi riportare l'asse X/Y
e gli assi Z su zero (utilizzare un coltello affilato a fondo piatto durante l'incisione e una fresa cilindrica durante la lavorazione di piani, fessure e fori). L'effetto è che la
figura scolpita verrà scolpita con la punta della lama come origine.
La pinza ER11 sul motore del mandrino deve essere bloccata nella testa fissa per prima, e deve essere bloccata in posizione. Durante l'installazione
la fresa, si prega di non estendere troppo la pinza, come mostrato nella prima figura sottostante.
Azzera
assi X/Y e Z vengono azzerati).
