19: Handknopp(Z)ÿ5*18mm 1st
27: M4*5 1ST Ställskruv för knopp
31: ER11 1Set
18: Handknopp(X)
ÿ8*18mm 1ST
27: M4*5 1 ST
Ställskruv för knopp
21: M5*20 Skruv 10ST
06: Anslutningsplatta (vänster) 1ST
Komponent A
12: T8 Mutter (X)1 STK
17: Vår 1st
31: ER11 montering
10: X Blyskruv
T8*393mm 1 STK
08: X Slät axel
ÿ10*370mm 2ST
25: Trapetsmutter
M5-20 6st
46 mm
Steg ÿ
Steg ÿ
Komponent A

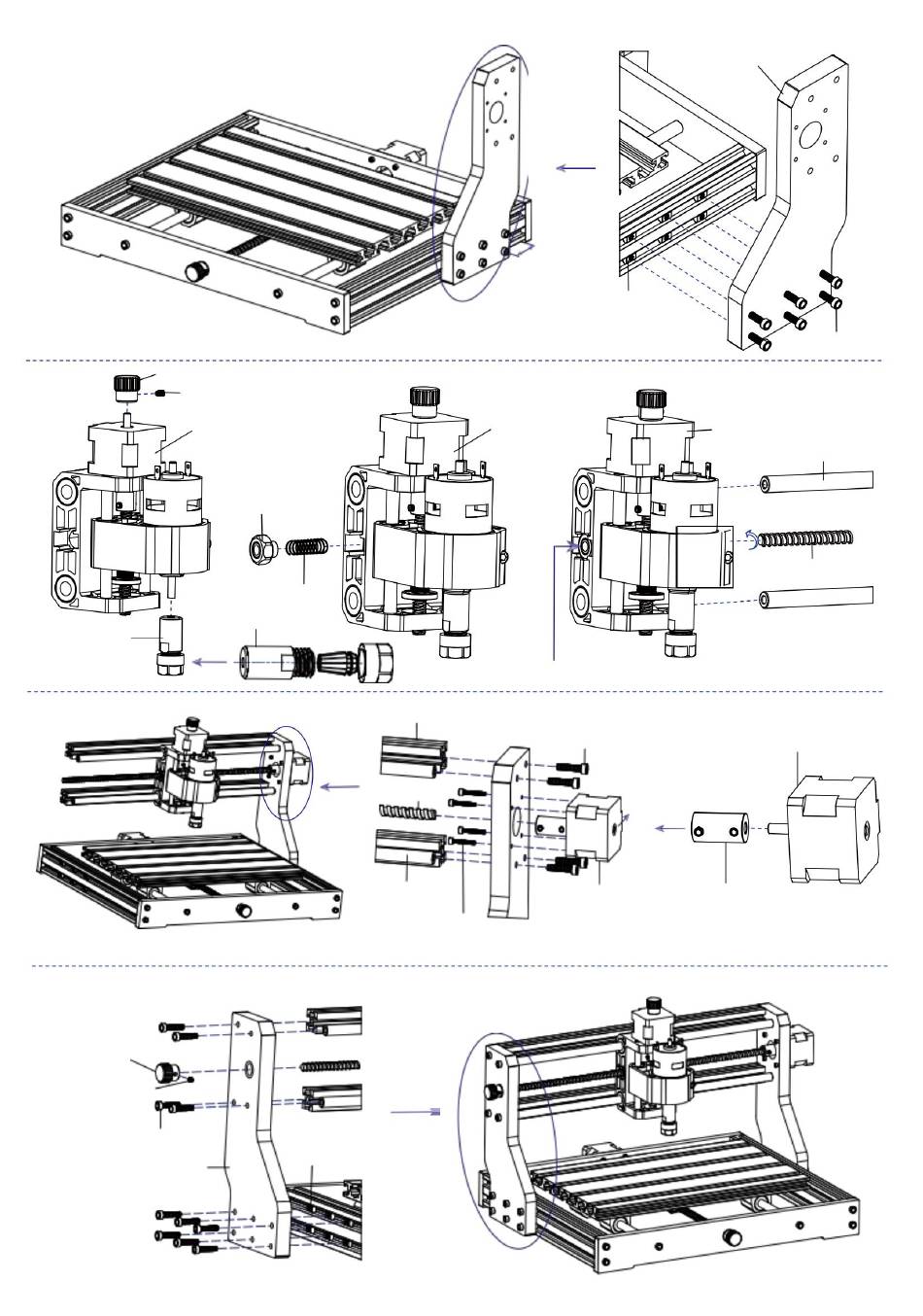

Tryck ner T8-muttern till botten och vrid samtidigt på X blyskruven
02: Aluminiumprofil
2020*370mm 2ST
21: M5*20 Skruv 4ST
13: Stegmotor 1st
23: M3*18 skruv 4ST
Steg ÿ
Steg ÿ
-6-
07:
Anslutningsplatta (höger)
25:
Trapetsformad mutter
M5-20 6st
Komponent A
13: Stegmotor 1st
Riktning av
anslutningstråd
14: Muffkoppling 1ST
1 st
21: M5*20
6 st
Skruva
08: X Slät axel
ÿ10*370 2PCS
10: X Blyskruv
T8*393 1ST
