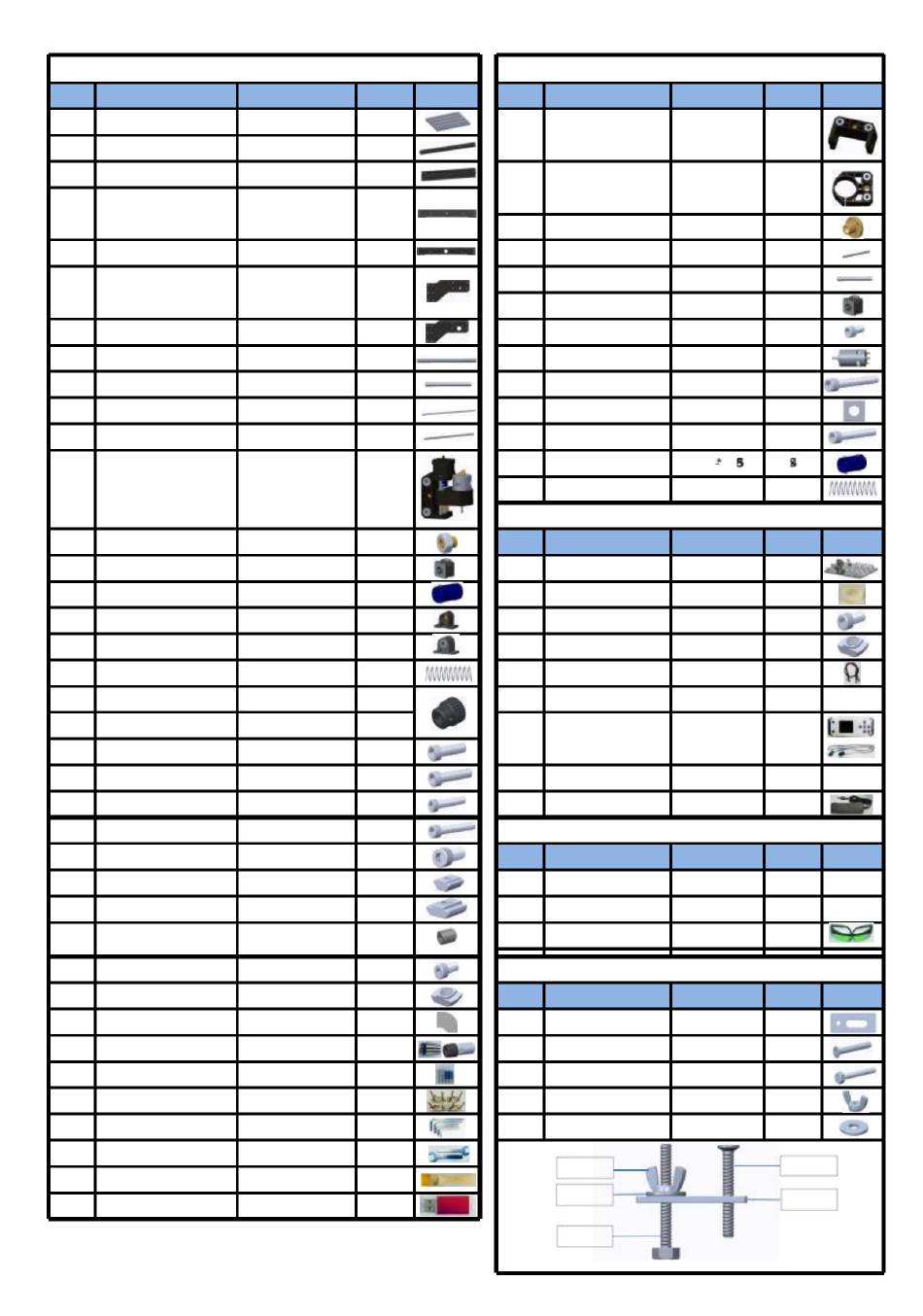

1. Elenco delle parti
Elenco dei componenti C3A18 Pro Max
Nome della parte
Numero di parte
01
Profilo in alluminio
02
Profilo in alluminio
03
Profilo in alluminio
04 Piastra di collegamento (font)
05 Piastra di collegamento (posteriore)
06
Piastra di collegamento (sinistra)
07 Piastra di collegamento (destra)
08
X Asse liscio
09
Y Asse liscio
10
X Vite di comando
11
Vite di comando Y
UN
Componente
12
Dado T8 (X/Y)
13
Motore passo-passo
14
Giunto a manicotto (X/Y)
15
Sede di supporto del dado (Y)
16
Blocco guida (Y)
17
Primavera
18
Manopola (X/Y)
19
Manopola (Z)
20
Vite esagonale interna
21
Vite esagonale interna
22
Vite esagonale interna
23
Vite esagonale interna
24
Vite esagonale interna
25
Dado trapezoidale
26
Dado trapezoidale
27
Vite di fissaggio per manopola
28
Vite esagonale interna
29
Dato della nave
30
Piastra di protezione
31
ER11
32
Fresa
33
Fissaggio
34 Chiave esagonale interna 2/2,5/3/4/5 mm
35
Chiave per dadi
36
Spazzola morbida
37
Disco U
Spiegazione
Quantità Immagine
15180*300mm
1
2
2020*370mm, Nero
2
2040*295mm, Nero
bachelite nera
1
bachelite nera
1
bachelite nera
1
bachelite nera
1
ÿ10*370mm
2
ÿ10*295mm
2
T8*393mm
1
T8*308mm
1
Già assemblato 1 Set
——
2
42HD
2
ÿ8-ÿ5
2 Impostato
Q8
1
——
4
ÿ10,5
2
ÿ8*18mm
2
ÿ5*18mm
1
M5*16
12
M5*20
20
M3*14
4
M3*18
4
M6*12
10
M5-20
12
M6-30
10
M4*5
3
M5*8
8
M5-10
8
2
Polimetilmetacrilato
C16-ER11-35L 5mm 1 set
——
1 Impostato
——
4 Impostato
1 Impostato
14# / 17mm
1 Impostato
——
1
——
1
Componente A (già assemblato)
Nome della parte
Numero di parte
A1
Blocco guida (X)
A2
Blocco guida (Z)
A3
Dado T8 (Z)
A4
Vite di comando Z
A5
Z Asse liscio
A6
Motore passo-passo
A7 Vite esagonale interna
A8
Motore mandrino
A9 Vite esagonale interna
A10
5 millimetri
1A11 Vite a testa esagonale interna
14
Giunto a manicotto (Z)
17
Primavera
Pacchetto scheda di controllo
Nome della parte
Numero di parte
C1
Scheda di controllo
C2
Colonna
C3 Vite a testa esagonale interna
29
Dato della nave
Cavo motore passo-passo C4
C5 Cavo motore mandrino
Controllore offline
C6
e cavo dati
C7
Cavo USB
C8
Alimentazione elettrica
Pacchetto laser (opzionale)
Nome della parte
Numero di parte
Kit laser
L1
Filo laser
L2
L3
Vetro protettivo
Montaggio (33) di apparecchi
Nome della parte
Numero di parte
33-1
Piastra di pressatura
33-2
Vite
33-3
Vite
33-4
Dado a farfalla
33-5
Rondella
33-4
33-5
33-3
-4-
Spiegazione Quantità Immagine
——
1
——
1
T8*15mm
1
T8*88mm
1
ÿ8*92mm
2
42HD
1
M3*10
4
775
1
M4*30
1
M4*2.
Square Nut
M3
ÿ8 ÿ1
1 e
ÿ10,5
1
Spiegazione Quantità Immagine
VIGO
1
4
PA, M5*3
M5*10
4
M5-10
4
4P
3
2P
1 ——
Opzionale
1 Impostato
——
1 ——
1
24 V, 5 A
Spiegazione Quantità Immagine
1 Impostato ——
Opzionale
3P
1 ——
1
Opzionale
Spiegazione Quantità Immagine
50*20
4 PZ
M6*40
4 PZ
M6*45
4 PZ
M6
4 PZ
M6*2mm 4 PZ
33-2
33-1
