Sonde de spectroscopie Raman Rxn‑40
5.2 Câble FC
Le câble de type FC relie la sonde Rxn‑40 à l'analyseur comme suit :
• Connecteur de verrouillage électrique
• Fibre d'excitation pour sortie laser – Jaune (YE)
• Fibre de collecte pour entrée spectrographe – Rouge (RD)
Endress+Hauser

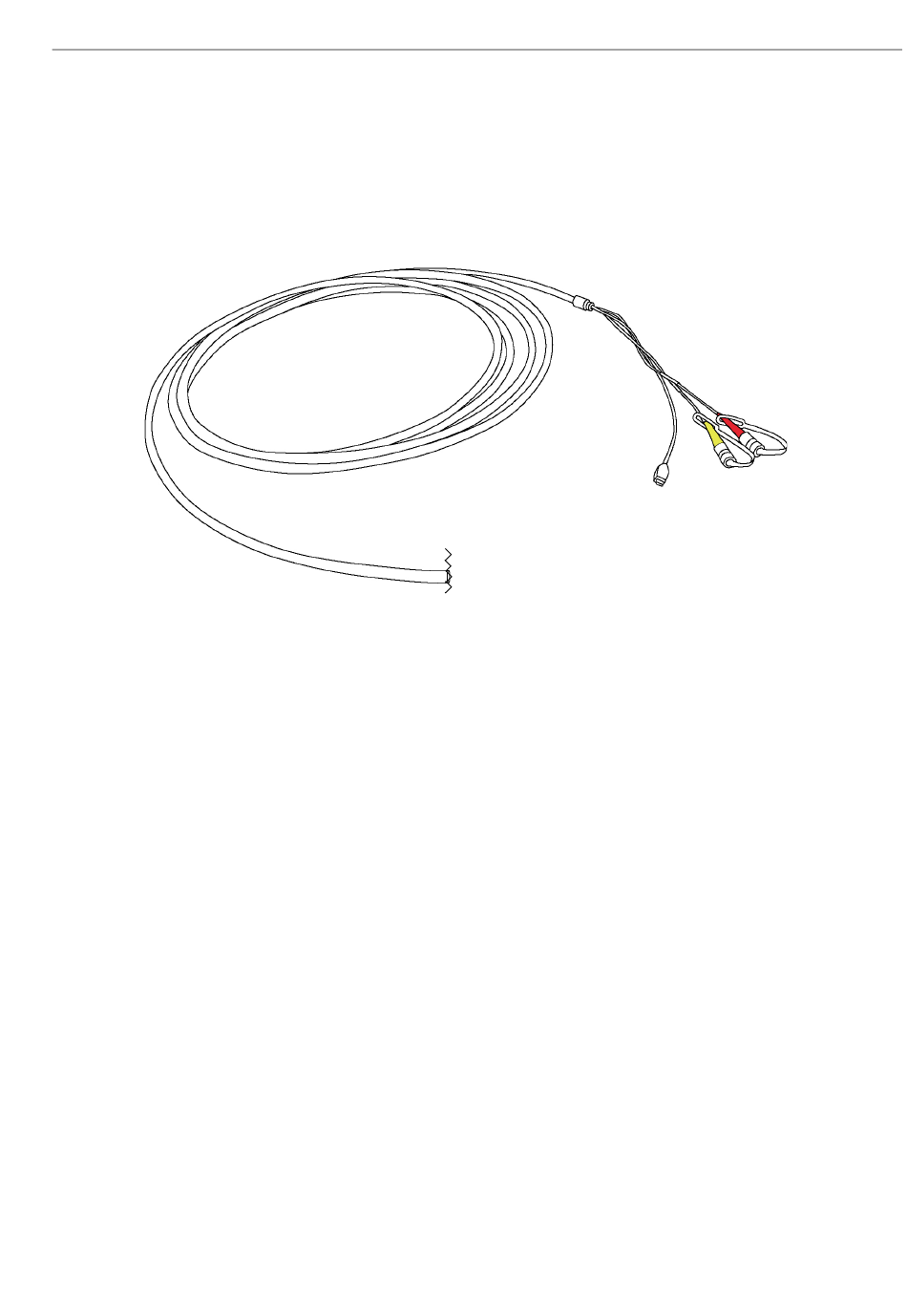

Figure 13. Câble FC avec le connecteur pour l'analyseur
Manuel de mise en service
RD
YE
A0048939
