Seul un personnel qualifié est autorisé à procéder à la mise en service de cet équipement.
7.1 Mise en service - Conditions et points de départ
• Il est indispensable de bien comprendre le principe de fonctionnement du système de positions
finales exposé au paragraphe §7.2.
• Reportez-vous ensuite au paragraphe §7.4 et réalisez la mise en service.
7.2 Système de positions finales

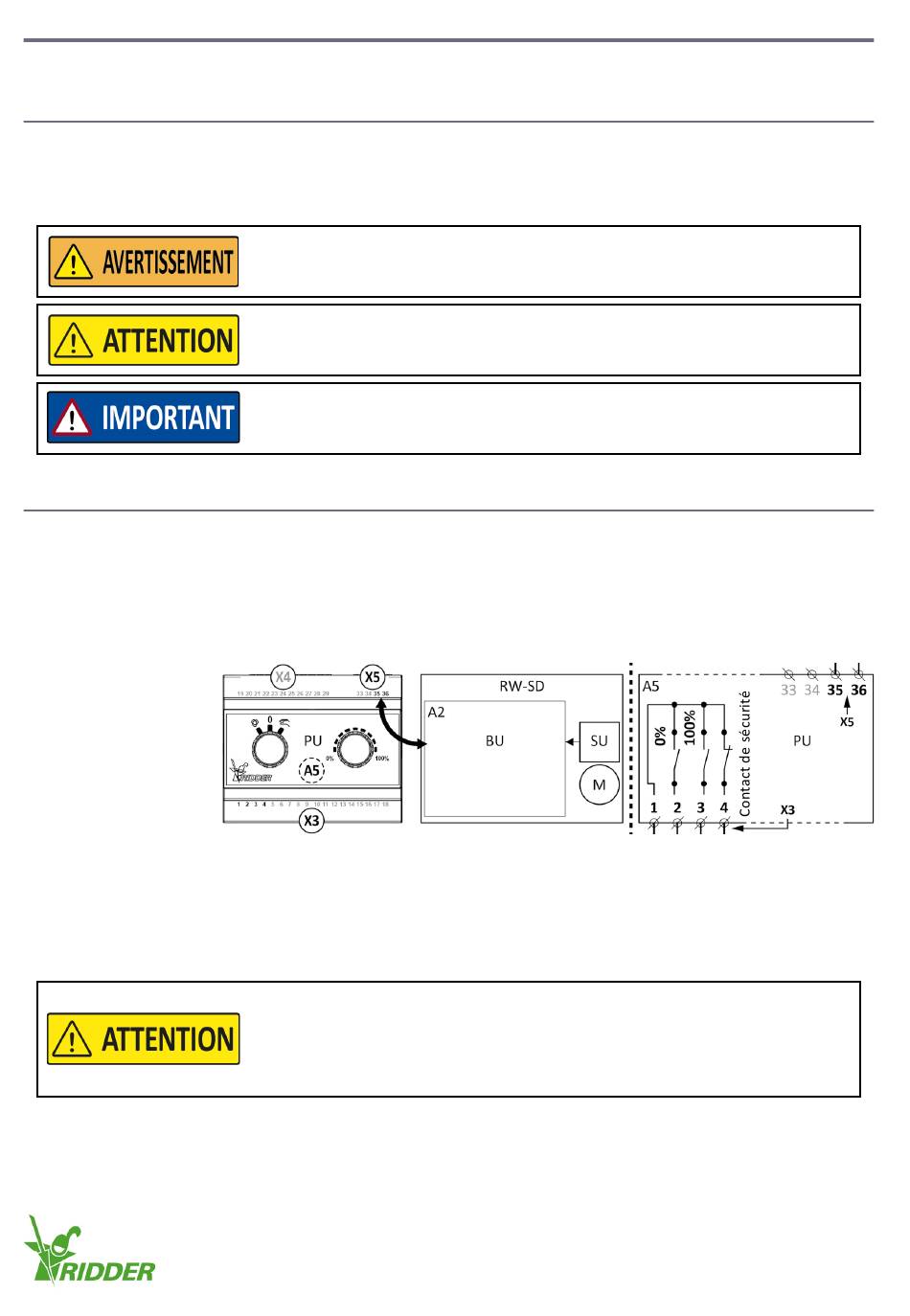

Ce paragraphe présente le système de positions finales avec une unité panneau SD (SD-PU)
connectée à un motoréducteur RW-SD. Reportez-vous également au manuel du produit RW-SD.
Le circuit imprimé de la PU (A5) comporte deux contacts de commande (0 %\100 %) et un contact
de sécurité. Un capteur incorporé (SU) du motoréducteur RW-SD fournit une rétroaction au
système SD.
A2 : Circuit imprimé BU
A5 : Circuit imprimé PU
X3 : Connexions (1–18)
- 1 : Commun
- 2 : Contact de commande 0 %
- 3 : Contact de commande 100 %
- 4 : Contact de sécurité
X5 : Connexions (33–36)
- 35 : Interface A
- 36 : Interface B
La plage de commutation est de 55, 88, 100, 110, 155 ou 1100 tours d'arbre d'entraînement (RW-
SD). Cette plage est associée à différents modèles de motoréducteurs.
L'unité d'entraînement RW-SD peut tourner librement – avant son raccordement électrique ou
jusqu'à ce que les positions finales soient réglées – dans les deux sens. Ceci peut endommager le
système entraîné lorsque le moteur est actionné manuellement ou avec des outils électriques !
7. INSTRUCTIONS DE MISE EN SERVICE
Assurez-vous que le système n'est pas bloqué avant de régler le
système de positions finales. Vous éviterez ainsi des dommages ou
Ne dépassez pas les limites du système. Vous éviterez ainsi des
dommages ou des blessures.
Avant de mettre le système en service, l'installateur doit toujours
s'assurer que le système de positions finales est correctement réglé.
Ne dépassez pas les limites du système entraîné lorsque vous
intervenez sur le moteur manuellement ou avec des outils
électriques (avec la douille hexagonale dans l'arbre du moteur
électrique). Vous éviterez ainsi des dommages ou des blessures.
