5.9.2 Réseau Modbus RTU - Résistances de terminaison

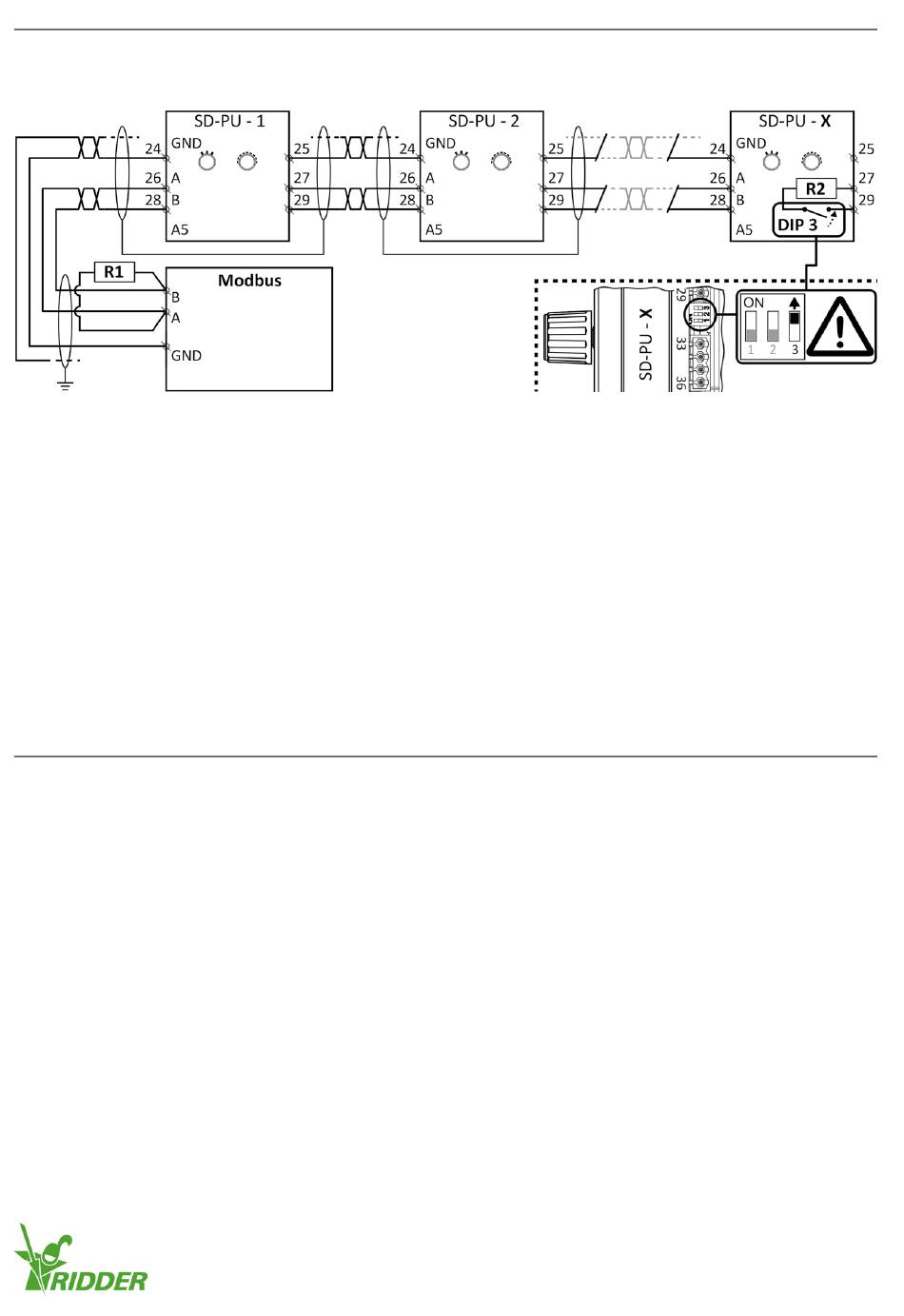

Reportez-vous au schéma suivant et connectez un réseau RTU avec des résistances de terminaison
(2x).
Réseau RTU
Vous pouvez connecter un maximum de 247 unités panneaux SD (SD-PU). Assurez-vous que les
blindages de câble n'aboutissent à la masse qu'à un seul point et à une seule extrémité du câble.
Résistances de terminaison
Pour éviter des réflexions, utilisez des résistances de terminaison appropriées de 130 ohms,
uniquement pour la première et la dernière unité panneau du réseau. Connectez ces résistances
(R1\R2) en parallèle avec les lignes de données A et B.
• Réglez le commutateur DIP 3 de la dernière unité panneau SD (SD-PU - X) dans le réseau sur la
position "ON". Ceci connecte la résistance de terminaison pré-installée R2.
• Connectez une résistance de terminaison R1 pour la première unité panneau SD (SD-PU - 1) dans
le réseau.
5.10 Contact auxiliaire 1/2 (SD-PU)
Vous pouvez connecter et régler* (voir le manuel du RW-SD) les contacts auxiliaires (1\2) pour les
trois fonctions suivantes.
* REMARQUE : Les « Réglages des contacts auxiliaires » sont réglés pour l'« Auxiliary 1/2 » de
l'unité de base SD (SD-BU) et le « Contact auxiliaire 1/2 » de l'unité panneau SD
(SD-PU).
Dès lors, si cela s'avère nécessaire pour un meilleur cheminement des câbles
(longueurs de câbles réduites), reportez-vous au manuel du produit RW-SD et
connectez l'« Auxiliary 1/2 » en alternative.
1. Contact d'erreur
A minima, il est impératif de régler la fonction du contact d'erreur (reportez-vous au manuel
du RW-SD) pour le contact auxiliaire 1 ou 2. Connectez le contact à une entrée d'alarme (AL) du
système de commande.
Le contact d'erreur est fermé en fonctionnement normal et s'ouvre en cas d'erreur aléatoire. Vous
pouvez connecter une ou plusieurs unités panneaux SD (SD-PU).
R1\R2 = 130 Ohms
Commande
X = Max. 247
