6.2 LEDs d'état

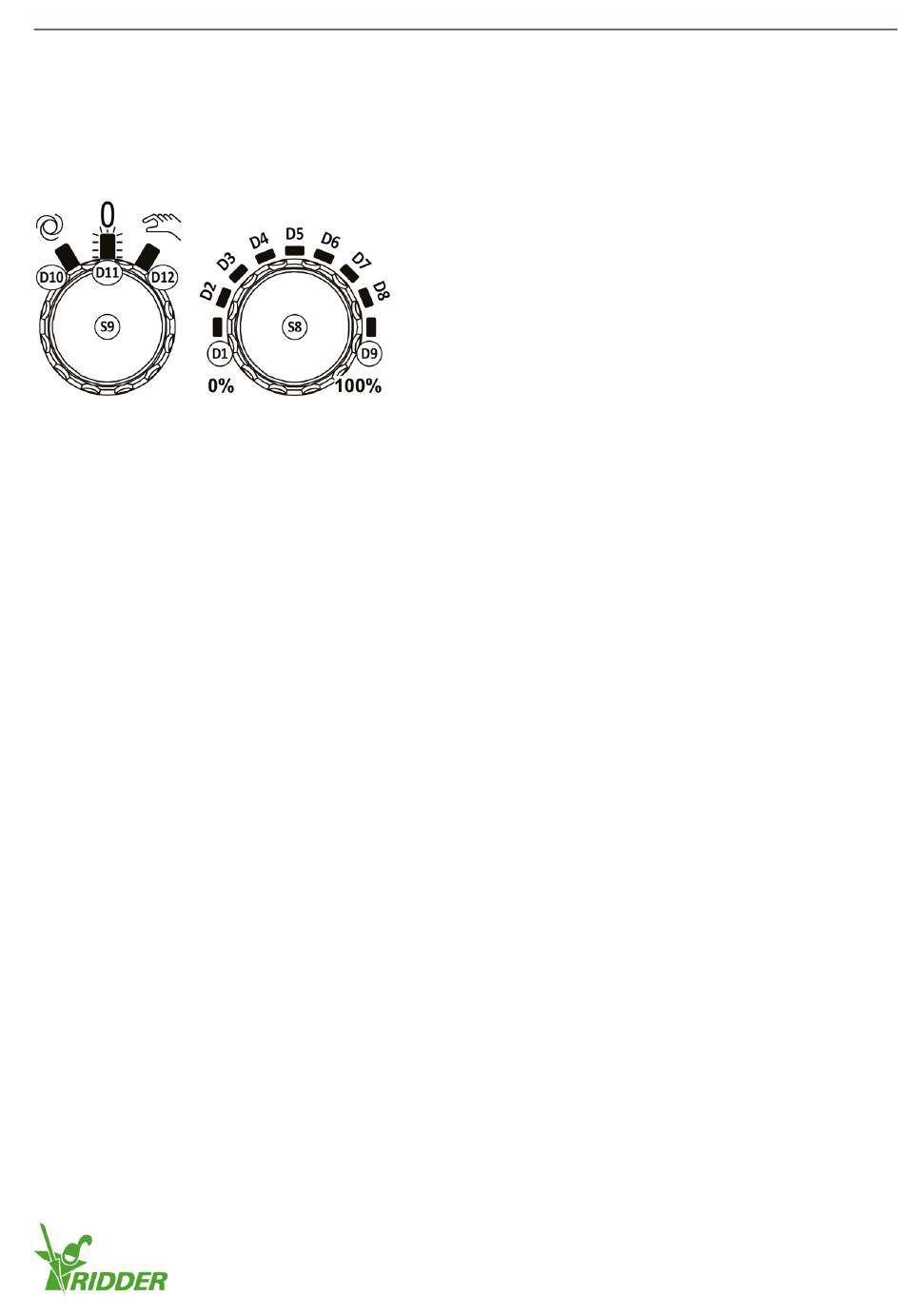

Les douze LEDs d'état D1–D9 (courbe de LEDs avec plusieurs LEDs de position) et D10–D12
(LEDs de mode) sur l'unité panneau donnent une indication de l'état du système. Ces informations
sont importantes pour la commande, la mise en service et le dépannage.
COULEURS ET ABRÉVIATIONS
Bleu (BU) / Vert (GN) / Rouge (RD) / Jaune (YE)
REMARQUE : Une lumière ambiante dans la plage d'un spectre partiel peut conduire à une
perception incorrecte des couleurs des LED. Pour garantir une indication d'état
correcte, la solution consiste à utiliser (temporairement) une source lumineuse
diffusant une lumière à spectre complet.
Reportez-vous aux paragraphes §6.3, §9.1 et §9.2. Ces paragraphes décrivent les indications, les
codes de clignotement et les pannes qui peuvent survenir.
