dans les crochets à cran prévus à
cet effet (cf. schémas : "A" et
"B"). Fixez le module d'exten-
A

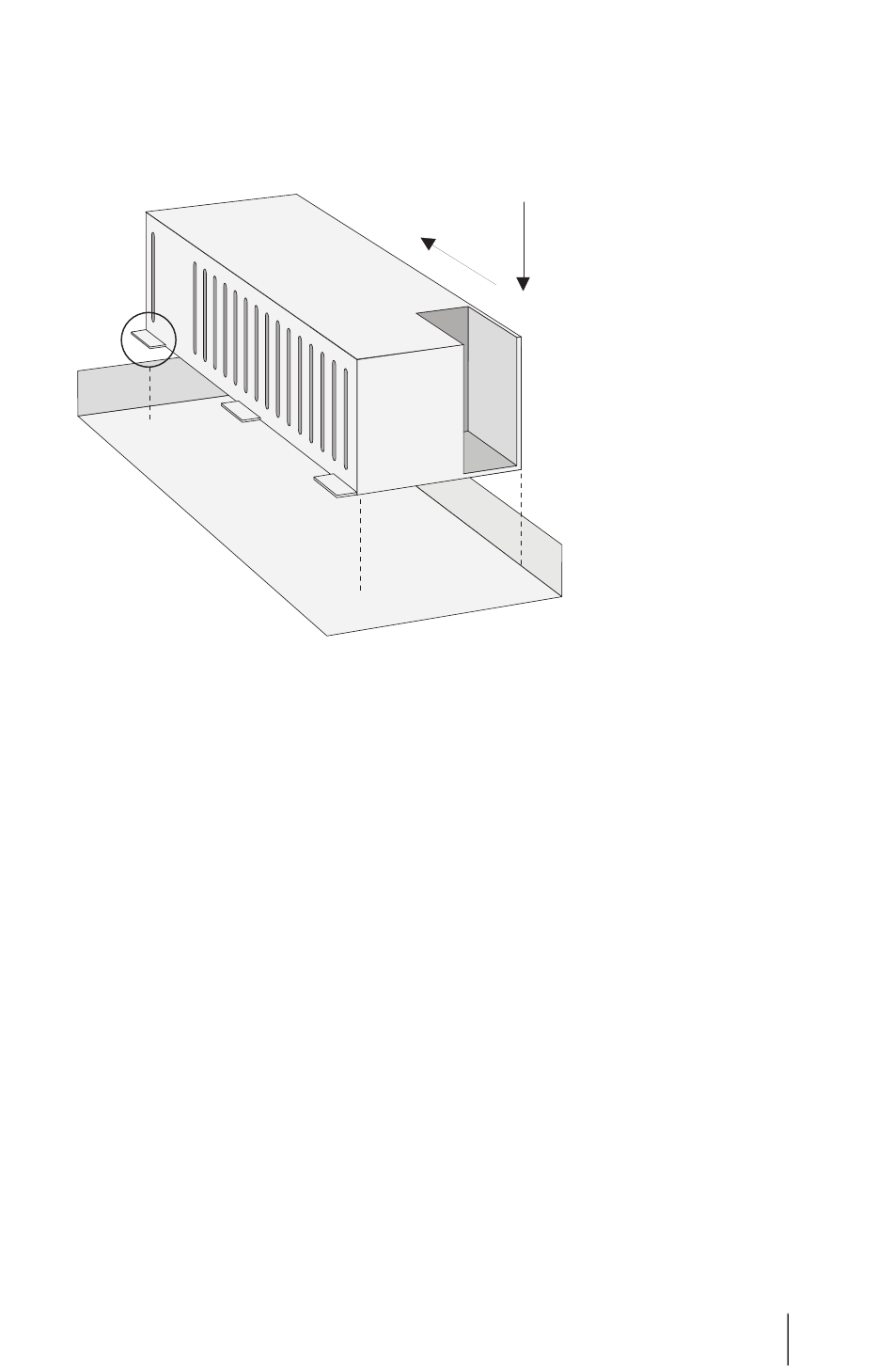

Montage du poste secteur pour le module d'extension
5. Placez le poste secteur à droite
du module d'extension. Enfon-
cez avec précaution le poste sec-
teur dans la cavité de montage
prévue à cet effet (sur le schéma,
opération indiquée par le chiffre
"1"). Faites glisser le poste sec-
teur vers l'avant jusqu'à ce que
les six crans ("A") soient encli-
quetés ("2").
6. Raccordez la sortie du poste sec-
teur fournie comme câble plat à
la fiche adéquate sur le module
d'extension. Insérez la fiche du
câble secteur dans la prise du
poste secteur prévue à cet effet.
Installation
sion à l'aide des vis à fentes en
croix jointes au kit d'extension
(cf. schémas : "1" à "4").
2.
1.
7. Etablissez une connexion Ether-
net entre la prise LAN du module
de base et la prise LAN1 du mo-
dule d'extension (cf. également
dans Position des interfaces à
partir de la page 27). Utilisez à
cet effet le câble Ethernet court
joint au kit d'extension. La prise
LAN0 du module d'extension est
prévue pour le raccordement à
un LAN d'entreprise. Vous pou-
vez donc brancher un câble
Ethernet disponible dans la prise
LAN0 du module d'extension.
Généralement, vous installerez au
moins une carte d'interface sur le
module d'extension. A cet effet,
Installer un kit d'extension
21
