réalisés lorsque l'OpenCom 130
est branché.
2. Ouvrez le couvercle du boîtier
l'OpenCom 130. Lors de cette
opération, vous devez respecter
également les Mesures de sécu-
rité à partir de la page 17.

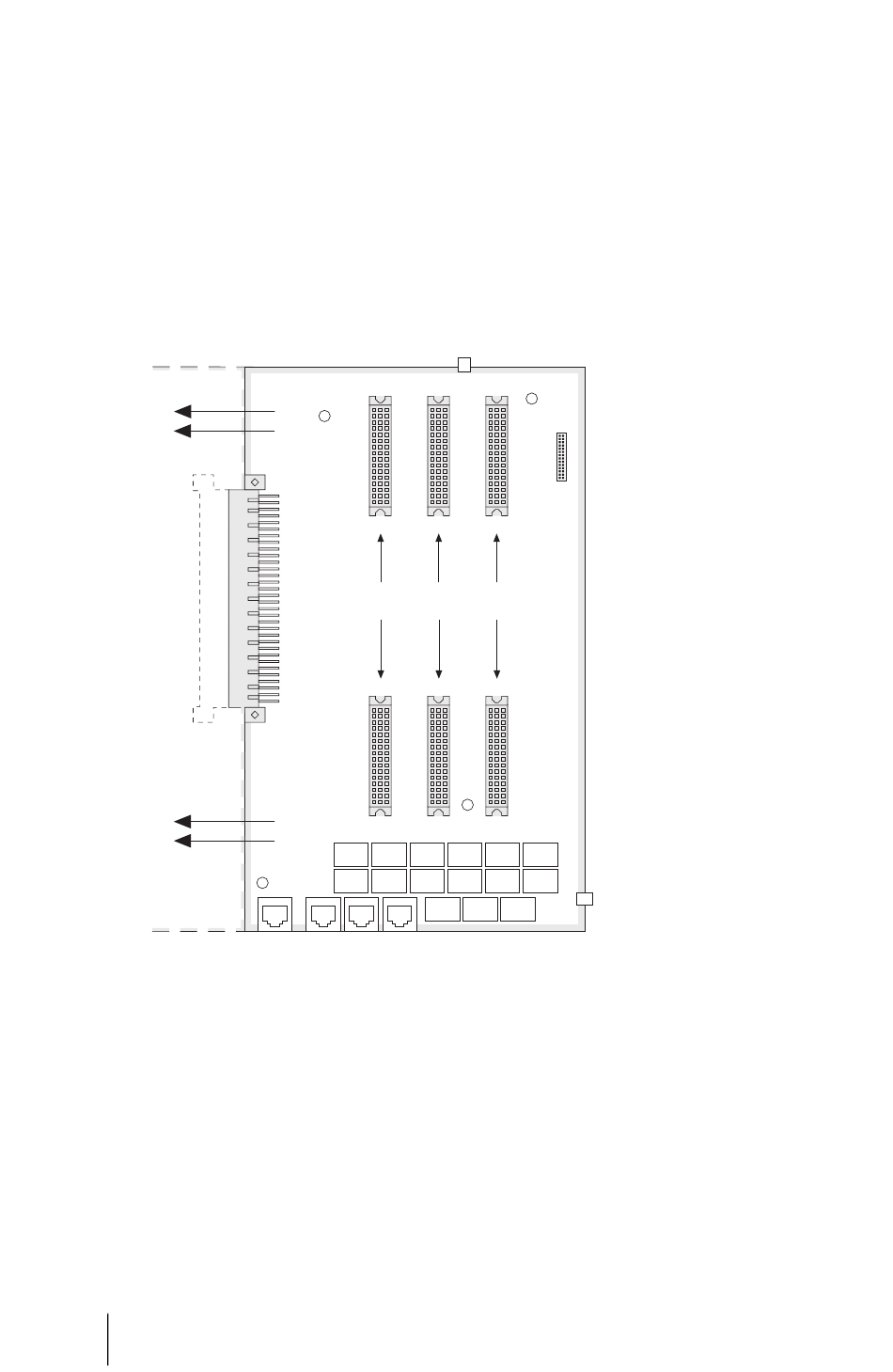

Montage du module d'extension
3. Placez le module d'extension
dans l'emplacement réservé au
montage, dans la moitié droite
du boîtier. Veillez à bien ajuster
le connecteur à 96 broches à la
fiche sur le module de base.
Poussez le module d'extension
en direction du module de base,
20
Installer un kit d'extension
4
Slot 1
Slot 2
1
Le module de base existant est
monté dans la moitié gauche du
boîtier. Il ne doit pas y avoir de
composants montés dans la par-
tie droite du boîtier.
A
3
Slot 3
2
B
de manière à ce que les deux
modules soient bien reliés entre
eux via la connexion à 96 bro-
ches.
4. Enfoncez avec précaution le mo-
dule d'extension, en haut à
droite ainsi qu'en bas à droite,
Installation
