Câblage
Commutateurs DIP sur la face avant du module
DIP Réglage usine
1-128 ON
OFF
Service OFF
5.4.2 Terminaison de bus
Il existe deux possibilités pour la terminaison :
1. Résistance de fin de ligne interne (via commutateurs DIP sur la platine du module)

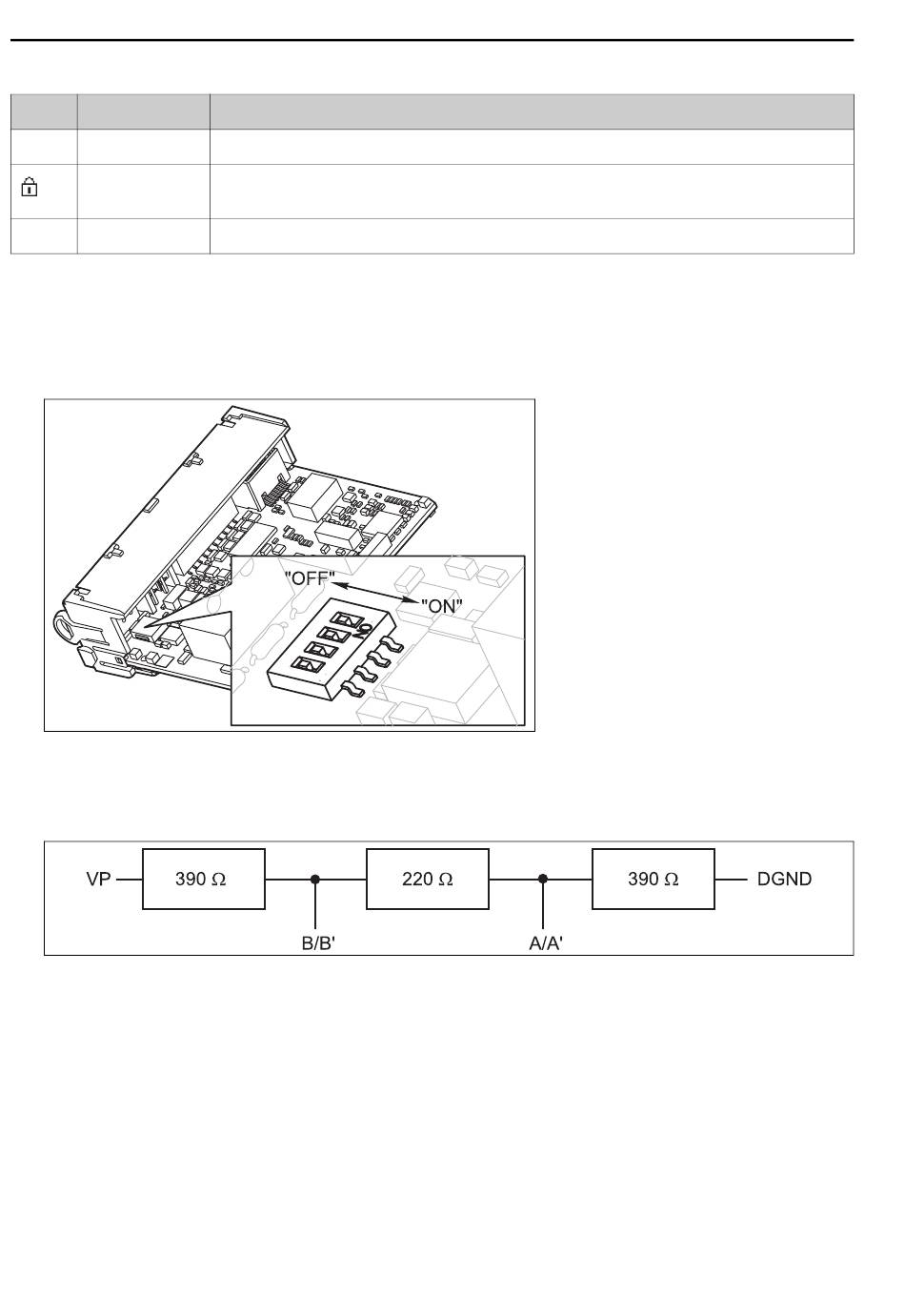

Fig. 59 : Commutateurs DIP pour la résistance de fin de ligne interne
► Mettre les 4 commutateurs DIP en position "ON" à l'aide d'un outil approprié, par ex. une
pincette. La résistance de fin de ligne interne est utilisée.
Fig. 60 : Structure de la résistance de fin de ligne interne
2. Résistance de fin de ligne externe
► Raccorder la résistance à une alimentation de 5 V aux bornes 81 et 82 à l'avant du module 485.
► Laisser dans ce cas les commutateurs DIP sur la platine du module en position "OFF" (réglage
par défaut).
44
Occupation
Adresse bus (--> "Mise en service/Communication")
Protection en écriture : "ON" = la paramétrage n'est pas possible via le bus, uniquement via la
configuration sur site
Uniquement pour le service, pas pour l'utilisateur
Liquistation CSF48
